8.6. Стартер

Рис. 7.18. Стартер 42.3708: 1 – крышка со стороны привода; 2 – поводковое кольцо; 3 – упорное кольцо; 4 – замковое кольцо; 5 – привод; 6 – якорь; 7 – корпус; 8 – щетка; 9 – траверса; 10 – упорная шайба; 11 – регулировочная шайба; 12 – стопорная шайба; 13 – крышка со стороны коллектора; 14 – контактный болт; 15 – контактная пластина; 16 – крышка реле; 17 – возвратная пружина; 18 – шток; 19 – якорь реле; 20 – компенсирующая пружина; 21 – буферная пружина; 22 – шестерня; 23 – винт М5х14; 24 – гайка стяжной шпильки; 25 – винт М6х16; 26 – гайка М8; 27 – ввод катушек реле; 28 – винт М6х30; 29 – рычаг; 30 – гайка М8; 31 – ось рычага

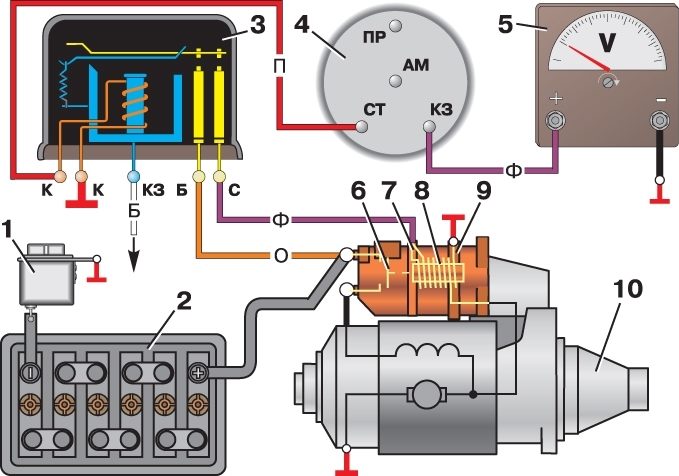

Рис. 7.19. Схема включения стаpтеpа: 1 – выключатель «массы»; 2 – аккумулятоpная батаpея; 3 – дополнительное pеле стаpтеpа; 4 – выключатель (замок) зажигания; 5 – вольтметр; 6 – контактный диск; 7 – втягивающая обмотка; 8 – удеpживающая обмотка; 9 – тяговое pеле стаpтеpа; 10 – стаpтеp

Стартер 42.3708 (рис. 7.18) или 4211.3708–01 с электромагнитным тяговым реле и рычажным приводом с роликовой муфтой свободного хода установлен с левой стороны двигателя (по ходу автомобиля). Схема включения стартера показана на рис. 7.19.

Частота вращения ротора, мин^-1, не менее.....5000

Периодически выполняйте работы по обслуживанию стартера:

1. Проверьте состояние зажимов, не допуская их загрязнения и ослабления крепления.

2. Снимите защитный кожух и осмотрите коллектор, при необходимости устраняйте неисправности.

3. Откройте крышку 13 (см. рис. 7.18) со стороны коллектора, осмотрите и при необходимости зачистите контактные поверхности, после чего продувайте сжатым воздухом.

4. При необходимости подтяните стяжные болты корпуса стартера.

5. Проверьте крепление стартера к картеру сцепления.

6. При эксплуатации автомобиля в тяжелых условиях снимите стартер для очистки привода и муфты свободного хода от грязи.

Через каждые 32 000 км пробега автомобиля выполните следующие работы по обслуживанию стартера:

1. Снимите стартер с двигателя.

2. Проверьте состояние коллектора и щеток. Убедитесь, что щетки не заедают в щеткодержателях. При высоте щеток менее 6 мм замените их.

3. Разберите стартер. Изношенные детали замените.

4. При сборке смажьте подшипники и цапфы вала моторным маслом. Шлицевую часть вала, втулки отводки привода, пальцы и ось рычага слегка смажьте смазкой Литол–24.
