2.8.5. Замена клапана вакуумного распределения VRV в сборе (1CD-FTV)

Отсоедините отрицательную клемму аккумуляторной батареи.

Снимите верхний кожух № 1 двигателя.

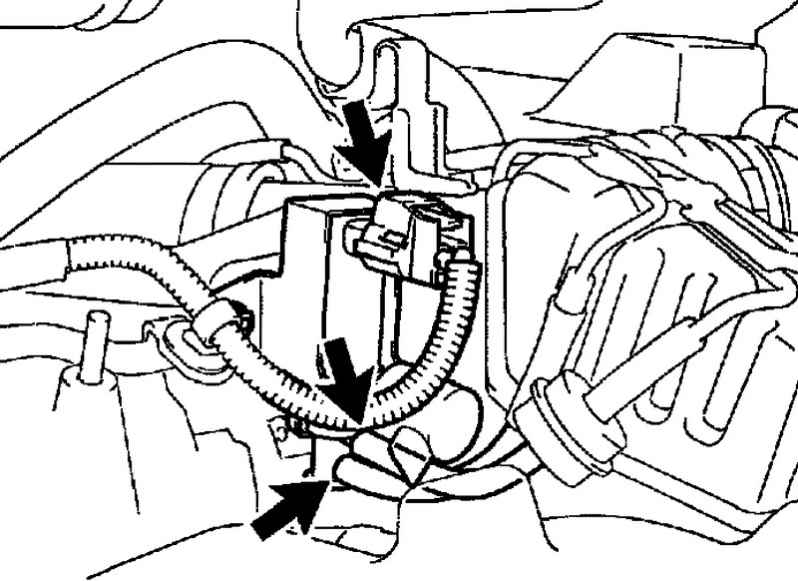

Рис. 2.442. Разъем клапана VSV

Отсоединить разъем и 2 шланга (рис. 2.442).

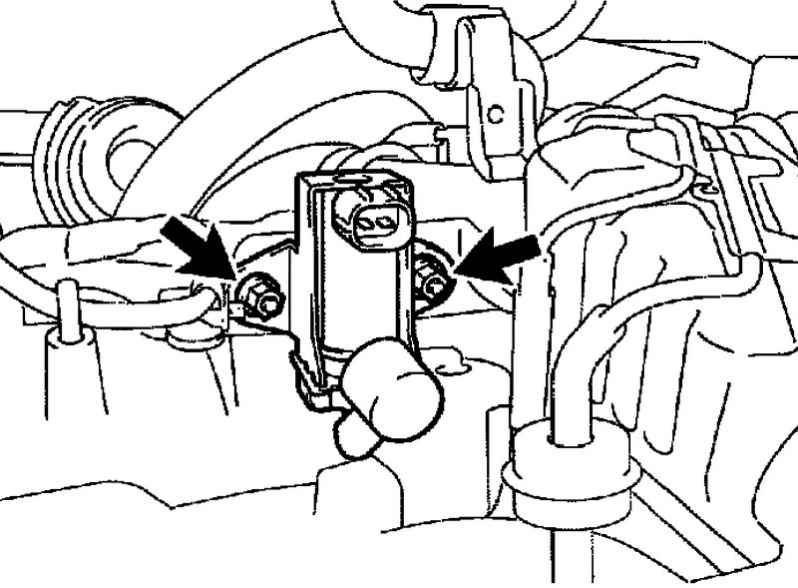

Рис. 2.443. Крепление клапана VSV

Отвернуте 2 гайки, затем снимите VSV (рис. 2.443).

Установите VSV и закрепите 2 гайками.

Момент затяжки: 7,5 Н·м.

Присоедините разъем и 2 шланга.

Установите верхний кожух двигателя №1.

Подсоедините отрицательную клемму к выводу аккумуляторной батареи.

Момент затяжки: 5.4 Н·м.
