2.8.3. Проверка клапана вакуумного распределения (VRV) в сборе

Проверьте сопротивление.

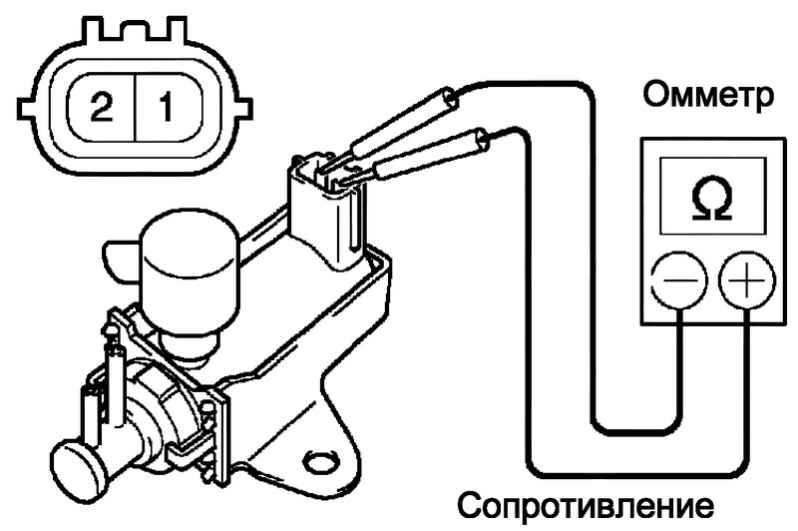

Рис. 2.436. Проверка сопротивления

Омметром измерить сопротивление между клеммами (рис. 2.436).

Если сопротивление не соответствует номинальному, клапан вакуумного распределения VRV замените.

Убедитесь в отсутствии короткого замыкания клапана вакуумного распределения VRV на массу.

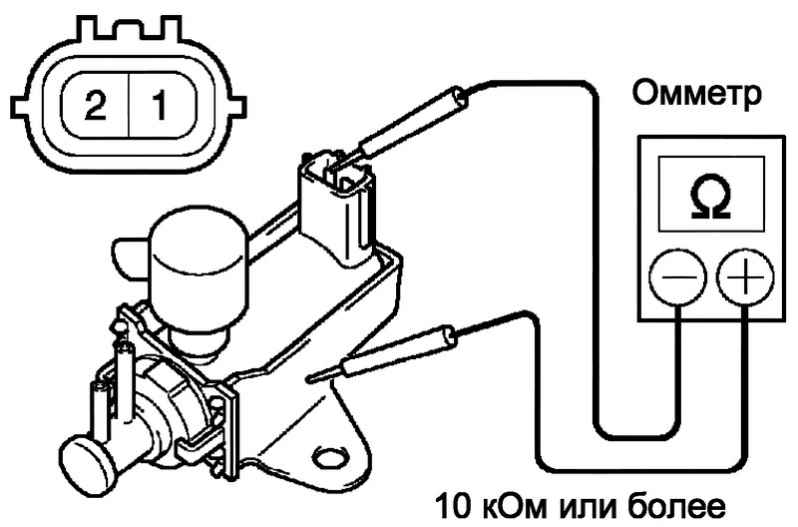

Рис. 2.437. Проверка отсутствия электропроводности

Измерьте с помощью омметра и убедитесь, что между всеми клеммами и кузовом электропроводность отсутствует (рис. 2.437).

В случае наличия электропроводности клапан вакуумного распределения VRV замените.

Проверьте герметичность клапана.

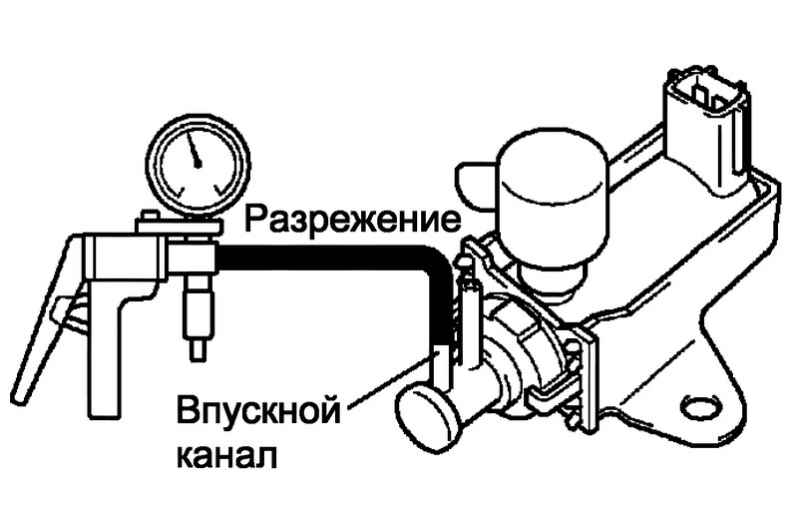

Рис. 2.438. Проверка герметичности клапана

Создайте разрежение в вакуумном впускном канале. Убедитесь, что стрелка манометра показывает разрежение 66,7 кПа или более (рис. 2.438).

Если разрежение не соответствует номинальной величине и клапан вакуумного распределения VRV не герметичен, его следует замените.

Проверьте работоспособность.

Последовательно соедините 4 элемента питания напряжением по 1,5 В.

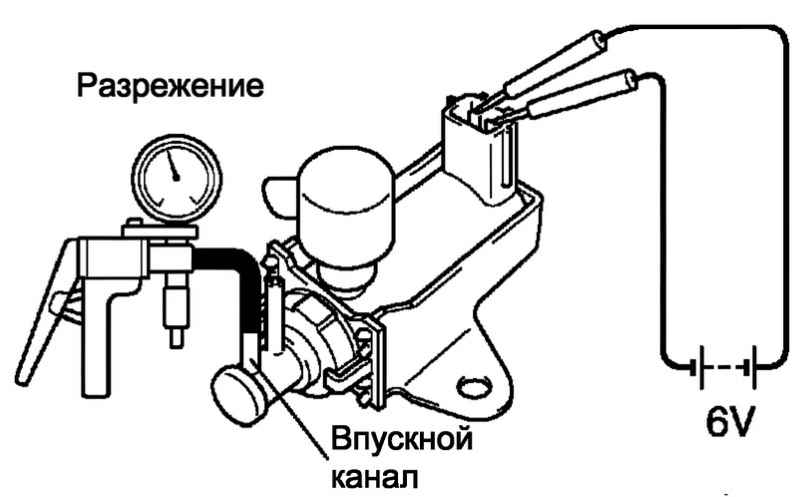

Рис. 2.439. Проверка работоспособности

Убедитесь, что при создании разрежения во впускном вакуумном канале стрелка прибора не движется (рис. 2.439).

Если работа клапана не соответствует нормальной, клапан вакуумного распределения VRV замените.
