2.7.9. Проверка вентилятора системы охлаждения (1CD-FTV)

Включите зажигание (START (IG)).

Убедитесь, что вентилятор охлаждения не вращается.

Выключите зажигание (START (IG)).

Отсоедините разъем датчика температуры.

Замкните контакты на разъеме датчика температуры.

Включите зажигание (START (IG)).

Убедитесь, что вентилятор охлаждения вращается.

В противном случае проверьте предохранители, реле вентилятора системы охлаждения и вентилятор системы охлаждения, затем проверьте, нет ли обрыва в цепи между реле вентилятора и датчиком температуры.

Выключите зажигание (START (IG)).

Присоедините разъем контактного датчика температуры.

системы охлаждения при высокой температуре (выше 90 °C).

Запустите двигатель, прогрейте охлаждающую жидкость до температуры выше 90 °C.

ПРИМЕЧАНИЕ Температура охлаждающей жидкости измеряется штатным датчиком, установленным на нижнем бачке радиатора.

Убедитесь, что вентилятор охлаждения вращается.

В противном случае датчик температуры следует заменить.

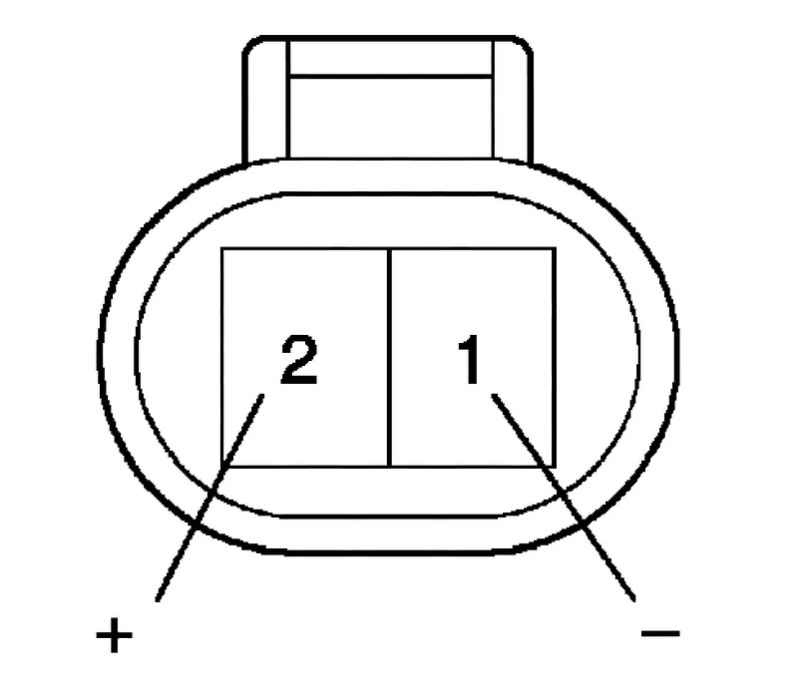

Рис. 2.408. Разъем вентилятора системы охлаждения

Отсоедините разъем вентилятора системы охлаждения (рис. 2.408).

Присоедините к разъему вентилятора аккумуляторную батарею и амперметр.

Убедитесь, что вентилятор вращается без рывков, затем по амперметру определите силу тока.

Номинальная сила тока: 13,2 А при температуре 20 °C.

Присоедините разъем вентилятора системы охлаждения.
