2.7.3. Проверка термостата (1ZZ-FE / 3ZZ-FE)

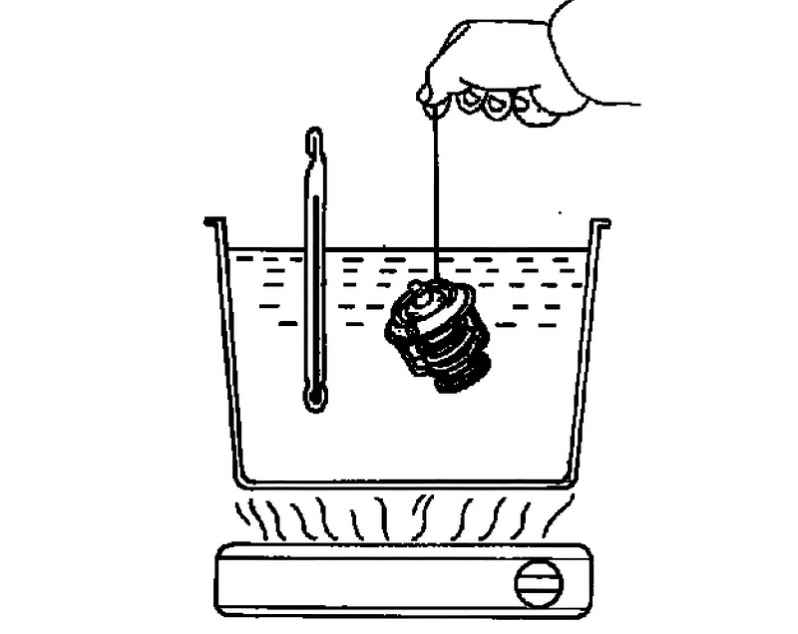

Рис. 2.393. Погружение термостата в воду

Погрузите термостат в воду и постепенно нагрейте ее (рис. 2.393).

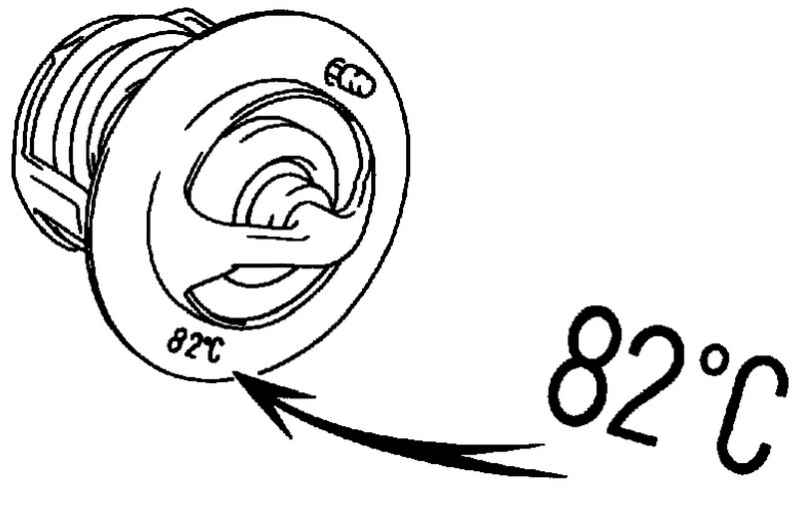

Рис. 2.392. Маркировка указывающая на температуру открытия клапана

ПРИМЕЧАНИЕ Температура открытия клапана указана на термостате (рис. 2.392).

Проверьте температуру открытия клапана термостата.

Температура открытия клапана: 80–84 °C.

Если температура открытия клапана не соответствует номинальной, термостат следует заменить.

Ход клапана: 10 мм или более при температуре 95 °C.

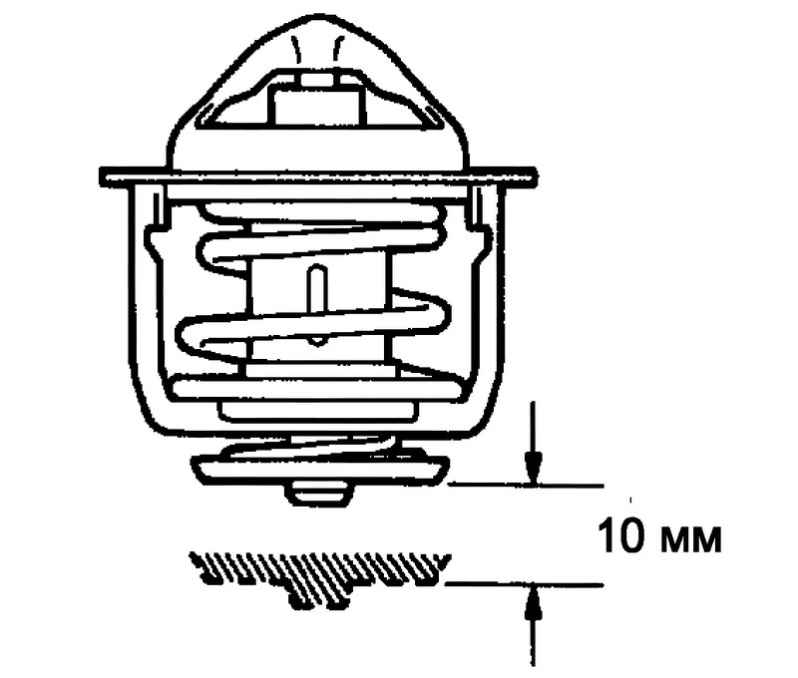

Рис. 2.394. Проверка хода клапана

Если ход клапана не соответствует номинальному, термостат следует заменить (рис. 2.394).

Убедитесь, что при низкой температуре термостата (ниже 77°C) клапан полностью закрыт.

В противном случае следует заменить термостат.

ПРИМЕЧАНИЕ Если на пробке радиатора имеется грязь и инородные частицы, промойте ее водой. Перед подсоединением приспособления для опрессовки системы охлаждения и проверки пробки радиатора смочите выпускной и впускной клапаны охлаждающей жидкостью или водой. При выполнении перывых двух операций приспособление для опрессовки системы следует держать под углом к горизонтали 30° или более.

С помощью приспособления для опрессовки системы охлаждения и проверки пробки радиатора медленно откачивайте воздух из системы и убедитесь, что через впускной клапан поступает воздух.

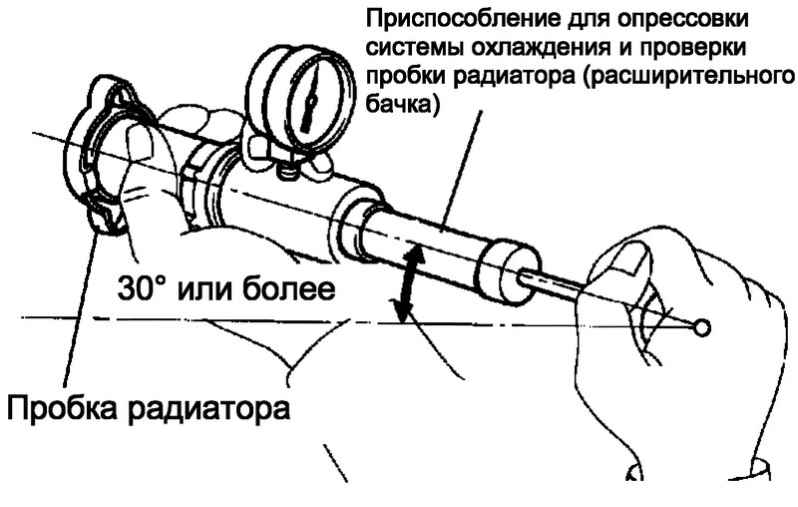

Рис. 2.395. Подсоединение приспособления для опрессовки и проверки пробки радиатора

Частота работы насосом: 1 ход в 3 с или чаще (рис. 2.395).

ПРИМЕЧАНИЕ Работайте насосом с постоянной скоростью. Если через впускной клапан не поступает воздух, следует заменить пробку радиатора.

Нагнетая насосом приспособления для опрессовки воздух в систему охлаждения, измерьте давление открытия выпускного клапана.

Частота работы насосом: 1 ход в секунду.

ПРИМЕЧАНИЕ Указанное выше значение частоты работы насоса относится только к первому сжатию (чтобы закрылся впускной клапан). После первого сжатия частоту работы насосом можно уменьшить.

Номинальное давление открытия выпускного клапана: 74–103 кПа.

Минимально допустимое давление открытия выпускного клапана: 59 кПа.

Если давление открытия выпускного клапана меньше минимально допустимой величины, пробку радиатора следует заменить.

ПРИМЕЧАНИЕ Максимальное значение, отображающееся на манометре приспособления для опрессовки, является давлением открытия выпускного клапана.
