2.7.12. Замена радиатора в сборе (1ZZ-FE / 3ZZ-FE)

Отсоедините отрицательную клемму от вывода аккумуляторной батареи.

Снимите нижний защитный щиток двигателя №1.

Снимите верхний кожух радиатора.

Слейте охлаждающую жидкость.

Отсоедините впускной шланг радиатора.

Отсоедините выпускной шланг радиатора.

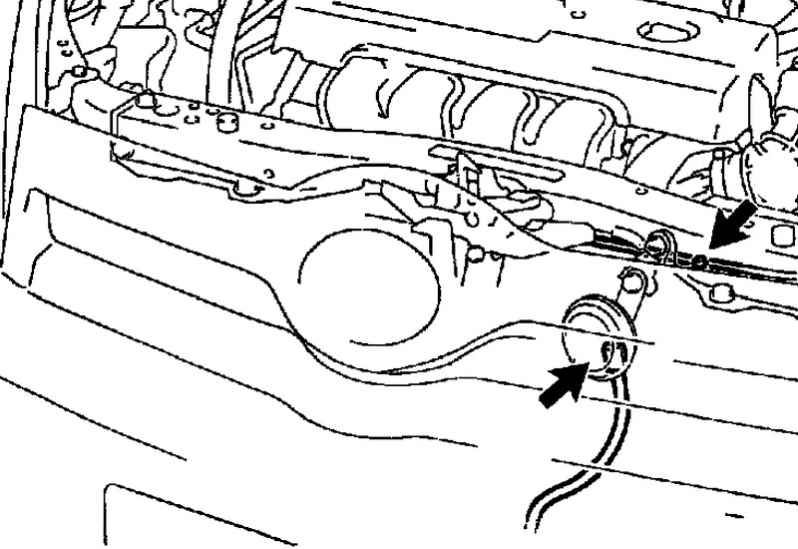

Рис. 2.414. Разъем звукового сигнала и хомут троса привода замка капота

Отсоедините разъем звукового сигнала и снимите хомут троса привода замка капота (рис. 2.414).

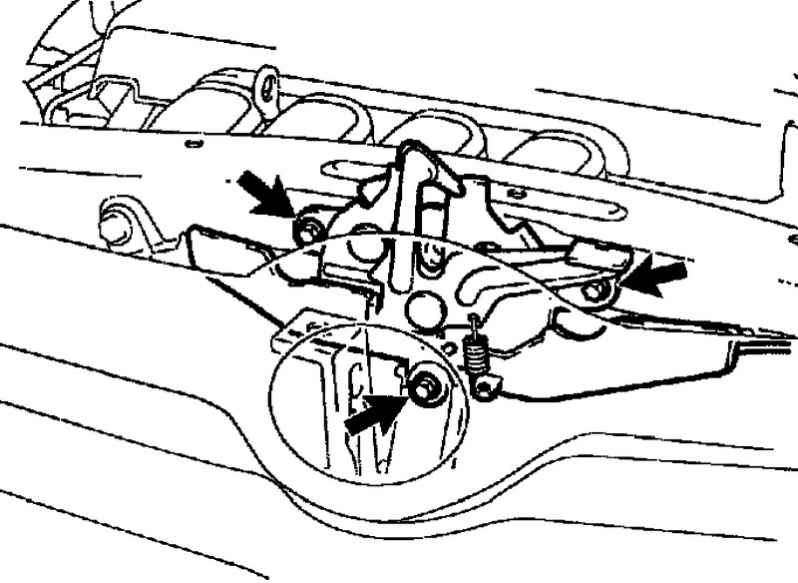

Рис. 2.415. Крепление замка капота

Выверните 3 болта, затем снимите замок капота (рис. 2.415).

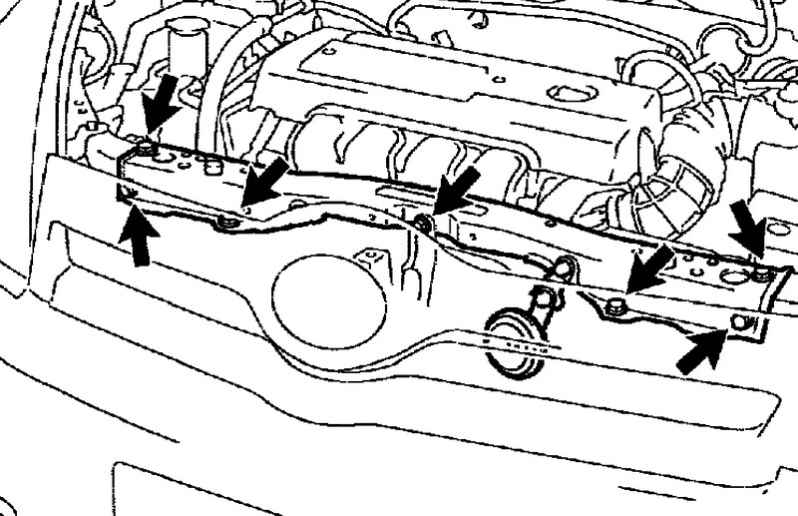

Рис. 2.416. Крепление верхнего кронштейна радиатора

Выверните 7 болтов и снимите верхний кронштейн радиатора (рис. 2.416).

Отсоедините разъем вентилятора.

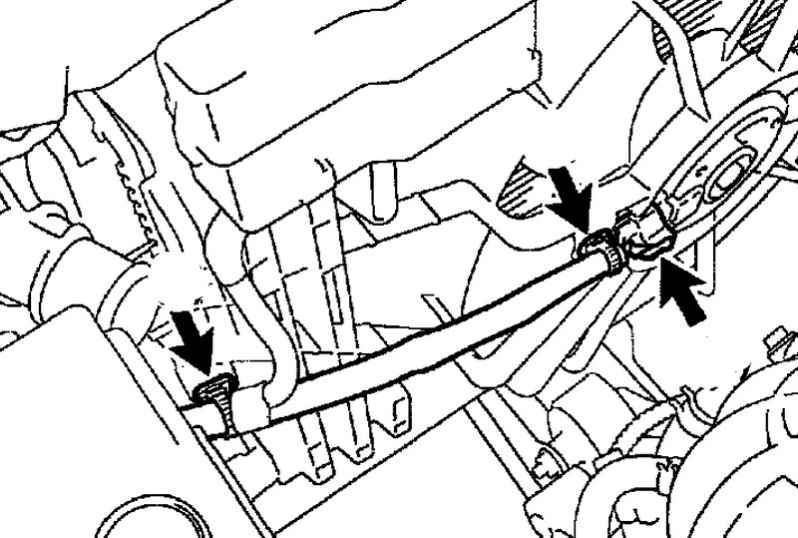

Рис. 2.417. Хомуты главного жгута проводов моторного отсека

Отсоединить 2 хомута главного жгута проводов моторного отсека (рис. 2.417).

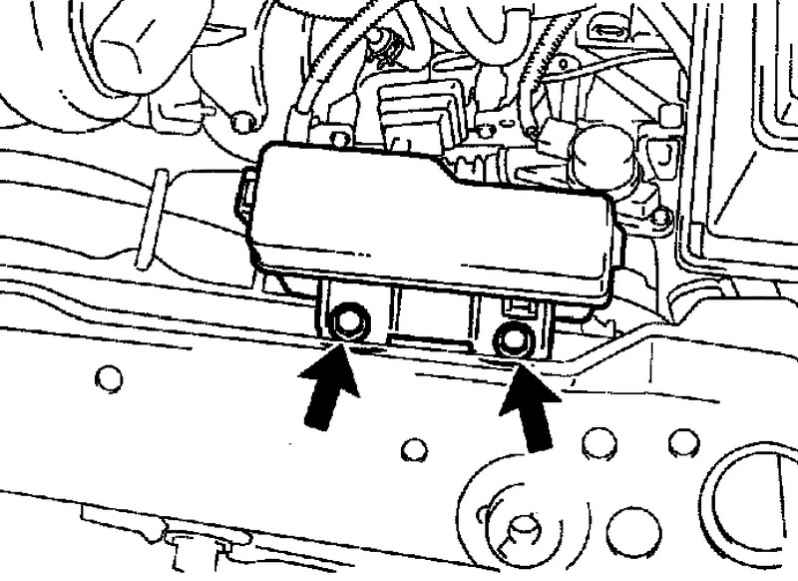

Рис. 2.418. Крепление блока реле №2 моторного отсека

Выверните 2 болта, затем снимите блок реле № 2 моторного отсека (рис. 2.418).

Снять с автомобиля радиатор с кожухом вентилятора в сборе.

Снимите нижний кронштейн радиатора.

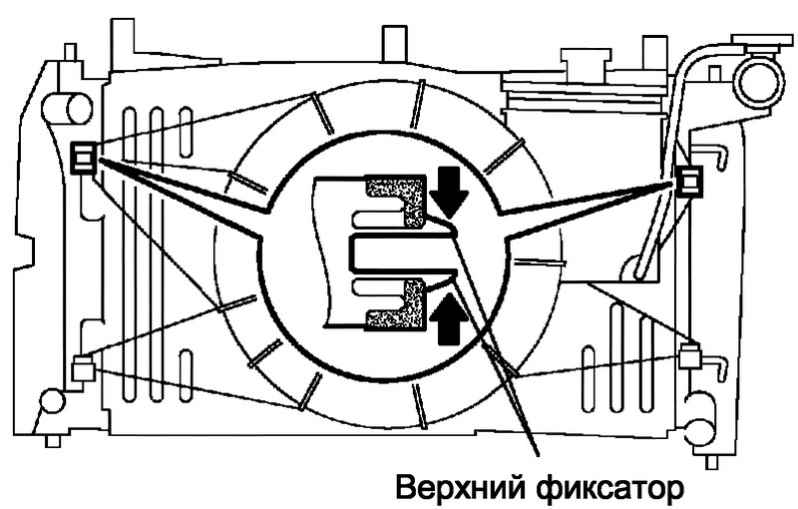

Рис. 2.419. Фиксаторы кожуха

Чтобы снять кожух вентилятора с радиатора, сожмите и надавите на каждый из верхних фиксаторов кожуха (рис. 2.419).

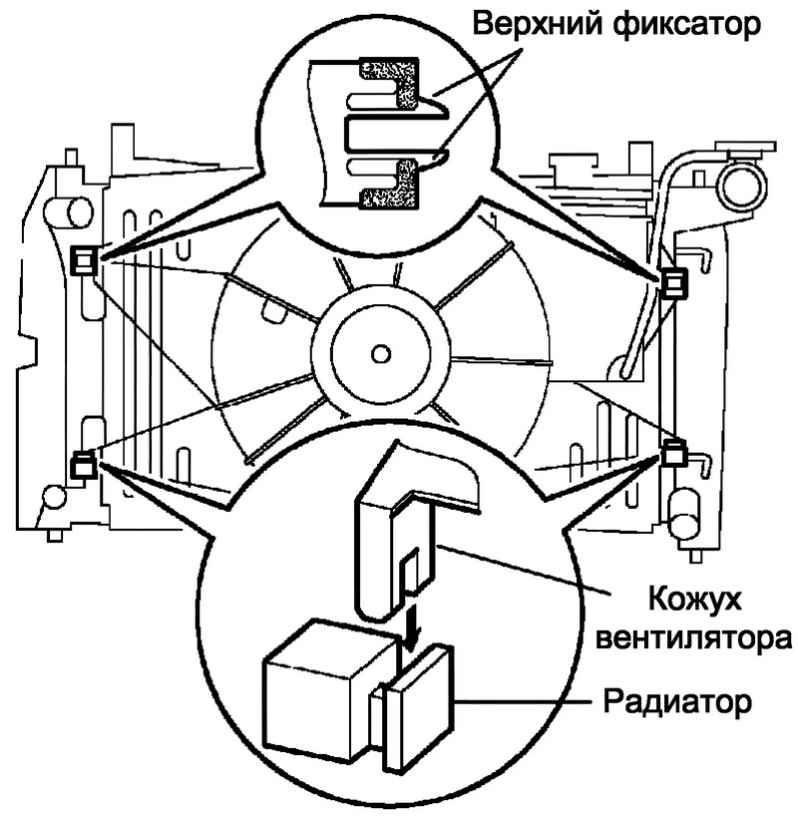

Рис. 2.420. Схема установки кожуха

Совместите 2 канавки кожуха вентилятора с 2 выступами, имеющимися в нижней части радиатора, и вставьте выступы в канавки (рис. 2.420).

Закрепите кожух вентилятора на радиаторе 2 верхними фиксаторами. чтобы фиксаторы присоединились надежно, нажмите до щелчка.

Установите нижний кронштейн радиатора.

Установите на автомобиль радиатор с кожухом вентилятора в сборе.

Установите блок реле № 2 моторного отсека и закрепите 2 болтами.

Момент затяжки: 5,3 Н·м.

Установите 2 хомута главного жгута проводов моторного отсека.

Присоедините разъем вентилятора.

Установите верхний кронштейн радиатора и закрепите 7 болтами.

Момент затяжки: 9,8 Н·м для болта А.

Присоедините трос привода замка капота к замку капота.

Закрепите замок капота 3 болтами.

Момент затяжки: 8,0 Н·м.

Установите хомут троса привода замка капота.

Присоедините разъем звукового сигнала.

ПРИМЕЧАНИЕ Установку остальных компонентов осуществляйте в порядке, обратном снятию.
