7.4.5.3. Проверка коллектора

Осмотрите рабочие поверхности ламелей коллектора, при их загрязнении и пригорании зачистите рабочие поверхности наждачной бумагой №400 или проточите коллектор на токарном станке.

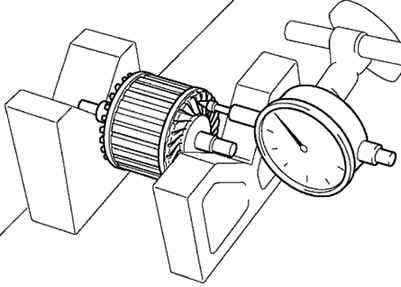

Рис. 7.49. Измерение биения коллектора

Установите якорь на призмы и измерьте биение коллектора (рис. 7.49).

Стандартное биение коллектора: 0,02 мм.

Максимально допустимое биение коллектора: 0,05 мм.

Рис. 7.50. Измерение величины выступания края коллектора

Штангенциркулем измерьте величину выступания края коллектора (рис. 7.50).

Стандартная величина выступания: 3,3 мм.

Максимально допустимая величина выступания: 4,0 мм.

Если длина превышает максимально допустимое значение, замените якорь стартера.

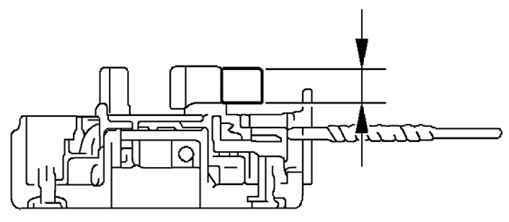

Рис. 7.51. Измерение величины выступания щеткодержателя

Штангенциркулем измерьте величину выступания щеткодержателя (рис. 7.51).

Стандартная величина выступания: 9,0 мм.

Минимально допустимая величина выступания: 4,0 мм.

Если длина меньше минимально допустимого значения, замените щеткодержатель.
