7.4.5.1. Разборка

Снимите с корпуса тягового реле корпус стартера в сборе с обмоткой стартера и якорь.

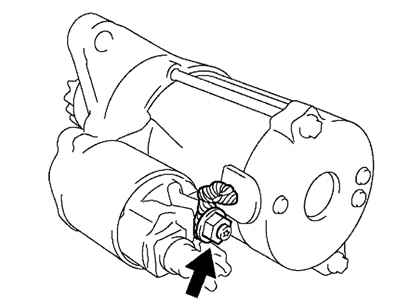

Рис. 7.41. Снятие клеммы провода тягового реле

Отверните гайку и отсоедините клемму провода от вывода тягового реле (рис. 7.41).

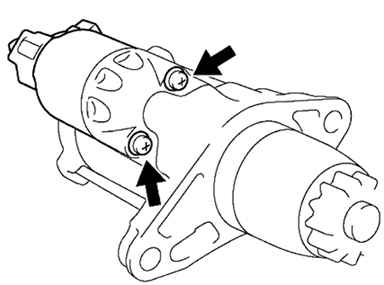

Рис. 7.42. Болты крепления крышки стартера со стороны привода

Отверните два болта крепления крышки стартера (рис. 7.42).

Снимите крышку стартера со стороны привода.

Вытяните корпус стартера в сборе с обмоткой статора и якорь из корпуса тягового реле.

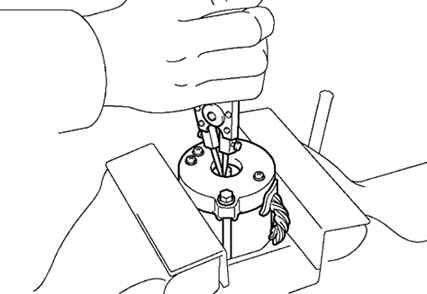

Рис. 7.43. Извлечение пружинного кольца

Используя тонкогубцы, извлеките пружинное кольцо (рис. 7.43).

Рис. 7.44. Болты крепления крышки стартера со стороны коммутатора

Отверните два стяжных болта крепления крышки стартера со стороны коммутатора (рис. 7.44).

Снимите крышку со стороны коммутатора.

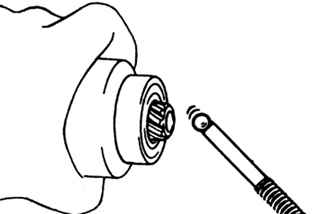

Рис. 7.45. Извлечение стального шарика из отверстия в валике обгонной муфты

При помощи магнитного стержня извлеките стальной шарик из отверстия в валике обгонной муфты (рис. 7.45).

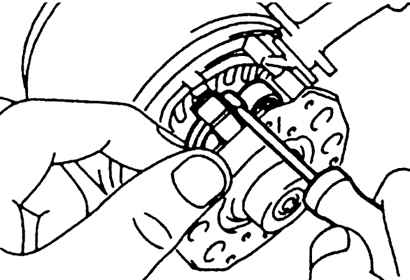

Рис. 7.46. Снятие щеткодержателя

При помощи отвертки отожмите пружину щетки и отсоедините щетку от щеткодержателя. Отсоедините четыре щетки и снимите щеткодержатель (рис. 7.46).

Убедитесь, что положительный (+) провод не замкнут на массу.

Извлеките якорь из корпуса стартера.
