7.4.5.2. Проверка якоря

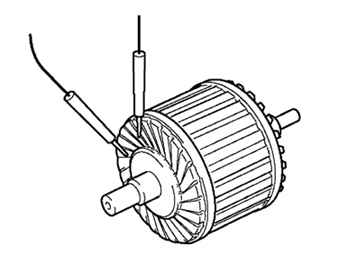

Рис. 7.47. Измерение сопротивления между ламелями коллектора

При помощи омметра измерьте сопротивление между ламелями коллектора. Сопротивление должно стремиться к 0, т.е. цепь должна быть замкнута (рис. 7.47).

Если сопротивление между какими-либо ламелями стремится к бесконечности, т.е. цепь разомкнута, то замените якорь.

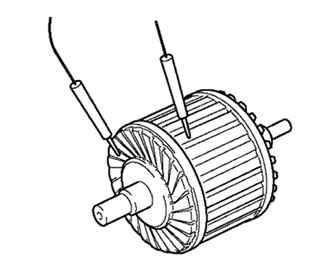

Рис. 7.48. Проверка замыкания обмотки якоря на «массу»

Проверьте, нет ли замыкания обмотки якоря на «массу». При помощи омметра измерьте сопротивление между ламелями коммутатора и сердечником якоря (рис. 7.48).

Если сопротивление стремится к 0, т.е. цепь замкнута, то замените якорь.
