3.4.9.1. Снятие демпфера левого привода переднего колеса (механическая коробка передач)

Используя отвертку, снимите хомут демпфера.

Снимите демпфер привода переднего колеса.

Используя отвертку, снимите хомут демпфера.

Снимите демпфер привода переднего колеса (кроме двигателя 1mz-fe).

Используя отвертку, снимите хомуты чехла наружного шарнира.

Снимите защитный чехол наружного шарнира.

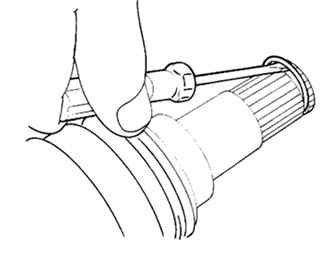

Рис. 3.176. Снятие стопорного кольца привода переднего колеса

Снимите стопорное кольцо привода переднего колеса. Используя отвертку, снимите стопорное кольцо (рис. 3.176).

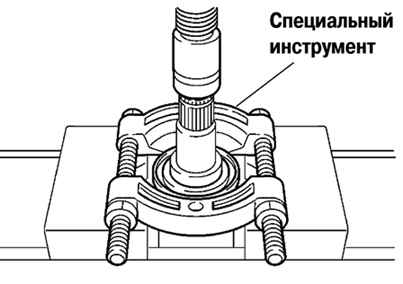

Рис. 3.177. Снятие левого пылезащитного кольца привода переднего колеса

Используя специальное приспособление 09950-00020 и пресс, снимите левое пылезащитное кольцо привода переднего колеса (рис. 3.177).

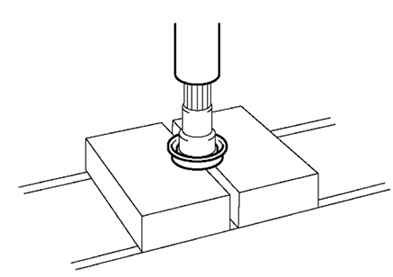

Рис. 3.178. Снятие правого пылезащитного кольца привода переднего колеса

Используя пресс, снимите правое пылезащитное кольцо привода переднего колеса (рис. 3.178).

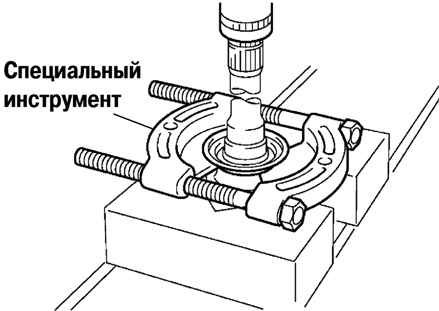

Рис. 3.179. Снятие пылезащитного кольца привода переднего колеса

Используя специальное приспособление 09950-00020 и пресс, снимите пылезащитное кольцо привода переднего колеса (рис. 3.179).

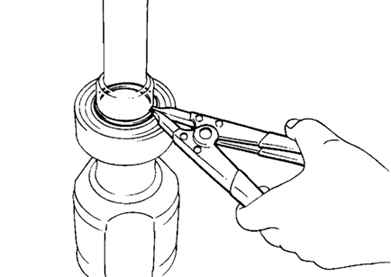

Рис. 3.180. Снятие правого стопорного кольца

Используя клещи для снятия и установки стопорных колец, снимите правое стопорное кольцо (рис. 3.180).

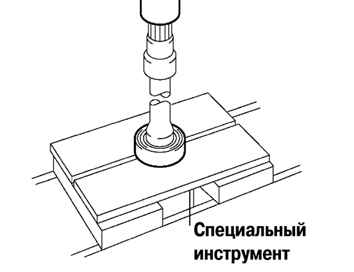

Рис. 3.181. Снятие подшипника привода переднего колеса

Используя специальное приспособление 09527-10011 и пресс, снимите подшипник привода переднего колеса (рис. 3.181).
