3.4.3. Компоненты приводного механизма
|
|

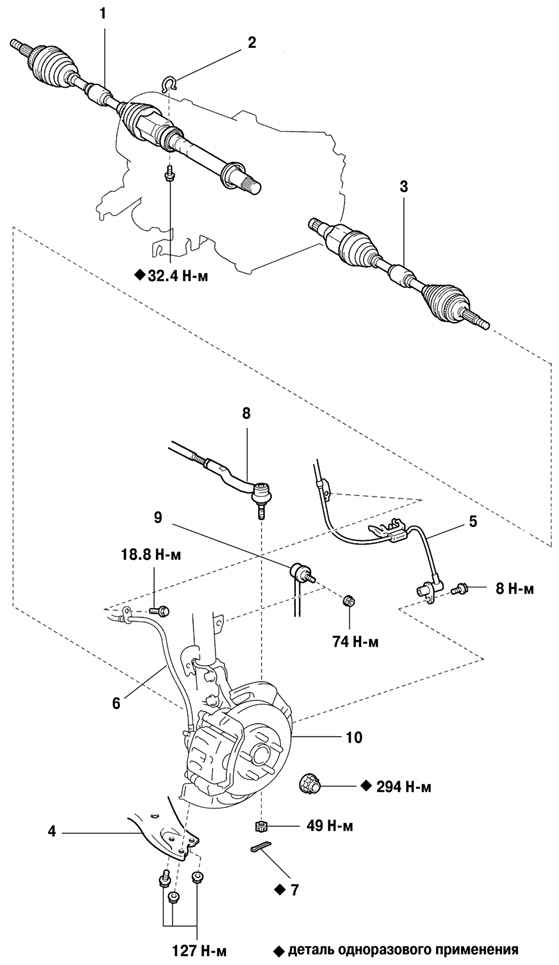

Рис. 3.135. Компоненты привода переднего колеса (часть 1): 1 – правый привод переднего колеса в сборе; 2 – стопорное кольцо подшипника приводного вала; 3 – левый привод переднего колеса в сборе; 4 – нижний рычаг передней подвески № 1 левый в сборе; 5 – да
|
|
|

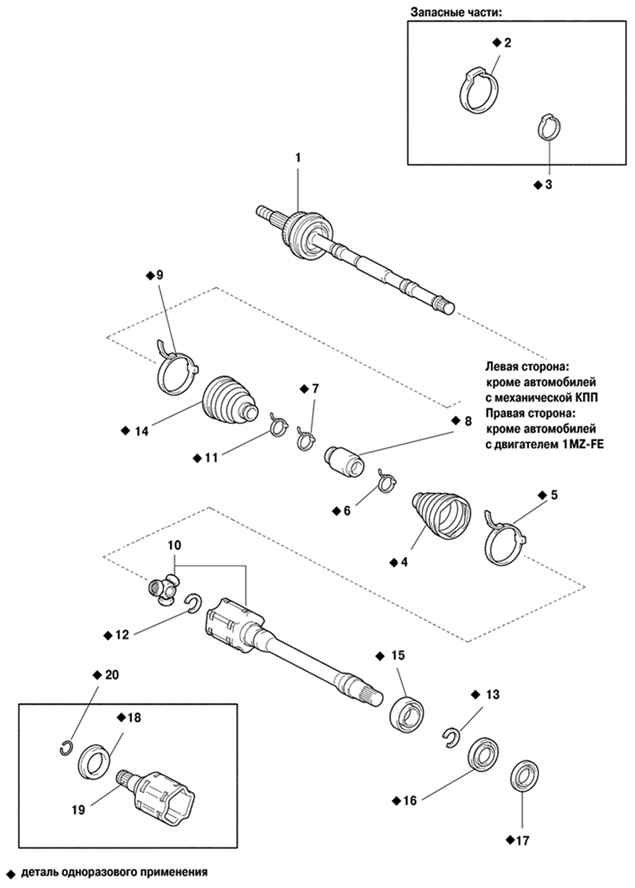

Рис. 3.136. Компоненты привода переднего колеса (часть 2): 1 – наружный шарнир привода переднего колеса правый в сборе; 2 – хомут чехла правого наружного шарнира; 3 – хомут чехла правого наружного шарнира № 2; 4 – чехол правого наружного шарнира; 5 – хому
|
|
|

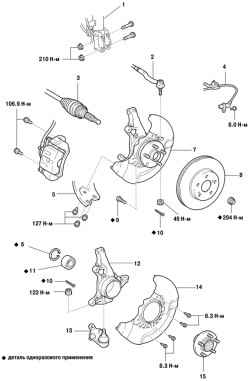

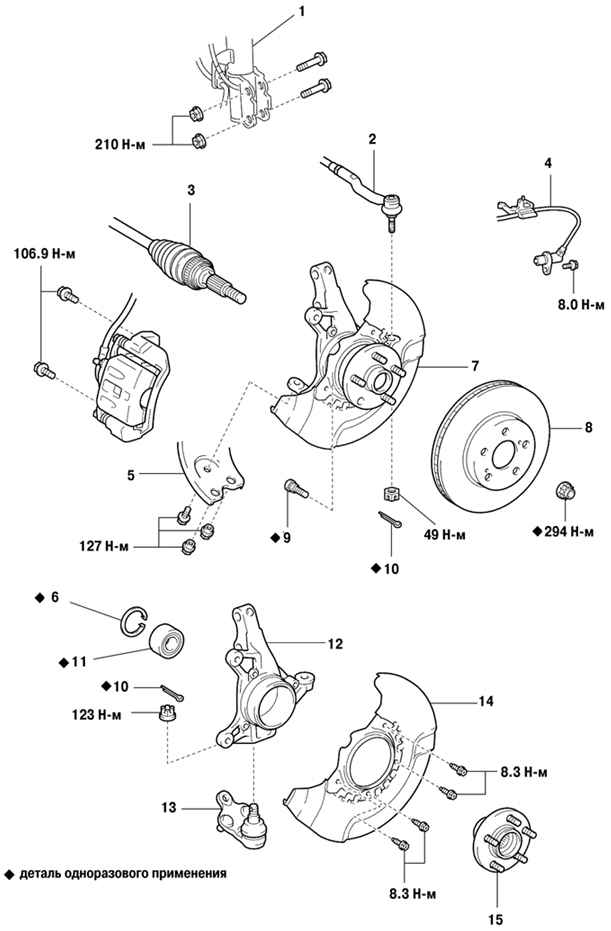

Рис. 3.137. Компоненты привода переднего колеса (часть 3): 1 – амортизаторная стойка передней подвески левая; 2 – тяга рулевая левая в сборе; 3 – привод переднего колеса в сборе левый; 4 – датчик скорости передний левый; 5 – нижний рычаг передней подвески
|
|
|

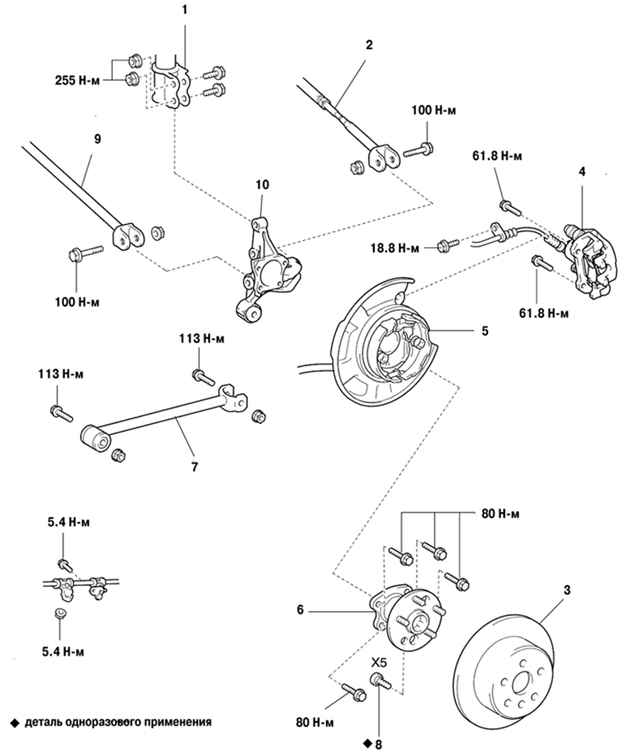

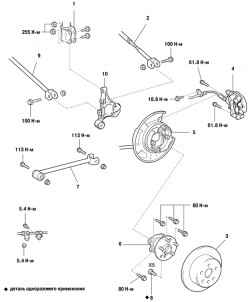

Рис. 3.138. Компоненты привода заднего колеса (часть 4): 1 – амортизаторная стойка задней подвески левая; 2 – рычаг задней подвески № 2 левый в сборе; 3 – дисковый тормозной механизм заднего колеса; 4 – тормозной механизм стояночной тормозной системы в сб
|
Компоненты привода переднего колеса показаны на рис. 3.135, 3.136, 3.137, а заднего – на рис. 3.138.
|
|
