3.4.7.2. Установка

Установите кулак ступицы задней подвески, закрепив его 2 болтами и гайками.

Момент затяжки: 255 Н·м.

Закрепите рычаг задней подвески № 1 на кулаке ступицы задней подвески болтом и гайкой, временно затянув болт.

ПРИМЕЧАНИЕ Вставьте болт с передней стороны автомобиля и при установке гайки вращайте болт. Закрепите рычаг задней подвески № 2 на кулаке ступицы задней подвески болтом и гайкой, временно затянув болт. Установите ступицу заднего колеса. Установите провод датчика системы контроля заноса. Установите задний диск. Установите суппорт дискового тормоза. Временно затяните болты растяжки задней подвески в сборе. Стабилизируйте подвеску.

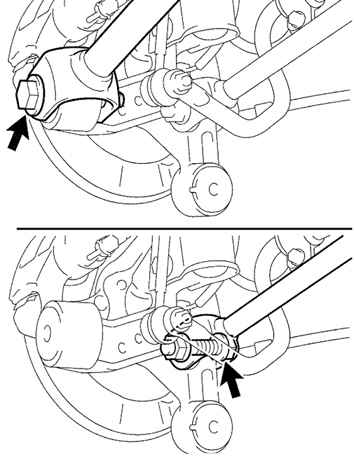

Рис. 3.158. Болты крепления рычага задней подвески № 1

Полностью затяните болты крепления рычага задней подвески № 1 (рис. 3.158).

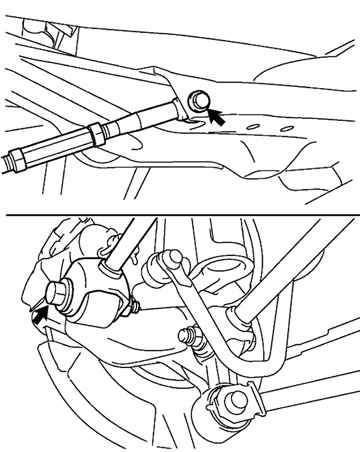

Рис. 3.159. Болты крепления рычага задней подвески № 2

Полностью затяните болты крепления рычага задней подвески № 2 (рис. 3.159).

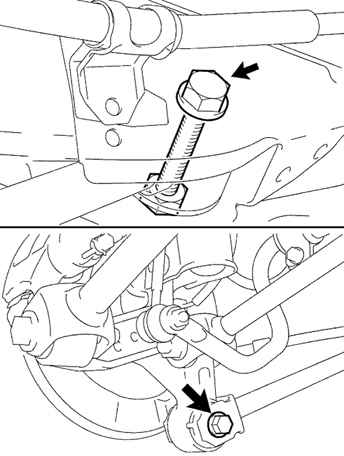

Рис. 3.160. Болты крепления растяжки задней подвески в сборе

Полностью затяните болты крепления растяжки задней подвески в сборе (рис. 3.160).

Установите заднее колесо.

Момент затяжки: 103 Н·м.

Осмотрите и отрегулируйте углы установки задних колес.

Проверьте сигнал датчика скорости ABS.
