3.1.6.1. Снятие

Снимите коробку передач в блоке с главной передачей.

Снимите чехол вилки выключения сцепления.

Снимите вилку выключения сцепления в сборе.

Снимите зажим муфты подшипника выключения сцепления.

Снимите опору вилки выключения сцепления с коробки передач.

Нанесите монтажные метки на кожух сцепления и маховик.

Отворачивайте каждый болт за один прием на один оборот, до ослабления усилия пружины.

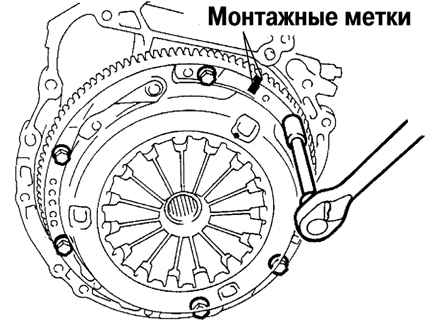

Рис. 3.34. Снятие кожуха сцепления

Открутите болты и кожух сцепления (рис. 3.34).

Снимите ведомый диск сцепления.

ВНИМАНИЕ

Оберегайте диск сцепления, поверхности нажимного диска и маховика от попадания на них масла и посторонних предметов.
