3.1.1.4. Проверка свободного хода педали и зазора толкателя

Если установлена система автоматического регулирования скорости движения, отсоедините разъем выключателя сцепления.

Нажмите педаль до момента, пока не почувствуете начало сопротивления сцепления.

Свободный ход педали должен быть: 5.0–15.0 мм.

Мягко нажимайте на педаль, пока сопротивление не начнет немного увеличиваться. Проверьте зазор толкателя.

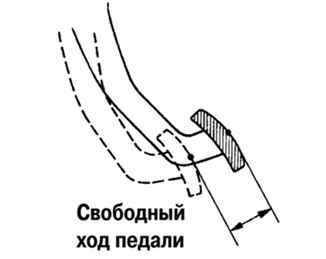

Рис. 3.6. Схема регулировки свободного хода педали сцепления

Зазор толкателя при верхнем положении педали: 1.0–5.0 мм.
