3.1.1.3. Регулировка высоты положения педали сцепления

Осмотрите и отрегулируйте педаль сцепления. Для этого отогните ковер пола и проверьте высоту положения педали сцепления.

Высота положения педали от пола: 159,0–169,0 мм.

Если высота не соответствует указанной, отрегулируйте ее.

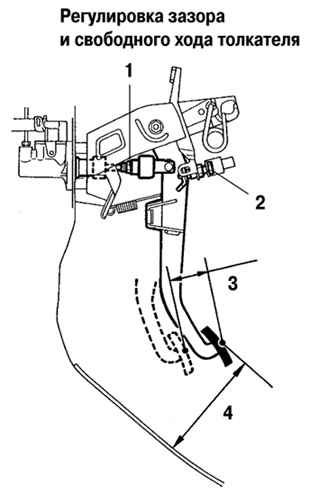

Рис. 3.5. Схема регулировки педали сцепления: 1 – регулировка высоты педали; 2 – зазор толкателя; 3 – ход педали; 4 – высота педали

Ослабьте контргайку и вращайте болт стопора, пока не будет достигнута правильная высота. Затяните контргайку моментом затяжки 25,5 Н·м.
