2.2.6.4. Проверка осевого люфта распределительного вала

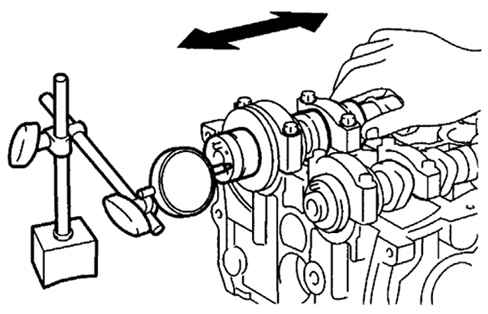

Рис. 2.85. Проверка осевого люфта распределительного вала

Установите распределительные валы. Индикатором измерьте осевой люфт, перемещая распределительный вал вперед-назад (рис. 2.85).

Номинальный люфт:

впуск – 0,040–0,095 мм;

выпуск – 0,080–0,135 мм.

Предельный зазор:

впуск. – 0,11 мм;

выпуск – 0,15 мм.

Если осевой люфт больше максимально допустимого, замените распределительный вал. Если необходимо, замените крышки подшипников и головку блока цилиндров.
