2.2.6.11. Проверка толкателей и расточки под толкатели в корпусе головки блока цилиндров

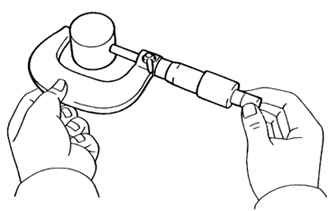

Рис. 2.90. Проверка диаметра толкателя с помощью микрометра

Микрометром измерьте диаметр толкателя (рис. 2.90).

Диаметр толкателя – 30,966–30,976 мм.

Произведите вычисление путем вычитания значения диаметра толкателя из значения диаметра расточки под толкатель в корпусе головки и определите зазор.

Стандартный зазор – 0,033–0,059 мм.

Предельный зазор – 0,079 мм.

Если зазор превышает максимально допустимый, замените толкатель. При необходимости замените головку блока цилиндров.

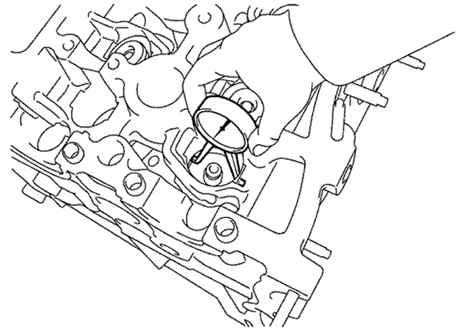

Рис. 2.91. Измерение диаметра рсточки толкателя с помощью нутрометра

Проверьте толкатели и расточки под толкатели в корпусе головки блока цилиндров. С помощью нутромера измерьте диаметры расточек под толкатели в головке блока цилиндров (рис. 2.91).

Диаметр расточки – 31,000–31,025 мм.

Предел коробления – 0,7 мм.

Проверьте коробление контактной поверхности выпускного коллектора. Если величина коробления превышает максимально допустимую, замените коллектор.
