8.2.7. Выключатель блокировки зажигания

Выключатель блокировки не позволяет завести двигатель, если включена какая-либо передача, кроме парковочной и нейтральной.

Проверка переключателя (4-цилиндровые модели)

Положение рычага переключателя передач Номера контактов, цепь между контактами замкнута P 4 – 7 5 – 6 R 4 – 8 – N 4 – 10 5 – 6 D 4 – 9 – 2 2 – 4 – L 2 – 3 –

Проверка переключателя (6-цилиндровые модели)

Положение рычага переключателя передач Номера контактов, цепь между контактами замкнута P 2 – 7 5 – 6 R 2 – 8 – N 2 – 9 5 – 6 D 2 – 10 – 2 2 – 3 – L 2 – 4 –

Регулировка выключателя (4-цилиндровые модели)

1. Установочная линия 2. Прорезь

Регулировка выключателя (6-цилиндровые модели)

1. Установочная линия 2. Болт 3. Прорезь 4. Болт

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поднимите и закрепите переднюю часть автомобиля. 2. Отсоедините провод от выключателя. 3. Проверьте при помощи омметра, как работает выключатель во всех положениях (см. рис. Проверка переключателя 4-цилиндровых моделей и рис. Проверка переключателя 6-цилиндровых моделей). 4. При необходимости замените выключатель.

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ

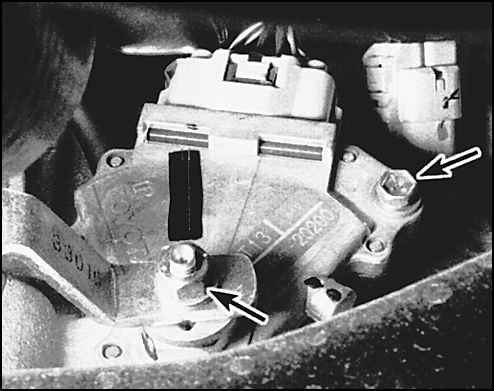

1. Поднимите и закрепите переднюю часть автомобиля. 2. Отсоедините провод от выключателя. 3. Скрутите гайку переключающего рычага на коробке передач (левая стрелка), снимите рычаг и выкрутите болты выключателя. 4. Снимите выключатель. 5. Установка проводится в обратном порядке снятия.

Регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ

Ослабьте болты выключателя и поверните его так, чтобы совместить прорезь и установочную линию (см. рис. Регулировка выключателя 4-цилиндровых моделей и рис. Регулировка выключателя 6-цилиндровых моделей). Затяните болты выключателя.
