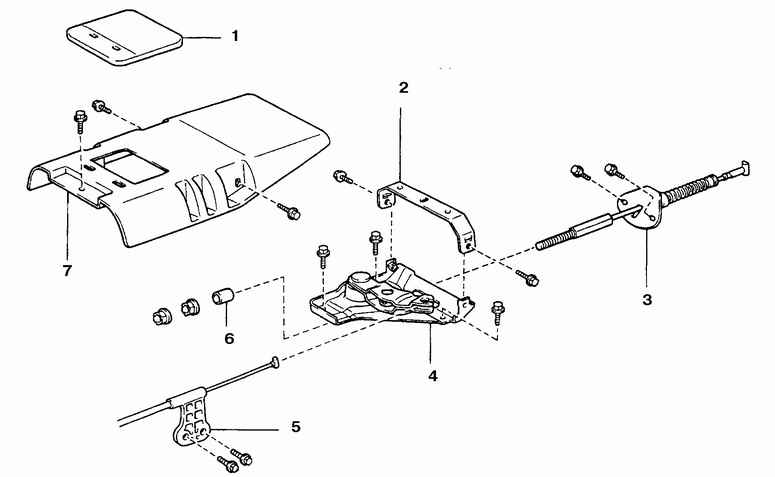

10.15. Тросы стояночного тормозаДетали тросового привода стояночного тормоза
|
1. Крышка лючка
2. Кронштейн (автомобили с раздельными сиденьями)
3. Трос стояночного тормоза N4
|
4. Промежуточный рычаг
5. Трос стояночного тормоза N1
6. Втулка
7. Усилительная секция |

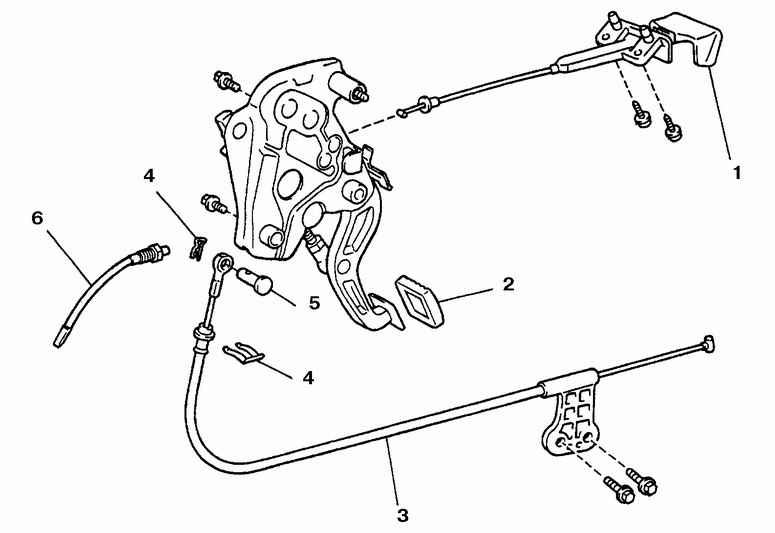

Детали тросового привода от педали до промежуточного рычага
|
1. Трос отпускания стояночного тормоза
2. Накладка педали
3. Трос стояночного тормоза N1
4. Скоба
|
5. Ось
6. Выключатель сигнала стояночного тормоза |
Замена
ТРОС, СОЕДИНЯЮЩИЙ УРАВНИТЕЛЬНУЮ ПЛАНКУ СО СТОЯНОЧНЫМИ ТОРМОЗАМИ ЗАДНИХ КОЛЕС
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Поднимите заднюю часть автомобиля. |
| 2. Отпустите стояночный тормоз
и снимите барабан (диск). |
| 3. На а/м с задними барабанными
тормозами снимите колодки и отсоедините трос от рычага привода колодки.
На а/м, оборудованных задними дисковыми тормозами, снимите колодки
стояночного тормоза и отсоедините рычаг привода колодки. |
 |
4. Отверните болты наконечника
троса стояночного тормоза на щите тормоза. |
 |

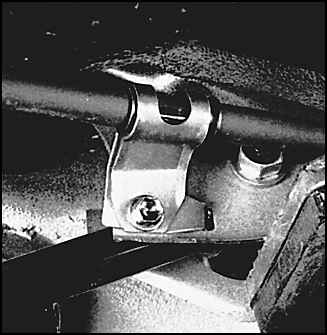

5. Отверните болт крепления кронштейна оболочки
троса. Кронштейн оболочки троса расположен в передней части штанги
задней подвески (на части автомобилей расположение кронштейна может
несколько отличаться). |
| 6. Снимите среднюю секцию выхлопной
трубы (или приопустите ее), чтобы обеспечить доступ к тросам. |
 |
7. Отверните болт крепления хомута переднего
наконечника оболочки троса и выведите наконечник из хомута. |
 |
8. Поверните трос так, чтобы наконечник троса
вышел из зацепления с планкой уравнителя и отцепите трос. |
| 9. Установка выполняется в обратном
порядке. |
| 10. Отрегулируйте трос. |
|
ТРОС, СОЕДИНЯЮЩИЙ ПРОМЕЖУТОЧНЫЙ РЫЧАГ С УРАВНИТЕЛЬНОЙ ПЛАНКОЙ
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите центральную секцию. |
| 2. Отпустите рычаг тормоза и отверните
контргайку и регулировочную гайки. Отсоедините трос от рычага. |
| 3. Работая под автомобилем, подайте
трос назад, поверните на 90° и вытяните трос, пропустив через отверстие
в полу. |
| 4. Установка выполняется в обратном
порядке. Смажьте трущиеся части наконечника троса в уравнительной
планке. Отрегулируйте трос. |
|
ТРОС, СОЕДИНЯЮЩИЙ ПРОМЕЖУТОЧНЫЙ РЫЧАГ С ПЕДАЛЬЮ (ТОЛЬКО ДЛЯ МОДЕЛЕЙ AVALON)
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите переднее сиденье. |
| 2. На а/м с сиденьем скамеечного типа снимите
усилительную секцию, на а/м с раздельными сиденьями снимите центральную
секцию. |
| 3. Отсоедините трос от промежуточного рычага. |
| 4. Снимите коленный буфер безопасности (см.
подраздел 11.23.). |
| 5. Отсоедините выключатель сигнала стояночного
тормоза. |
| 6. Расшплинтуйте и достаньте ось педали, отсоедините
от педали трос.
|
| 7. Установка выполняется в обратном порядке. |
|
|
|
