4.4.5. Проверка штанги стабилизатора задней подвески, втулки и/или стойки

Стабилизатор поперечной устойчивости

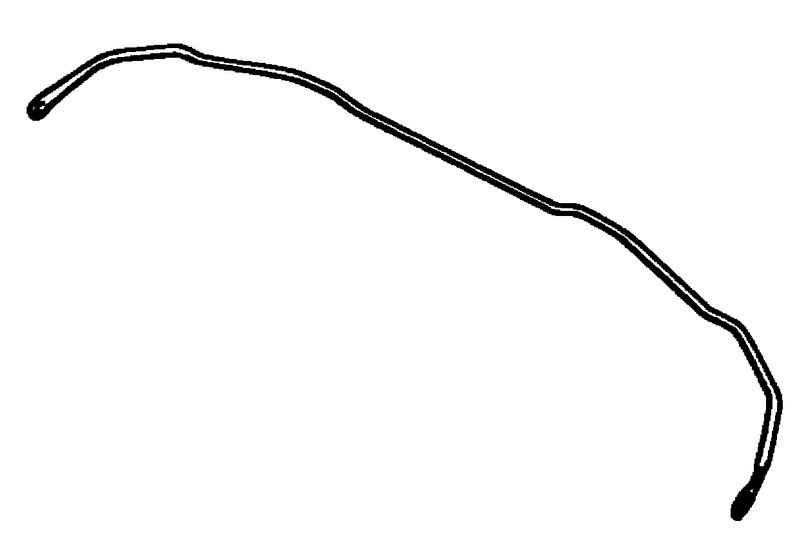

Рис. 4.79. Стабилизатор поперечной устойчивости

Проверьте состояние стабилизатора, при наличии повреждений или деформации замените.

Втулка стабилизатора/ кронштейн

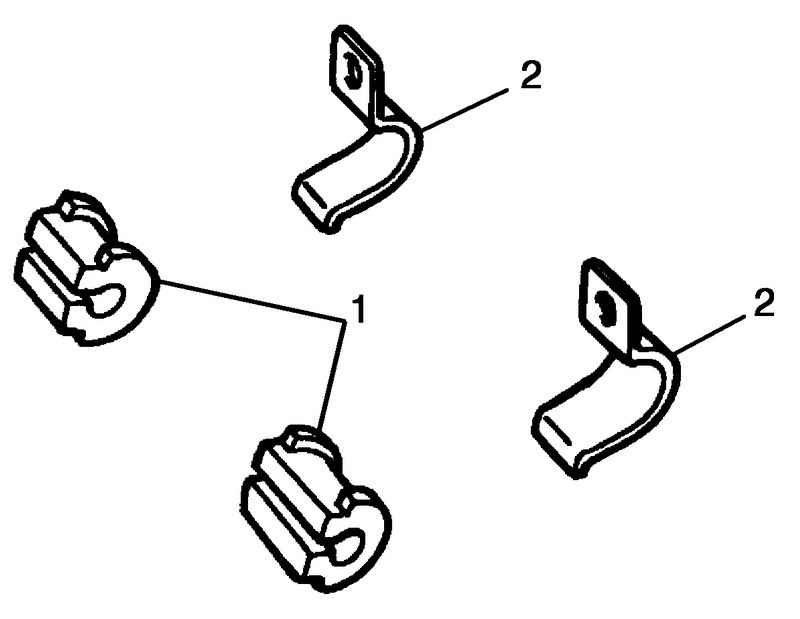

Рис. 4.80. Втулка стабилизатора/ кронштейн: 1 – втулка крепления штанги стабилизатора поперечной устойчивости; 2 – кронштейн штанги стабилизатора поперечной устойчивости

Проверьте на наличие повреждений, деформации, износа. При необходимости замените.

Стойка стабилизатора

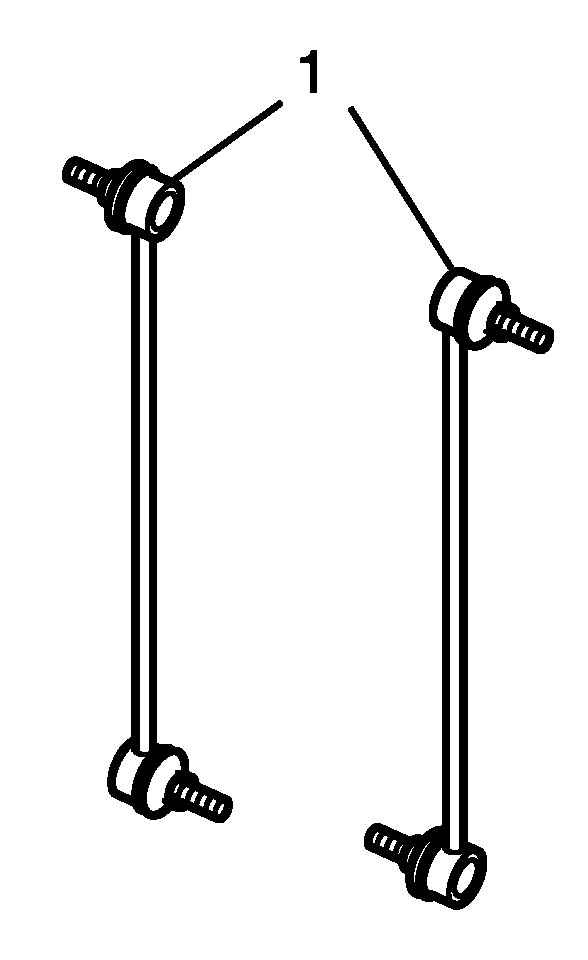

Рис. 4.81. Стойка стабилизатора

Проверьте плавность вращения (рис. 4.81).

Проверьте шаровой палец на наличие повреждений.

Проверьте защитный кожух на наличие повреждений.

ПРИМЕЧАНИЕ

Стойка стабилизатора 1 имеет неразборную конструкцию.

При наличии повреждений узел сочленения стабилизатора должен быть заменен в сборе.
