3.2.4. Снятие и установка рычага и троса переключения передач

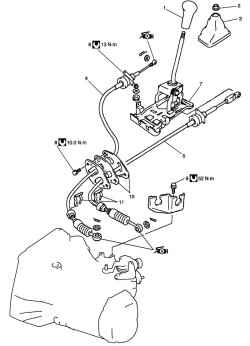

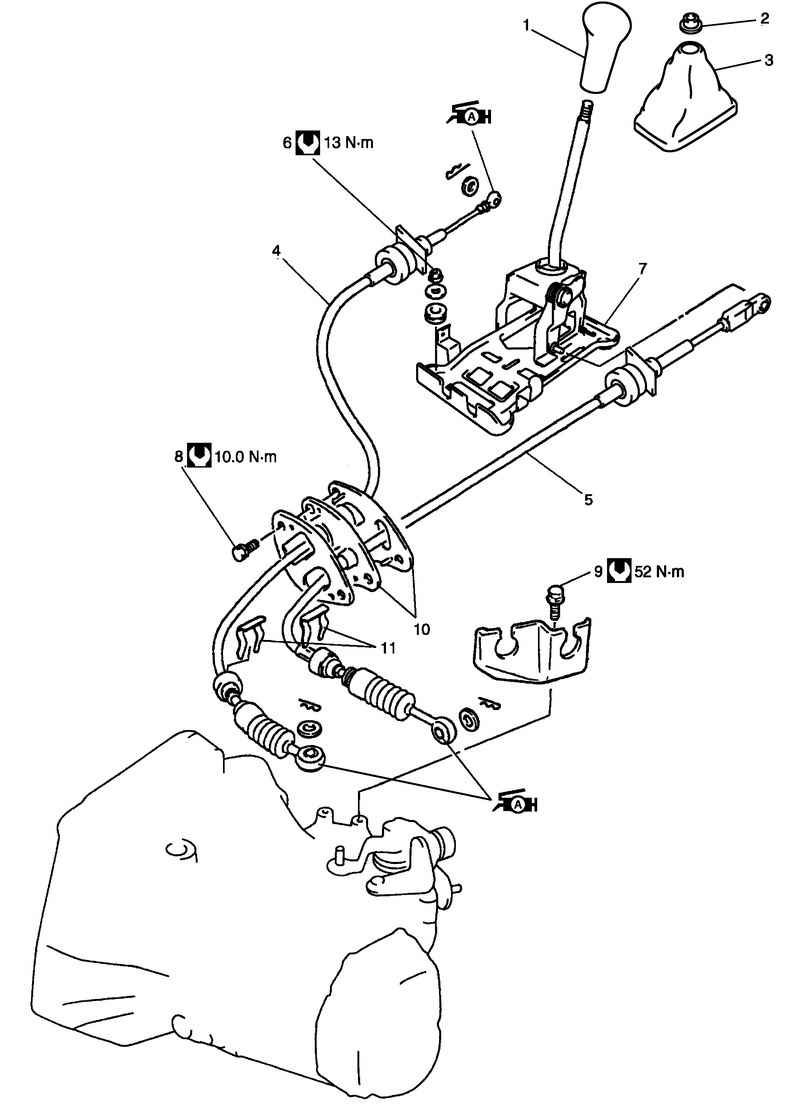

Рис. 3.42. Рычаг и трос переключения передач: 1 – рукоятка рычага переключения передач; 2 – втулка чехла рычага; 3 – чехол рычага переключения передач; 4 – трос переключения передач; 5 – трос переключения передач; 6 – направляющая гайка троса переключения передач; 7 – рычаг переключения передач в сборе; 8 – болт крепления троса; 9 – болт кронштейна троса; 10 – проходная втулка; 11 – Е-образное кольцо

Снимите короб консоли.

Отсоедините тросы переключения передач от рычага переключения передач.

Отверните направляющие гайки троса переключения передач и снимите рычаг переключения передач с кузова.

Отсоедините тросы переключения передач от коробки передач.

Снимите E-образные кольца, проходную втулку и зажим троса, затем снимите тросы переключения передач с кузова.

Установка производится в порядке, обратном снятию, за исключением следующего.

Затяните все болты и гайки номинальным усилием затяжки.

Нанесите консистентную смазку на все вращающиеся или скользящие части.
