2.5.5. Процедура сброса давления топлива

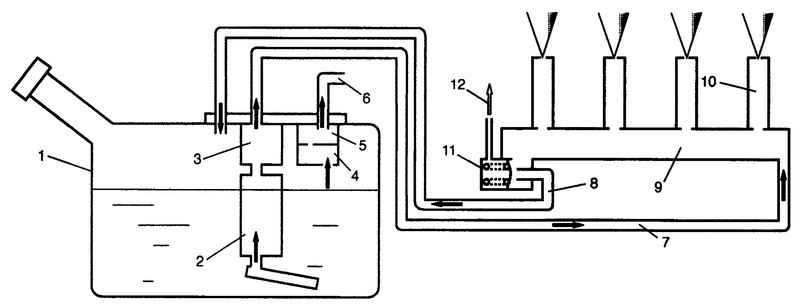

Рис. 2.225. Блок-схема системы подачи топлива: 1 – топливный бак; 2 – топливный насос; 3 – топливный фильтр; 4 – клапан отсечки топлива; 5 – клапан регулировки давления в топливном баке; 6 – к фильтру системы улавливания паров бензина; 7 – подающий топливопровод; 8 – обратный топливопровод; 9 – топливная рампа; 10 – топливная форсунка; 11 – регулятор давления топлива; 12 – к впускному коллектору (вакуумный канал)

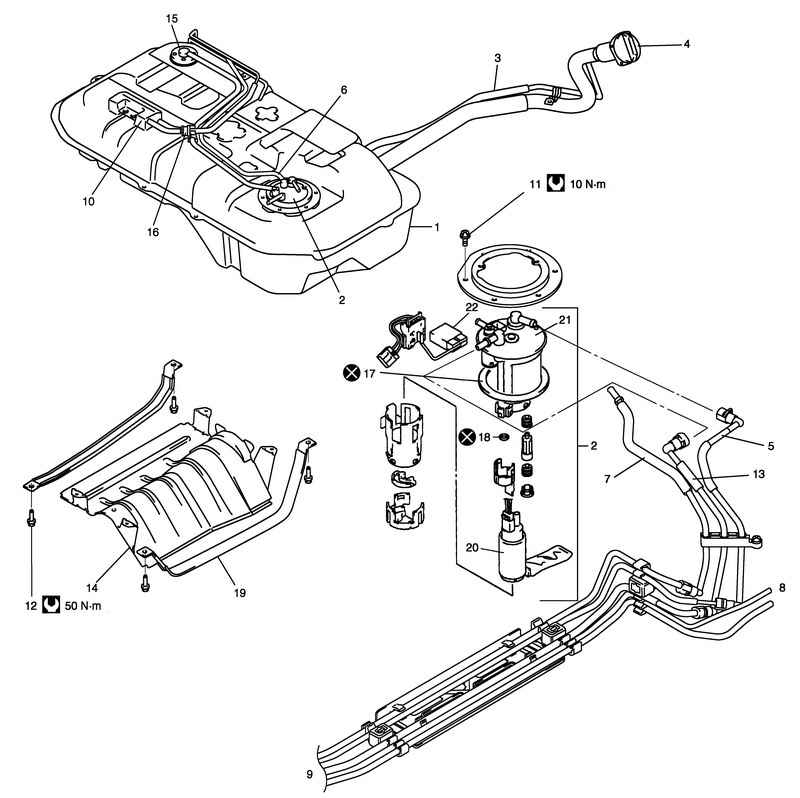

Рис. 2.226. Элементы топливной системы: 1 – топливный бак; 2 – топливный насос в сборе; 3 – вентиляционный шланг; 4 – крышка заливной горловины топливного бака; 5 – подающий топливопровод; 6 – жгут проводов топливного насоса; 7 – линия отвода паров топлива; 8 – к фильтру системы улавливания паров бензина; 9 – к топливной рампе; 10 – пароотделитель; 11 – болт топливного насоса (6 шт); 12 – болт топливного бака (4 шт); 13 – обратный топливопровод; 14 – протектор бака; 15 – клапан отсечки топлива; 16 – двухсторонний обратный клапан; 17 – прокладка; 18 – уплотнительное кольцо; 19 – накладка ремня топливного бака; 20 – топливный насос; 21 – топливный фильтр в сборе; 22 – датчик уровня топлива (указатель датчика уровня топлива)

ВНИМАНИЕ Эта работа не должна выполняться, если двигатель горячий. В противном случае, это может оказать неблагоприятное влияние на каталитический нейтрализатор.

Убедитесь в том, что двигатель остыл и сбросьте давление топлива следующим образом.

Переведите рычаг переключения передач в нейтральное положение (рычаг селектора в положение « P» для моделей с автоматической коробкой передач), затормозите автомобиль стояночной тормозной системой набора и зафиксируйте ведущие колеса.

Снимите крышку блока реле.

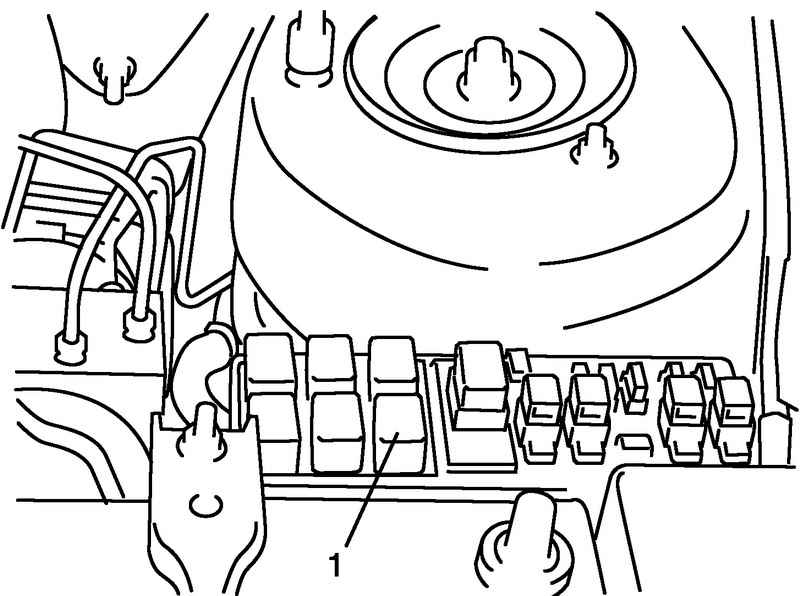

Рис. 2.227. Реле топливного насоса

Выньте реле топливного насоса 1 из блока реле (рис. 2.227).

Снимите крышку топливного бака, чтобы сбросить давление паров топлива, затем снова установите ее на место.

Запустите двигатель и дайте ему поработать до остановки из-за отсутствия топлива. Повторите пуск двигателя еще 2–3 раза (в течение примерно 3 с каждый раз), чтобы сбросить давление топлива в топливопроводах. Теперь соединения топливной системы можно безопасно обслуживать.

После завершения обслуживания, вставьте на свое место в блоке реле топливного насоса 1 и установите крышку блока реле.
