2.5.4. Описание топливного насоса

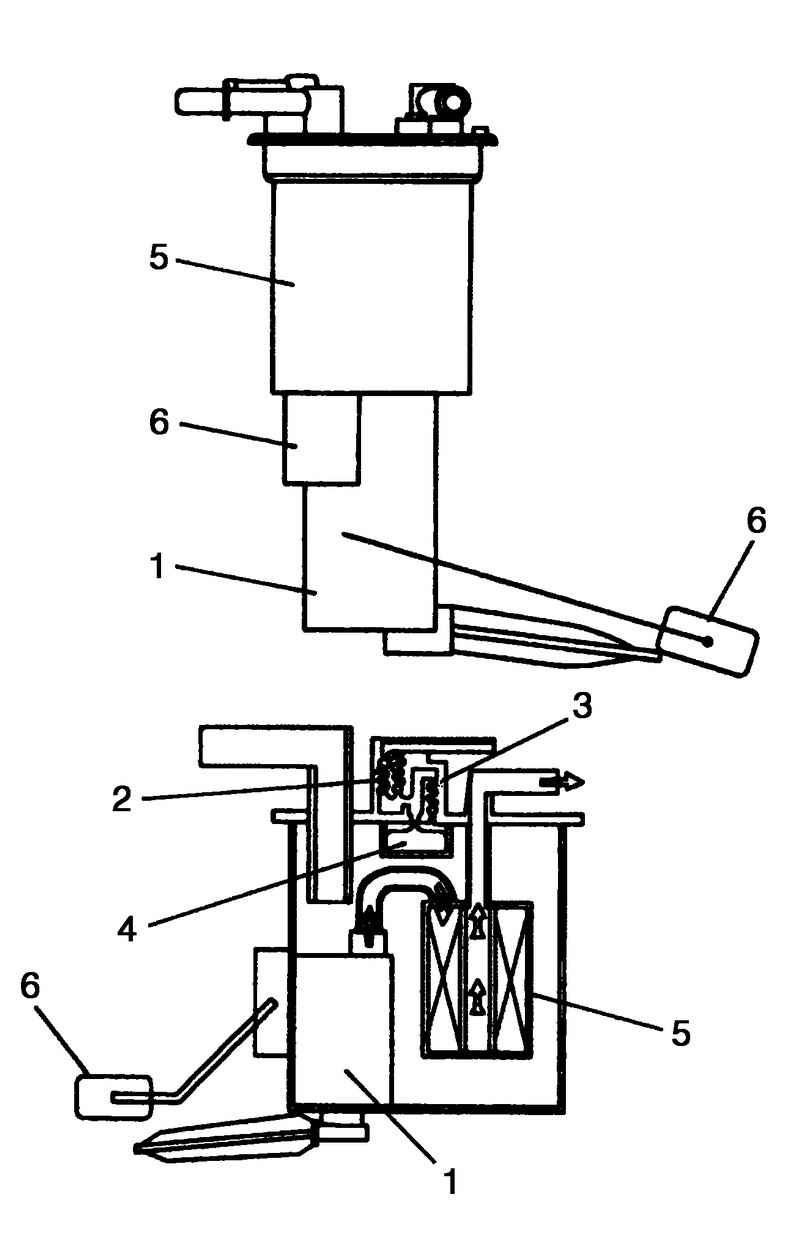

Рис. 2.224. Компоненты топливного насоса

В качестве топливного насоса 1 используется погружной электрический насос. В состав насоса также входят (рис. 2.224):

– клапан регулировки давления в баке 2 поддерживает давление в топливном баке постоянным и препятствует выплескиванию топлива и деформации топливного бака;

– предохранительный клапан 3 предотвращает чрезмерное повышение давления в баке;

– отсечной топливный клапан 4 предотвращает попадание топлива в фильтр системы улавливания паров бензина при высоком уровне топлива в баке и наклоне автомобиля;

– кроме того, топливный фильтр 5 и датчик уровня топлива 6.
