1.6.40. Замена ламп

Лампы, особенно галогенные, могут после выключения быть жгуче горячими и могут обжечь Вам пальцы. Меняйте лампу после того, как она остыла.

Лампы фар автомобиля наполнены под давлением газом и парами галогена. Они могут взорваться и нанести травмы, если их ударить или уронить. Обращайтесь с ними осторожно.

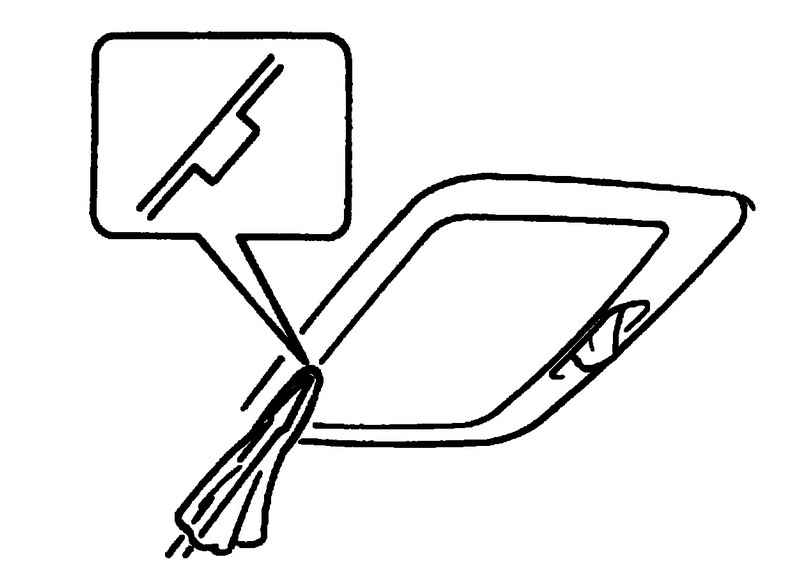

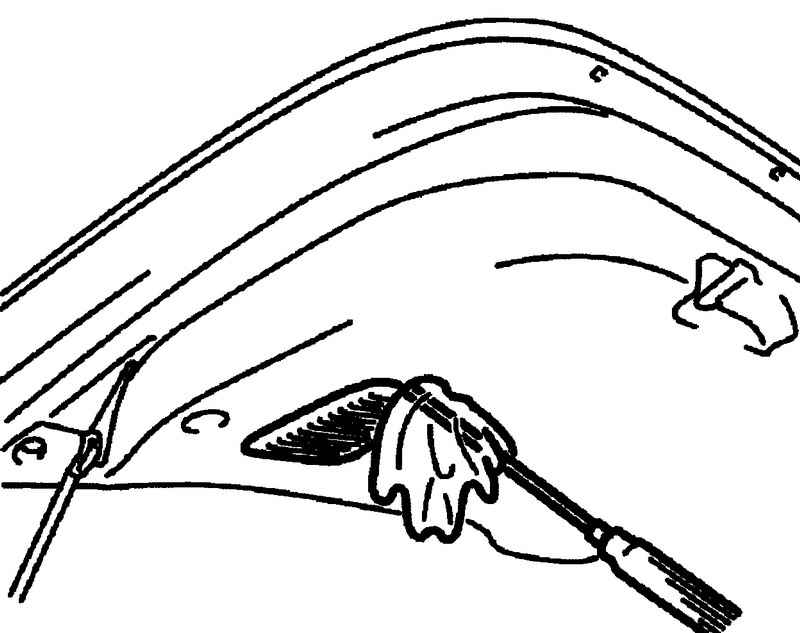

Рис. 1.227. Снятие рассеивателя

Снимите рассеиватель с помощью обмотанного мягкой тканью плоского конца отвёртки (см. рисунок 1.227). Для установки просто ставьте его обратно. Для замены лампы вытяните её из гнезда. Проверьте, надёжно ли держат контакты новую лампу.

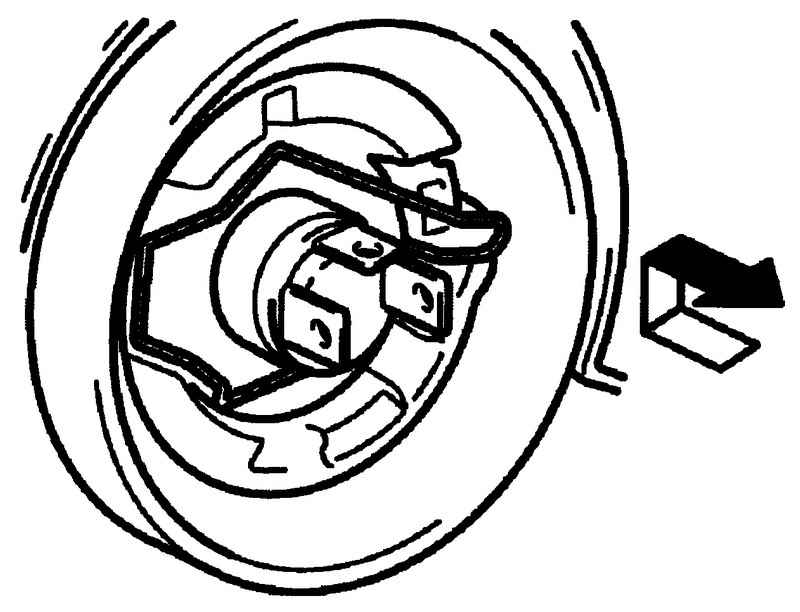

Рис. 1.228. Замена лампы фары

Откройте капот. Отъедините соединитель. Снимите резиновый уплотнитель. Нажмите на удерживающую пружину и рас-фиксируйте её. Удалите лампу. Вставьте новую лампу и проделайте остальные операции в обратном порядке.

Рис. 1.229. Замена бокового указателя поворота

Фонарь неразборный, его меняют целиком. Извлеките фонарь, поддевая его спереди плоской отвёрткой, обмотанной тканью. Заметьте, что фонарь при этом может сломаться.

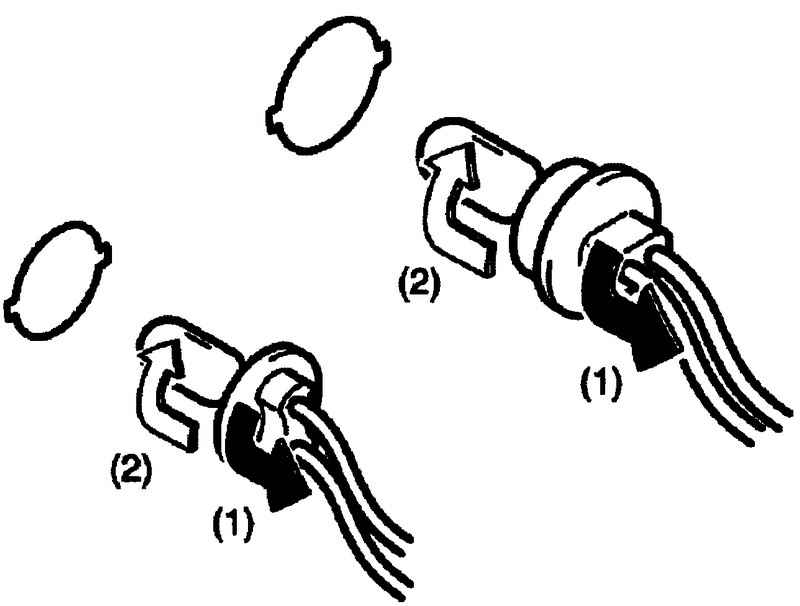

Рис. 1.230. Снятие и установка паторона

Патрон извлекают из фонаря, повертывая его против часовой стрелки и вытягивая. Устанавливая патрон обратно, вставьте его в фонарь, нажмите и поверните по часовой стрелке.

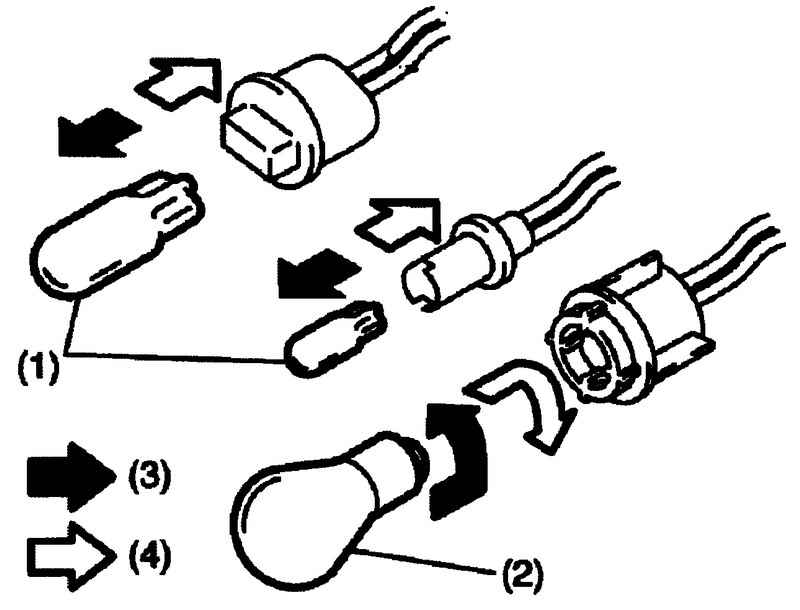

Рис. 1.231. Снятие и установка ламп

Есть два типа ламп – стеклянная, овальная 1 и стеклянно-металлическая, круглая 2. Извлечение и установка стеклянных ламп производится соответственно вытягиванием и вжатием. Для удаления круглой лампы 2 из патрона нажмите на лампу и поверните её против часовой стрелки. Новую лампу вставляют в патрон, нажимая и повертывая по часовой стрелке.

Как добраться к каждой отдельной лампе и её патрону, показано ниже.

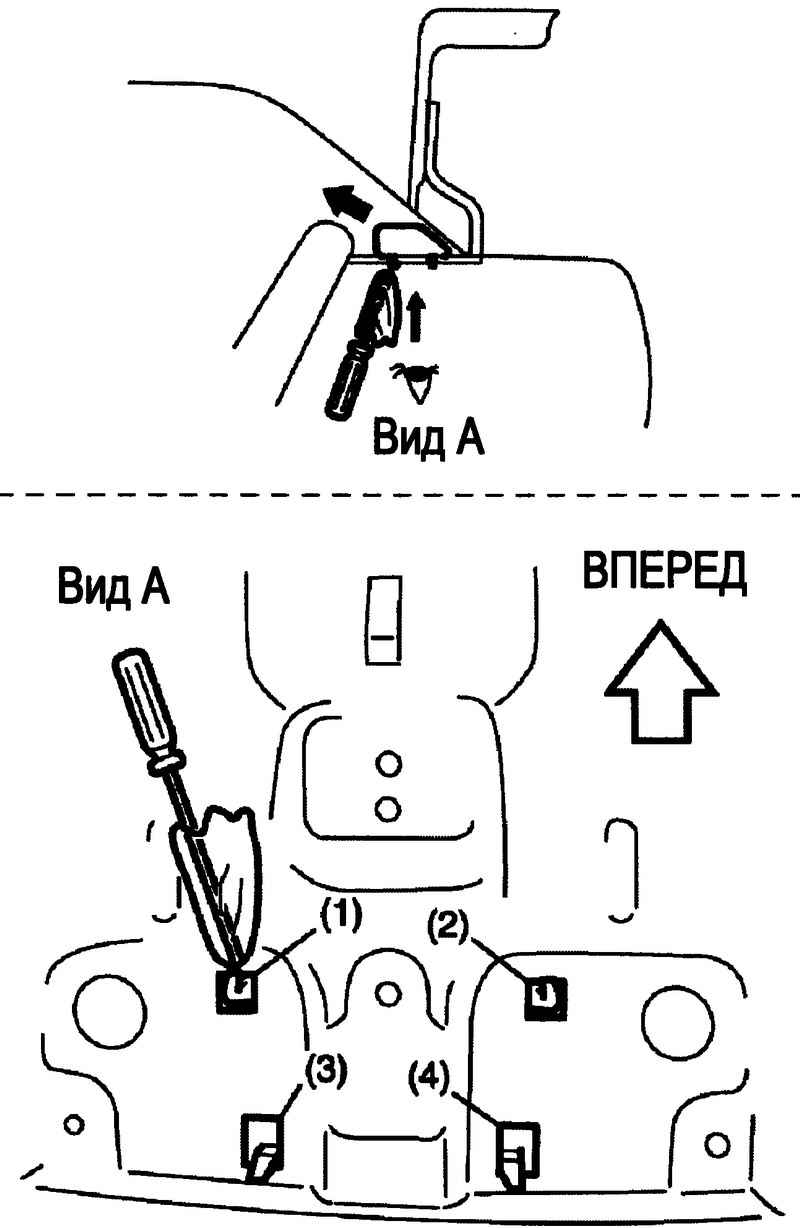

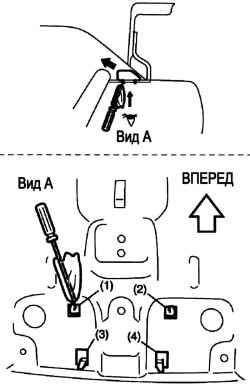

ВНИМАНИЕ Для удаления фонаря повторителя стоп-сигнала отцепляйте отверткой только защелки 1 и 2; язычки 3 и 4 при попытке отвести их силой сломаются.

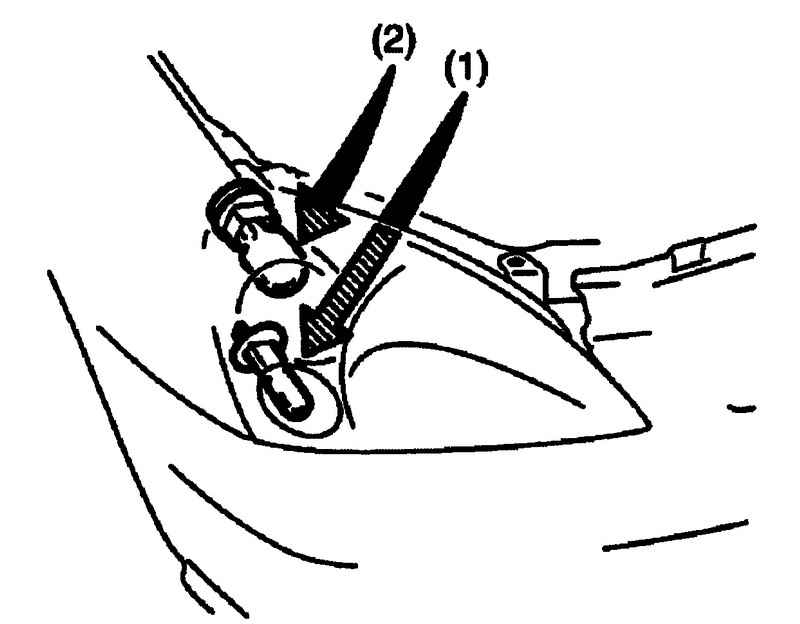

Рис. 1.232. Лампы переднего габаритного света 1 и передних указателей поворота 2

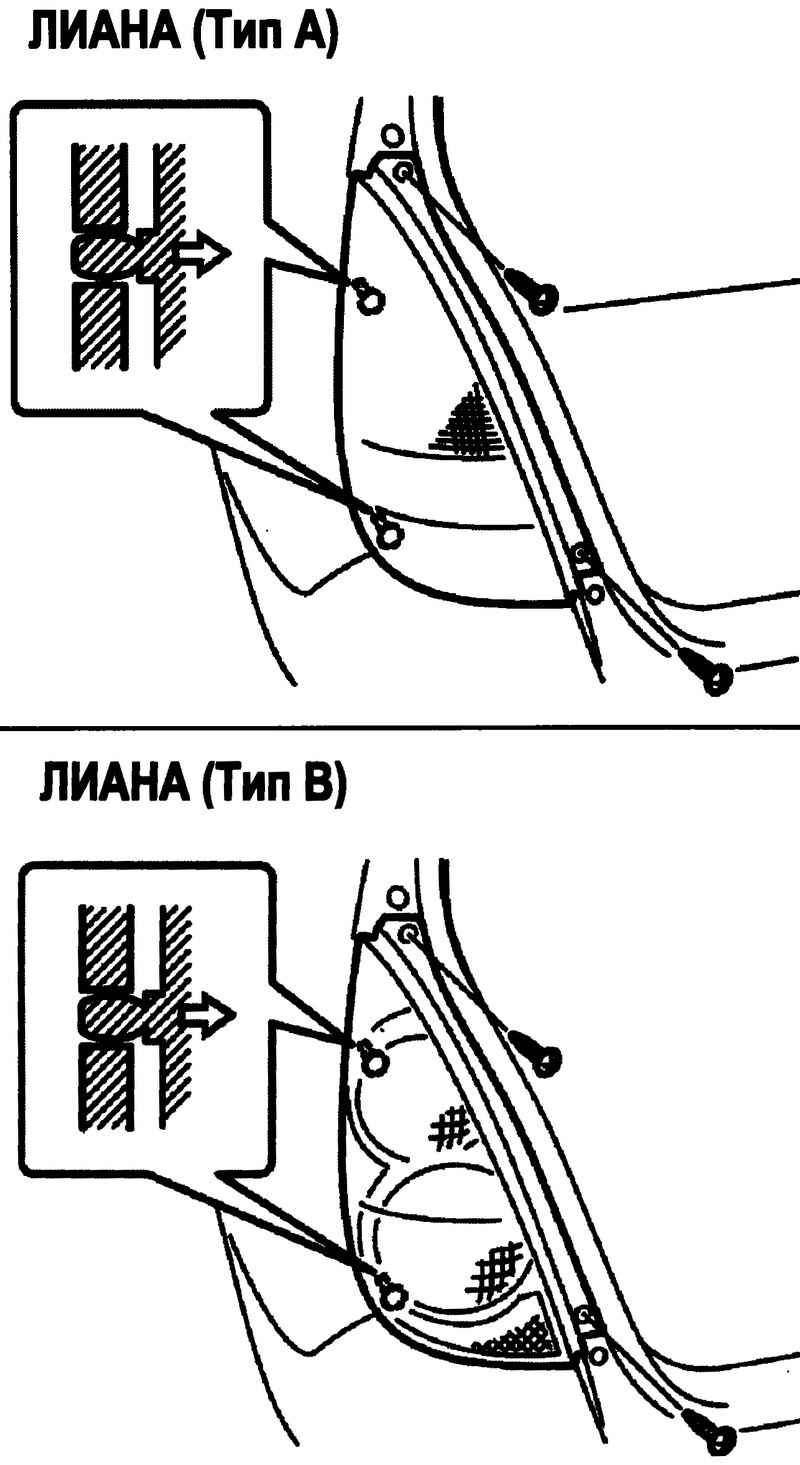

Рис. 1.233. Крепление рассеивателя заднего фонаря (тип А)

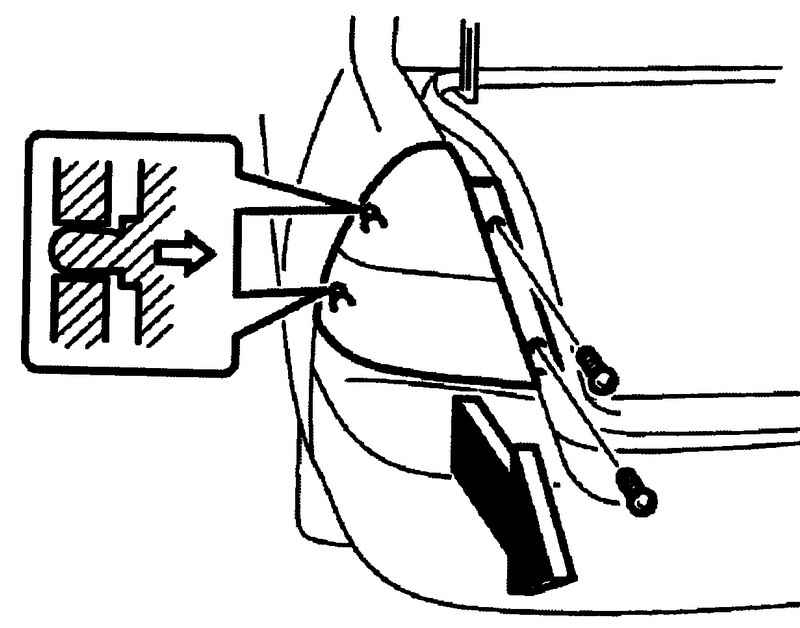

Рис. 1.234. Крепление рассеивателя заднего фонаря (тип В)

Рис. 1.235. Снятие фонаря двери задка

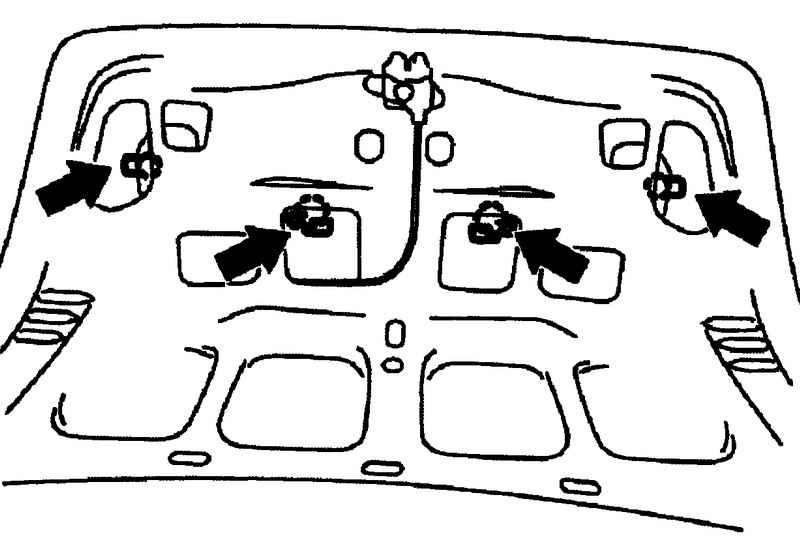

Рис. 1.236. Снятие фонарей двери задка на крышке багажника (задний ход, задний противотуманный, номер ной знак)

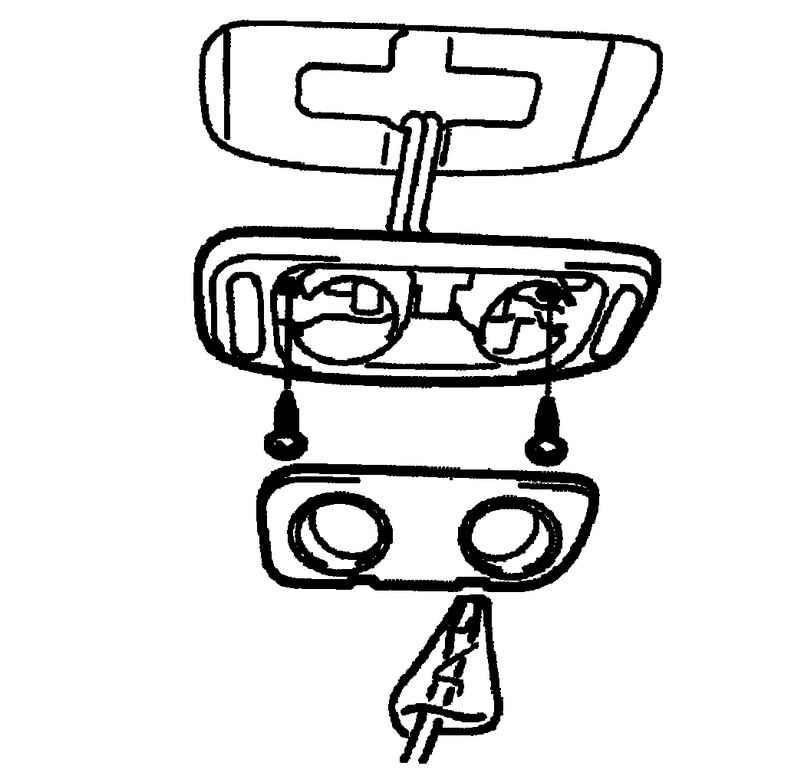

Рис. 1.237. Снятие штурманского фонаря

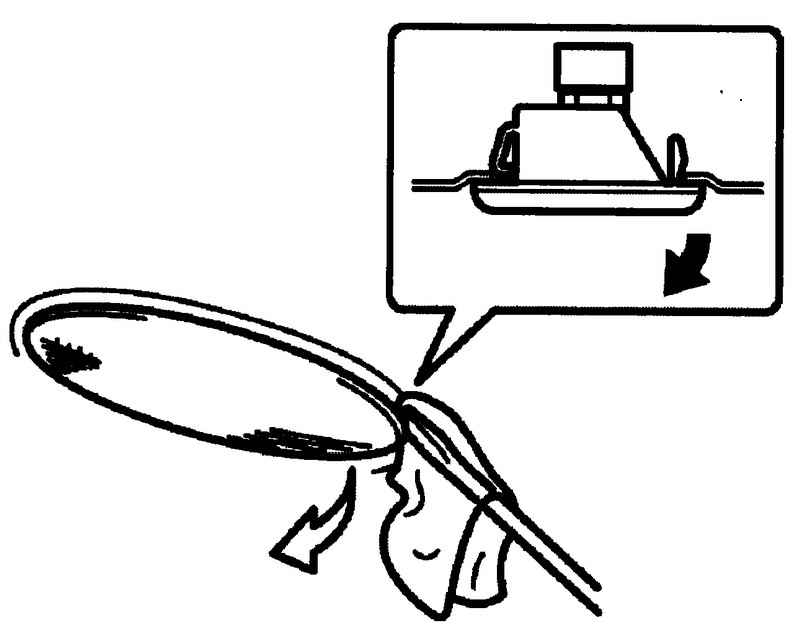

Рис. 1.238. Снятие фонаря освещения номерного знака

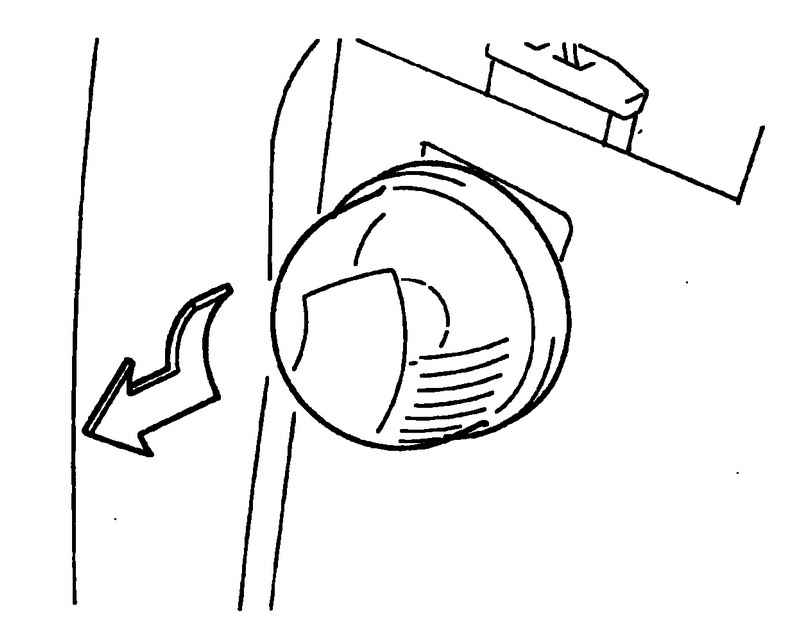

Рис. 1.239. Снятие фонаря освещения багажного отделения «хетчбек»

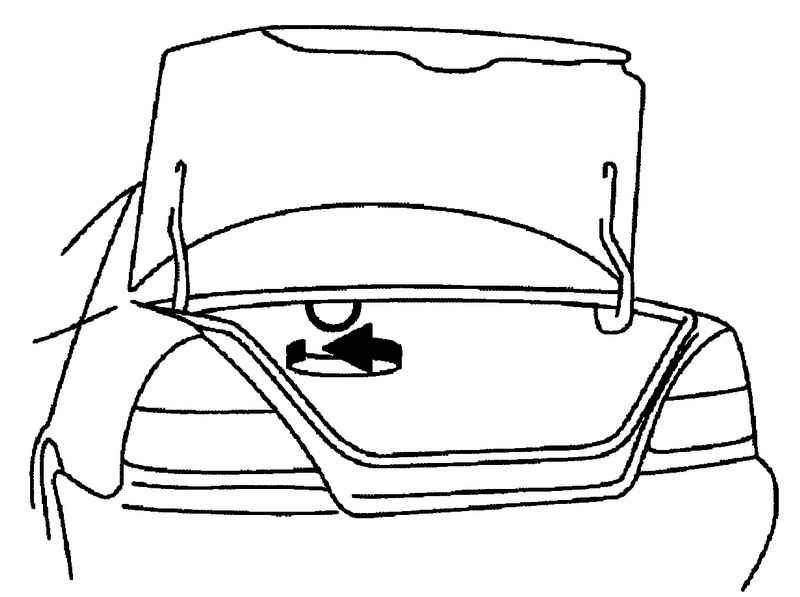

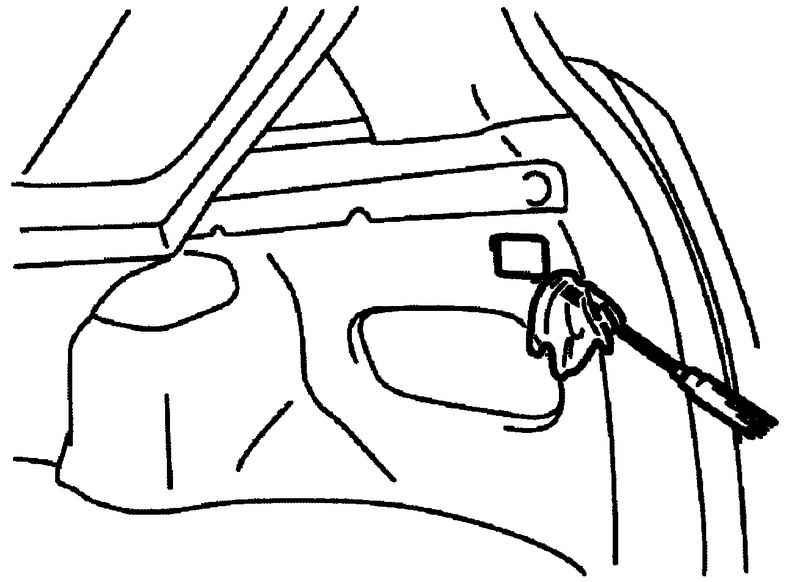

Рис. 1.240. Снятие фонаря освещения багажного отделения «седан»

Рис. 1.241. Снятие верхнего фонаря повторителя стоп-сигналов «хетчбек»

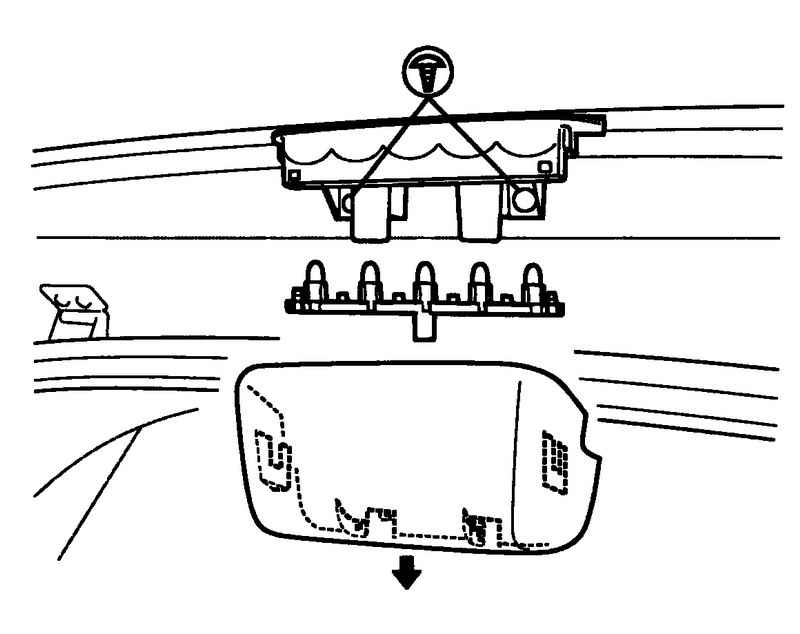

Рис. 1.242. Снятие верхнего фонаря повторителя стоп-сигналов «седан»

Снятие верхнего фонаря повторителя стоп-сигналов «седан» (рис. 1.242).
