1.6.24. Проверка уровня масла в силовых агрегатах

Для проверки уровня масла в агрегате поставьте автомобиль горизонтально и полностью затяните стояночный тормоз. Заглушите двигатель.

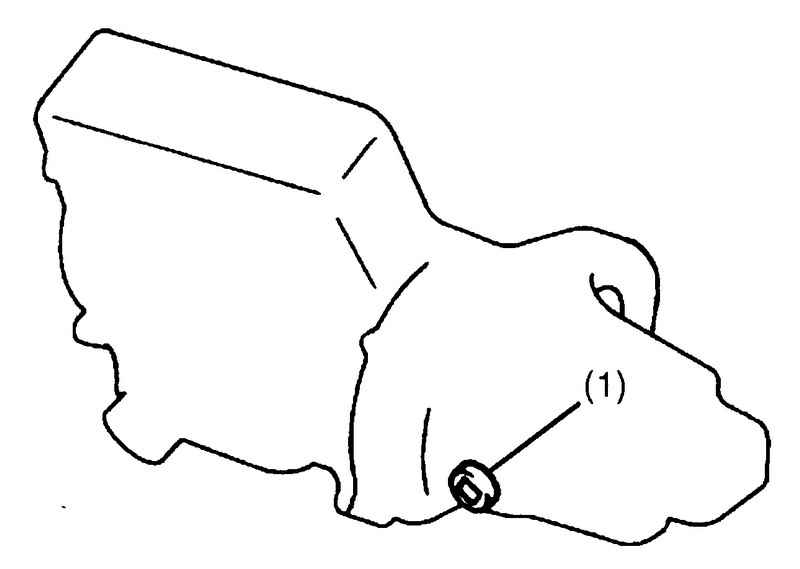

Рис. 1.190. Маслозаливная пробка МКП

Удалите пробку маслозаливного отверстия 1 или 2 (рис. 1.190 и 1.191).

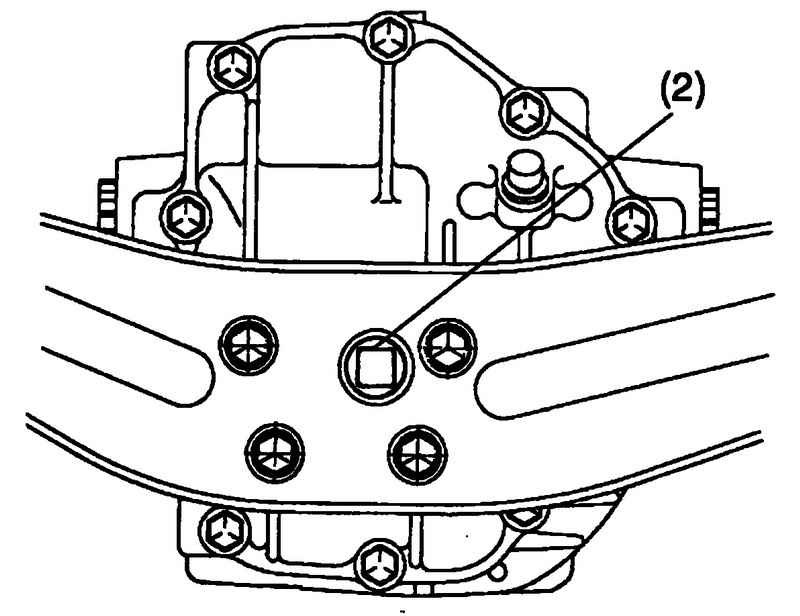

Рис. 1.191. Маслозаливная пробка задней главной передачи полноприводных моделей

Вставьте в отверстие палец и проверьте, доходит ли уровень масла до края отверстия. Если да, заверните пробку;

Если уровень масла ниже, добавьте его в то же отверстие 1 или 2, пока уровень не достигнет его нижней кромки, и установите пробку на место.

Момент затяжки пробки маслозаливного отверстия 1 и 2: 21Н·м.

ВНИМАНИЕ При завертывании пробки промажьте резьбу уплотнительным составом «Suzuki Bond No 1215» (или аналогичным) для предупреждения течи.
