4.2.1. Вентилятор отопителя
Проверка переключателя вентилятора отопителя на моделях с 1990 по 1994 год
Проверка переключателя вентилятора отопителя на моделях с 1995 года
Предупреждение
 На некоторых моделях устанавливается
воздушная подушка безопасности. Поэтому необходимо снять провод массы с аккумулятора
и подождать как минимум одну минуту перед проведением работ около датчика столкновения
или панели приборов для того, чтобы избежать случайного развертывания воздушной
подушки безопасности.
Контроль
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установите рычаг переключения
передач в нейтральное положение, затяните стояночный тормоз и включите
зажигание, не запуская двигатель. |
| 2. Установите распределитель потока
воздуха в положение FLOOR, а переключатель скорости вентилятора в
положение HI, и по шуму вентилятора определите, работает ли вентилятор
отопителя. |
| 3. Отсоедините от двигателя вентилятора
отопителя электрический разъем и, включив зажигание, проверьте, что
на контактах разъема присутствует напряжение. Если напряжение отсутствует,
значит неисправно реле двигателя вентилятора или электрическая цепь
двигателя вентилятора. |
| 4. Если напряжение присутствует,
подсоедините электрический разъем двигателя вентилятора. |
| 5. Если двигатель вентилятора все
еще не работает, значит неисправен или двигатель или электрическая
цепь заземления. Для проверки к подключенному разъему подсоедините
замыкающий провод к черному с желтой полосой проводу, а другой конец
замыкающего провода соедините с массой автомобиля. |
| 6. Если двигатель вентилятора все
еще не работает, значит, неисправен двигатель вентилятора. |

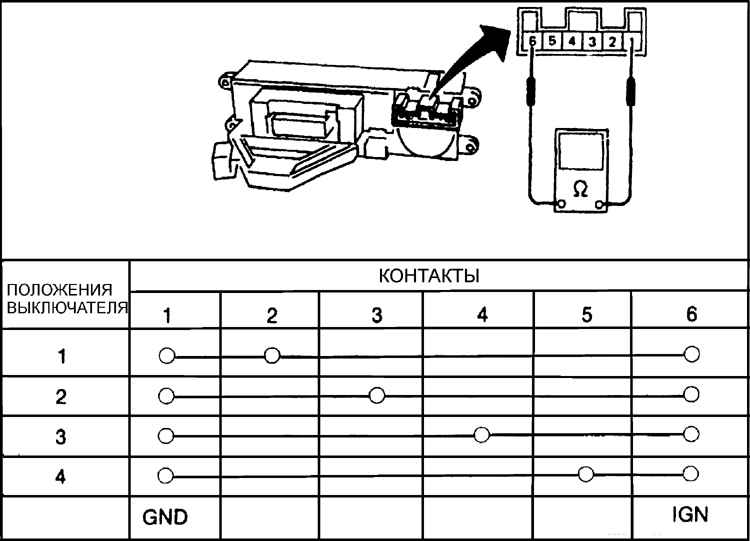

| 7. Если вентилятор работает только
в одном или в нескольких положениях, снимите переключатель вентилятора
и проверьте состояние контактов переключателя в различных положениях
переключателя. |
| 8. Если двигатель вентилятора работает
только на одной, самой высокой скорости, проверьте исправность резистора
двигателя вентилятора, расположенного под панелью приборов со стороны
пассажира рядом с двигателем вентилятора. |
 |
9. Отсоедините электрический
разъем от резистора двигателя вентилятора и извлеките резистор из
кожуха. Используя омметр, проверьте, что имеется сопротивление между
всеми контактами (на фото) разъема резистора двигателя вентилятора. |
| 10. Если сопротивление между двумя
любыми контактами отсутствует, замените резистор вентилятора. |
|
Замена
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите провод массы с аккумулятора. |
| 2. Снимите вещевой ящик и нижнюю
отделку панели приборов. |
| 3. Отсоедините электрический разъем
от двигателя вентилятора. |
 |

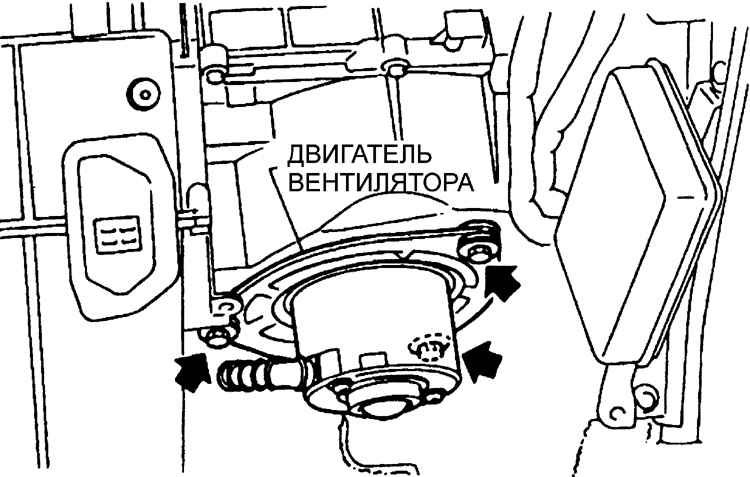

4. Отвинтите три винта (указаны
стредками) и извлеките сборку вентилятора отопителя из автомобиля. |
 |
5. Отвинтите гайку, крепящую вентилятор
отопителя к двигателю. |
| 6. Установка производится в последовательности,
обратной снятию. |
|
|
