1.5. Система вентиляции и кондиционирования воздуха

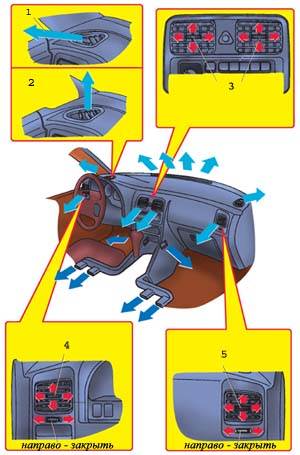

Система вентиляции и кондиционирования воздуха

1 – нормальное положение
2 – положение обдува ветрового стекла
3 – для подачи воздуха в требуемом направлении, переместите ручку вверх или вниз и влево или вправо

4 – для подачи воздуха в требуемом направлении, переместите ручку вверх или вниз и влево или вправо
5 – для подачи воздуха в требуемом направлении, переместите ручку вверх или вниз и влево или вправо

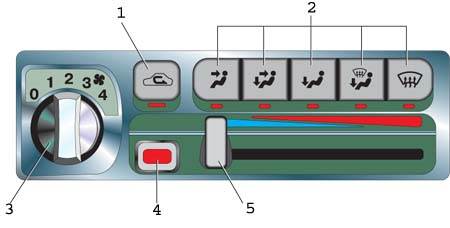

Панель управления системой вентиляции и кондиционирования воздуха

1 – кнопка выбора режима подачи воздуха
2 – распределение потока воздуха
3 – переключатель скорости вентилятора

4 – кнопка включения кондиционера
5 – рычаг регулировки температуры

Кнопки распределения потока воздуха

Подача воздуха через сопла панели приборов.

Подача воздуха через сопла панели приборов и в ноги.

Подача воздуха в ноги.

Подача воздуха через сопла к ветровому стеклу и в ноги.

Подача воздуха через сопла к ветровому стеклу.
