4.13. Обслуживание головок цилиндровСнятие
Впускной трубопровод
|
|
| 1. Снимите ручейковый ремень привода генератора
(см. Главу Текущее обслуживание).
2. Снимите рулевой насос.
3. Снимите генератор и компрессор кондиционера воздуха с опорными
кронштейнами.
4. Отсоедините от блока цилиндров шланги, патрубки и электропроводку.
Снимите кронштейны контактных разъемов.
5. Снимите датчики положения коленчатого и распределительного валов,
а также датчика детонации.
6. На двигателях DOHC снимите расширительный бачок системы охлаждения.
7. Выверните крепежные болты и снимите сборку впускного трубопровода
с уплотнительной прокладкой.
8. Снимите патрубок охладительного тракта.
9. Снимите компоненты привода ГРМ (см. Раздел Разборка
привода ГРМ, - снятие, проверка состояния и установка компонентов).
10. Снимите крышку головки цилиндров и компоненты привода клапанов
(см. Раздел Снятие, проверка состояния и установка распределительных валов).
|
|
Головка цилиндров

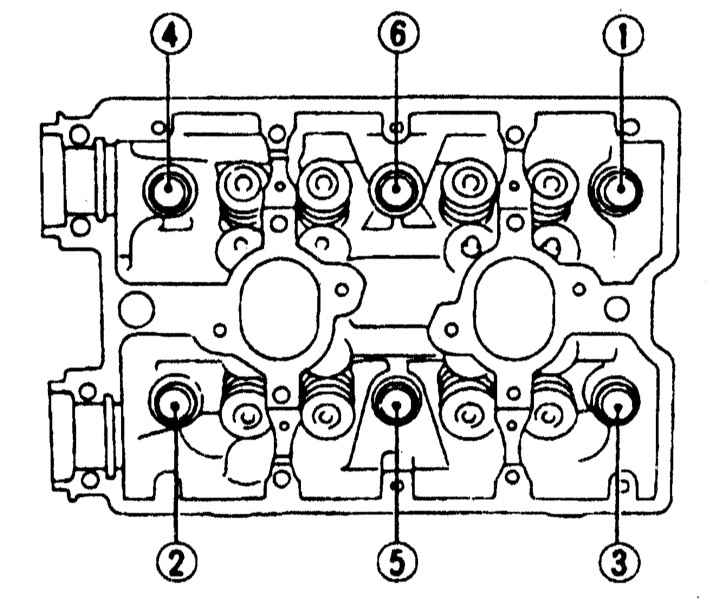

Порядок отдавания болтов крепления головки цилиндров на двигателях
SOHC

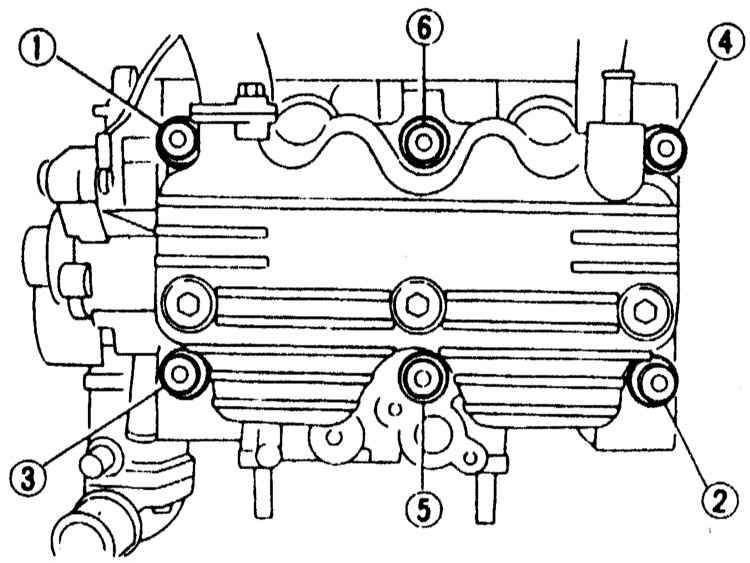

Порядок отдавания болтов крепления головки цилиндров на двигателях
DOHC
|
|
1. Выверните болт крепления направляющей трубки щупа
измерения двигательного масла (только для левой головки цилиндров).
2. Действуя в строго определенном порядке, отдайте болты крепления
головки (начинайте с левой).
|
Болты (1)
и (4) оставьте завернутыми на три-четыре витка с целью удержания
головки.
|
3. Снимите головку и ее уплотнительную прокладку.
4. Действуя в аналогичной манере, снимите правую головку цилиндров.
|
|
Разборка

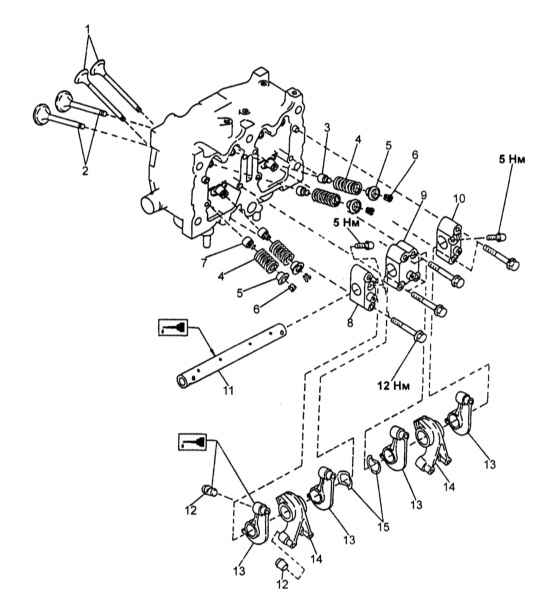

Детали установки компонентов клапанного механизма на моделях SOHC

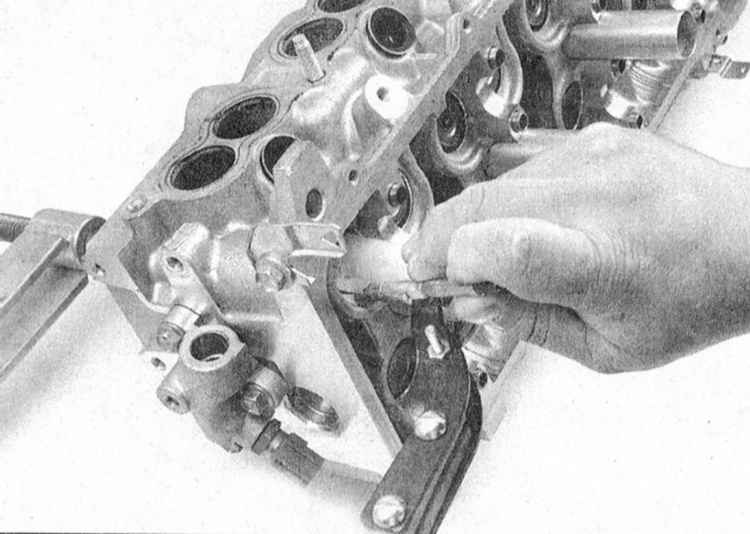

После сжатия клапанной пружины сухари разрезного замка могут быть
извлечены при помощи пинцета или намагниченной отвертки

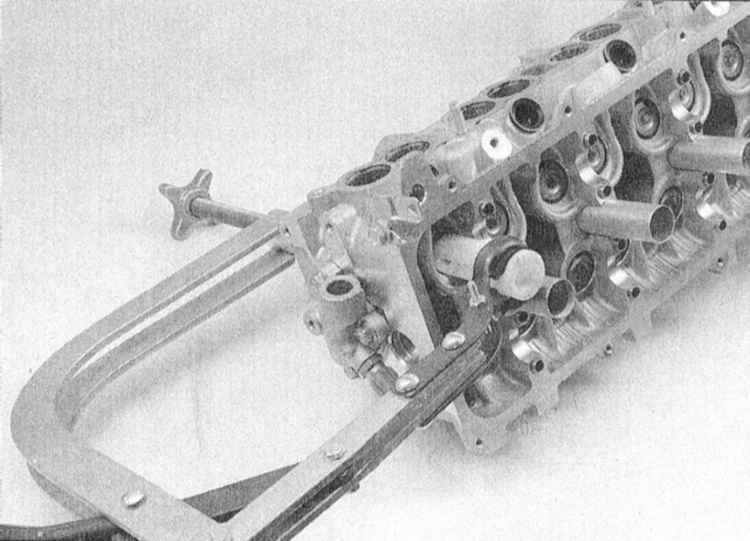

Извлечение сухарей производится через выборку в стенке оправки инструмента
для сжатия пружин
Проверка состояния компонентов
Литье головки цилиндров
|
|
|
|
| 1. Проверьте литье головки на наличие трещин
и прочих повреждений.
|

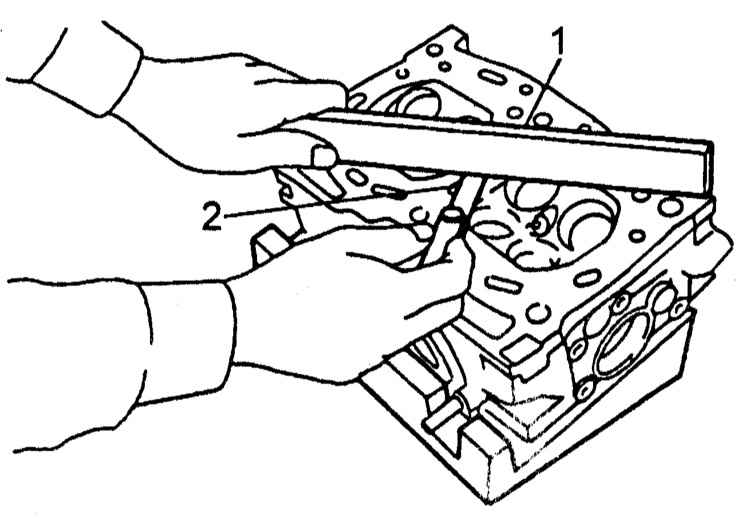

| 2. При помощи измерителя плосткостности
(поставленная на ребро стальная линейка) и щупа лезвийного типа определите
величину неплоскостности сопрягаемой поверхности головки цилиндров.
Если результат измерения превышает предельное допустимое значение
(см. Спецификации) головку следует отдать в проточку.
|
|
|
|
Помните, что причиной развития
неплоскостности сопрягаемой поверхности может явиться неравномерность
затягивания болтов крепления головки!
|
Седла клапанов

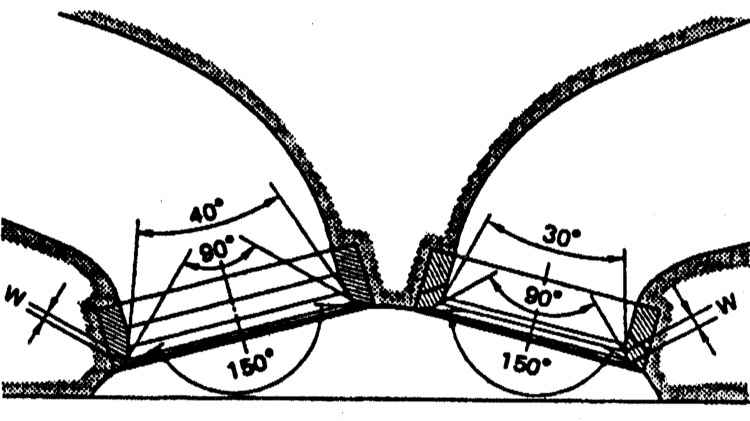

Геометрические параметры седел клапанов
|
|
|
|
Оцените состояние фасок клапанных седел.
В случае необходимости произведите восстановление рабочих поверхностей
путем проточки, либо обработки фасок шлифовальным камнем.
|
|
При замене
направляющих втулок клапанов обработка фасок производится
в обязательном порядке. Геометрические параметры седел клапанов
показаны на сопроводительной иллюстрации, сравните фактические
характеристики с требованиями Спецификаций, в случае необходимости
произведите соответствующий восстановительный ремонт.
|
|
|
|
Направляющие втулки клапанов

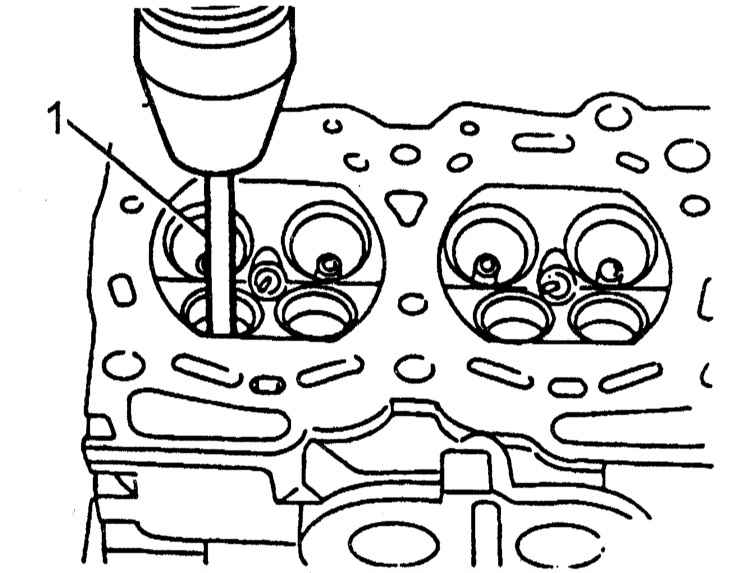

Выпрессовывание направляющих втулок клапанов производится
при помощи специального приспособления

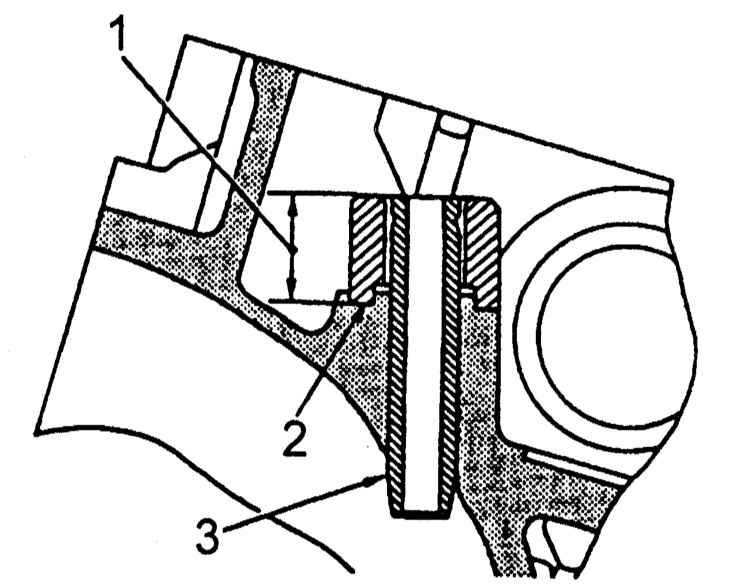

Посадка направляющей втулки производится с применением специального
калиброванного ограничителя величины выступания
Впускные и выпускные клапаны

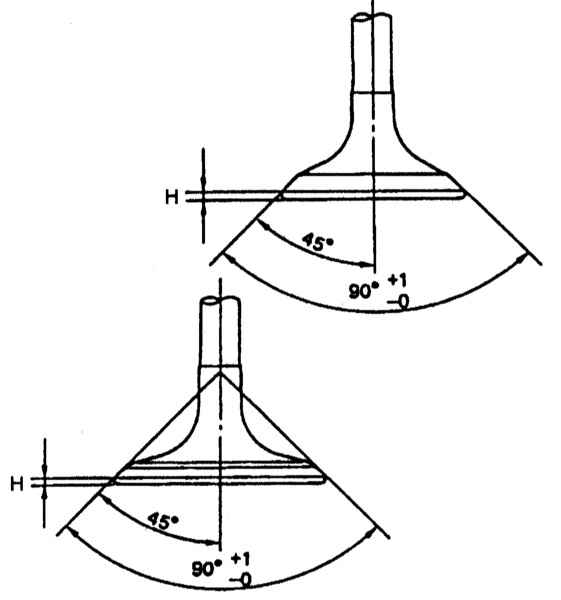

Геометрические параметры тарелок клапанов
|
|
| 1. Внимательно осмотрите тарелки стержни клапанов. В случае
выявления дефектов, деформаций или износа замените клапан.
2. Клапан также подлежит замене, если ширина цилиндрической части
его тарелки, - поясок, - оказывается ниже оговоренного в Спецификациях
предельного допустимого значения.
3. Если клапаны находятся в удовлетворительном состоянии, следует
произвести их притирку к своим седлам. Притирка выполняется с применением
специальной абразивной пасты. И производится до появления на поверхности
фаски ровного непрерывного кольца матовой окраски.
4. Закончив притирку, тщательно удалите все следы абразива и установите
новые маслоотражательные колпачки. |
|
|
|

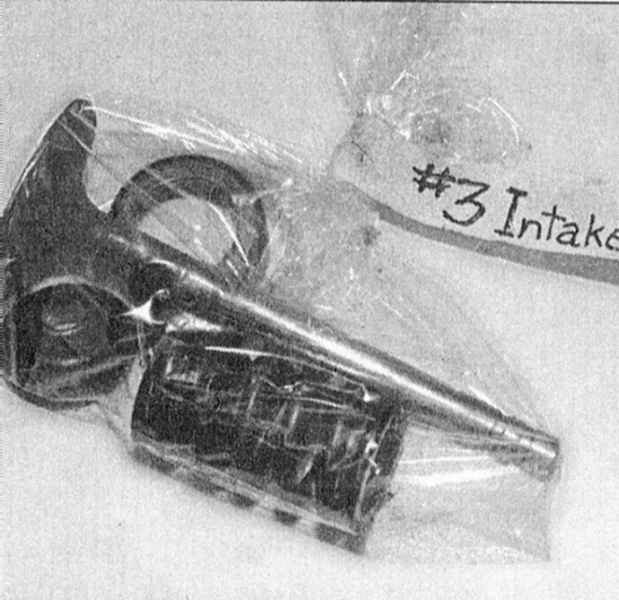

После притирки каждый клапан
оказывается “привязан” к конкретному седлу!
|
Клапанные пружины
|
|
| 1. Проверьте клапанные пружины на наличие механических повреждений.
2. Измерьте длину пружин в свободном состоянии и под нагрузкой.
Сравните результаты измерений с требованиями Спецификаций.
Дефектные и просевшие пружины замените.
3. Для проверки торцовки пружины ее следует установить вертикально
на плоскую поверхность и измерить величину отклонения от вертикали
при помощи угольника. Пружины с нарушением торцовки также подлежат
замене. |
|
Маслоотражательные колпачки
|
|
|
1. Замена маслоотражательных колпачков производится
при износе их рабочих кромок, при смещении или утрате распорных
пружин, а также после восстановления рабочих поверхностей клапанов
и замене направляющих втулок.
2. Посадка новых колпачков на выступающие части направляющих втулок
производится при помощи специальной оправки после предварительного
смазывания их чистым двигательным маслом.
|
|
|
|
Колпачки впускных и выпускных
клапанов отличаются по типоразмеру и могут быть идентифицированы по цветовой
маркировке. Так, резиновая основа колпачков впускных клапанов имеет черный
цвет, выпускных - коричневый. Пружинная часть всех колпачков имеет белый
цвет.
|
Сборка
|
|
1. Установите заглушку в литье левой головки цилиндров.
2. Смажьте стержни клапанов чистым двигательным маслом, затем аккуратно
заправьте клапаны в свои направляющие втулки, - постарайтесь не повредить
рабочие кромки маслоотражательных колпачков.
3. Установите клапанные пружины и их тарелки.
|
|
Проследите,
чтобы пружины устанавливались витками с укороченным шагом
к головке!
|
4. При помощи специального инструмента поочередно сожмите пружины
всех клапанов и посадите в приемные канавки на стержнях сухари разрезных
замков, - временная (до отпускания пружины) фиксация сухарей может
быть обеспечена при помощи мазка консистентной смазки.
|
|
Отпускайте
сжимающий пружину инструмент следует отпускать медленно и
осторожно!
|
5. Закончив установку сухарей, легонько обстучите пружину молотком
с мягким бойком для усадки компонентов.
6. На двигателях SOHC установите на место распределительный вал с
суппортом и ось коромысел привода клапанов.
7. Установите крышку головки цилиндров.
|
|
Установка
Головка цилиндров

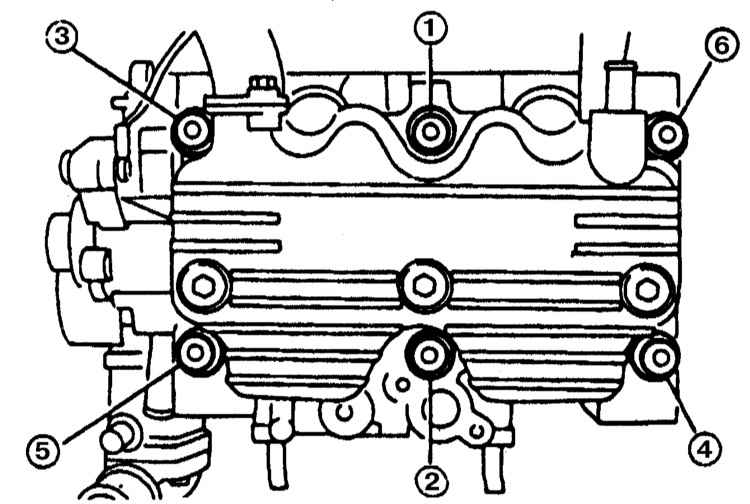

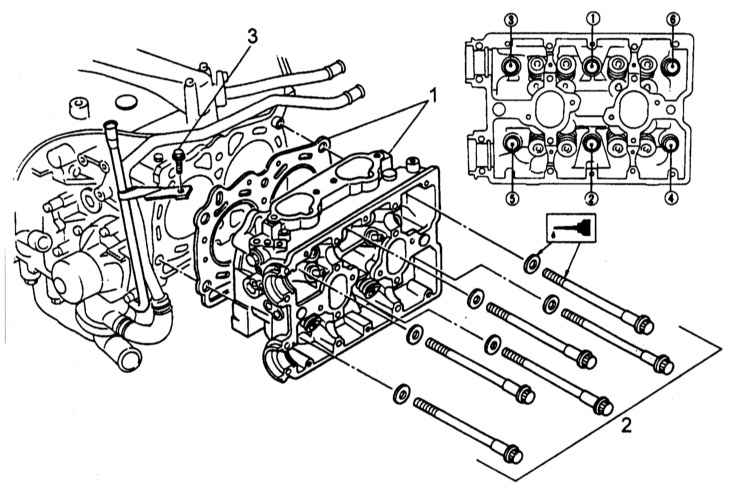

Порядок затягивания болтов крепления головки цилиндров на двигателях
DOHC (см. текст)
|
|
|
|
|
|
|
|
1. Заменив уплотнительную прокладку, установите
головку цилиндров на свое штатное место на блоке.
2. Смажьте резьбовые части крепежных болтов, нижние поверхности их
головок и шайбы двигательным маслом.
3. Вверните болты и затяните их в строго определенном порядке (см.
ниже), с усилием 29 Нм. Действуя в прежнем
порядке затяните крепеж с усилием второй стадии (69
Нм). На последнем этапе затягивания следует отпустить все болты
на 180°, затем завернуть на тот же угол обратно. |
| 4. На двигателях SOHC затягивание производится
в следующем порядке: сначала затяните болты (1) и (2) с усилием 34
Нм, затем болты (3), (4), (5) и (6) с усилием 15
Нм. Далее дотяните все болты в порядке их нумерации еще на
80 ÷ 90 (не более) градусов. |
|
5. На двигателях DOHC сначала затяните болты (1)
и (2) с усилием 36.8 Нм, затем болты (3), (4), (5) и (6) с усилием
20 Нм. Затем дотяните все болты в порядке нумерации на 80
÷ 90 (не более)градусов.
6. На заключительном этапе на всех двигателях следует дотянуть болты
еще на 80 ÷ 90 градусов.
|
|
Суммарный угол дотягивания болтов на последних двух этапах
не должен превышать 180°! |
7. Затяните болт крепления направляющей трубки щупа измерения уровня
двигательного масла.
8. На двигателях SOHC установите на место компоненты привода ГРМ (см.
Раздел Разборка привода ГРМ, - снятие, проверка состояния и установка компонентов).
|
|
Впускной трубопровод
Двигатели SOHC
|
|
|
1. Установите патрубок охладительного тракта, -
не забудьте заменить уплотнительные прокладки.
2. Установите впускной трубопровод, - также замените прокладки.
3. Установите датчик положения коленчатого вала и датчик детонации,
- перед установкой датчиков следует обдуть их сжатым воздухом с
целью удаления опилок и прочих посторонних частиц.
4. Подсоедините электропроводку, - проследите за надежностью крепления
разъемов в своих кронштейнах.
5. Восстановите исходное подсоединение к блоку цилиндров шлангов
и патрубков.
6. Установите генератор и компрессор К/В со своими опорными кронштейнами.
7. Установите рулевой насос.
8. Установите ручейковый приводной ремень.
|
|
Двигатели DOHC
|
|
|
1. Установите распределительные валы, крышки головки
цилиндров и сопутствующие компоненты.
2. Установите компоненты привода ГРМ (см. Раздел Разборка привода ГРМ, - снятие, проверка состояния и установка компонентов).
3. Установите патрубок охладительного тракта, - не забудьте заменить
прокладки.
4. Заменив уплотнительные прокладки, установите на свое место впускной
трубопровод.
5. Установите расширительный бачок системы охлаждения.
6. Установите датчики положения коленчатого и распределительного
валов и датчик детонации, - перед установкой датчиков следует обдуть
их сжатым воздухом с целью удаления опилок и прочих посторонних
частиц.
7. Подсоедините электропроводку, - проследите за надежностью крепления
разъемов в своих кронштейнах.
8. Восстановите исходное подсоединение к блоку цилиндров шлангов
и патрубков.
9. Установите генератор и компрессор К/В со своими опорными кронштейнами.
10. Установите рулевой насос.
11. Установите ручейковый приводной ремень.
|
|
|
