7.3.8. Снятие и установка электродвигателя корректора фар

ПРИМЕЧАНИЕ Для снятия исполнительного механизма корректора необходимо снять блок-фару.

Снимите фару.

Поверните электродвигатель на 1/8 оборота наружу, чтобы отсоединить его от блок-фары.

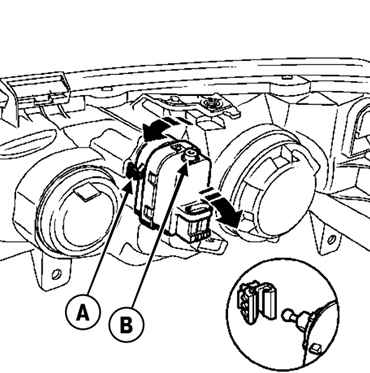

Рис. 7.19. Снятие электродвигателя корректора фар: А – выступ; В – винт

Немного отодвиньте в сторону выступ А, чтобы не сломать его (рис. 7.19).

Слегка покачивая исполнительный механизм, отсоедините шаровую головку от параболического отражателя.

ПРИМЕЧАНИЕ Для упрощения разъединения вверните на несколько оборотов винт В (см. рис. 7.19).

Держа лампу за цоколь, отведите параболический отражатель назад от блок-фары.

Защелкните шаровую головку в фиксаторе фары.

Введите электродвигатель в блок-фару.

Поверните электродвигатель на 1/8 оборота, чтобы зафиксировать его в блок-фаре.

Соедините разъем.

Установите крышку.

Отрегулируйте фары.
