7.3.13. Снятие и установка датчика высоты корректора фар задней части кузова

Снятие

Разъедините разъем.

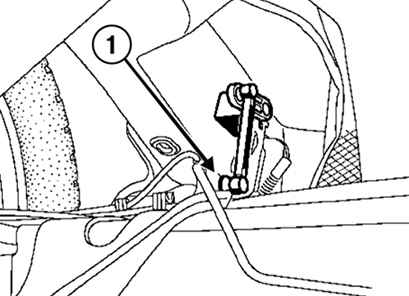

Рис. 7.27. Снятие стопора датчика: 1 – стопор

Снимите стопор (рис. 7.27).

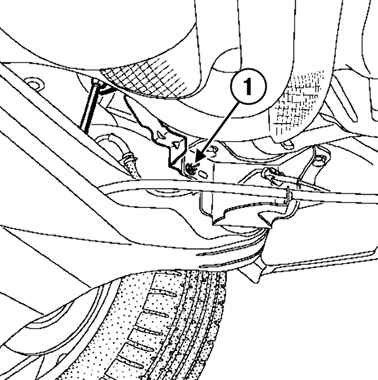

Рис. 7.28. Снятие болта крепления датчика: 1 – болт

Открутите болт крепления датчика высоты задней части кузова (рис. 7.28).

Установка

Установите датчик с кронштейном на автомобиле.

Затяните требуемым моментом 8 Н·м болт крепления датчика высоты передней части кузова.

ВНИМАНИЕ

Обязательно заменяйте стопор после каждого снятия.

ПРИМЕЧАНИЕ

Датчик высоты передней части кузова отличаетеся по своим электронным характеристикам от датчика высоты задней части кузова, поэтому очень важно не перепутать их.

На датчик высоты задней части кузова нанесена метка зеленого цвета.

Выполните калибровку ЭБУ.

Отрегулируйте фары.а
