7.3.12. Снятие и установка датчика высоты корректора фар передней части кузова

Снятие

Разъедините разъем.

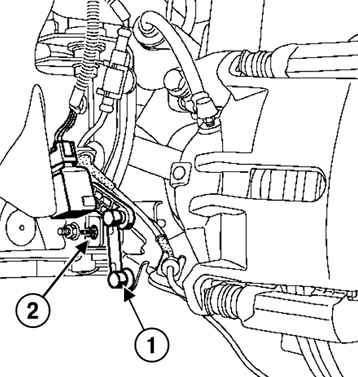

Рис. 7.26. Снятие датчика высоты корректора фар передней части кузова: 1 – стопор; 2 – болт крепления

Снимите стопор и открутите болт крепления датчика высоты передней части кузова (рис. 7.26).

Установка

Установите датчик с кронштейном на автомобиле.

Затяните требуемым моментом 8 Н·м болт крепления датчика высоты передней части кузова.

ВНИМАНИЕ

Обязательно заменяйте стопор после каждого снятия.

ПРИМЕЧАНИЕ

Датчик высоты передней части кузова отличаетеся по своим электронным характеристикам от датчика высоты задней части кузова, поэтому очень важно не перепутать их.

На датчик высоты передней части кузова нанесена метка желтого цвета.

Выполните калибровку ЭБУ.

Отрегулируйте фары.
