3.7.1. Кожух сцепления с нажимным диском в сборе и ведомый диск сцепления (двигатели K4J и К4М)

Наружный диаметр ведомого диска: 200 мм.

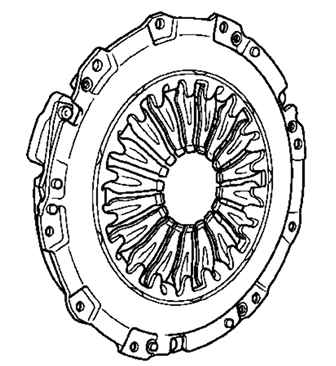

Рис. 3.14. Кожух сцепления с нажимным диском в сборе

Толщина ведомого диска: 6,9 мм.

Число шлицов: 26.

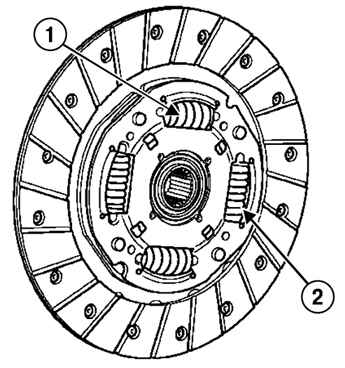

Рис. 3.15. Ведомый диск сцепления: 1, 2 – метки пружин

Цвет маркировки пружин 1 и 2 ведомого диска: серый (см. рис. 3.15).
