3.1.9. Механизм натяжения зубчатого ремня и шкивыШКИВ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите зубчатый
ремень. |
 |

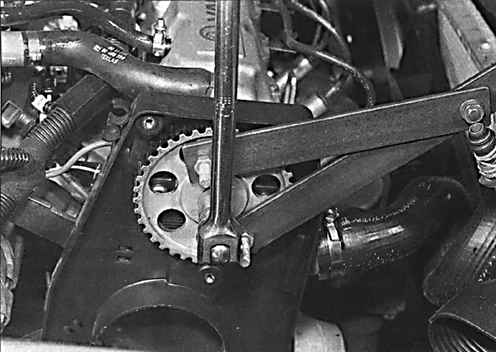

2. Зафиксируйте распределительный
вал от проворачивания одним из следующих способов. Используйте специальный
инструмент, изготовленный из двух стальных полос с болтами на концах,
которые входят в отверстия шкива распределительного вала. |

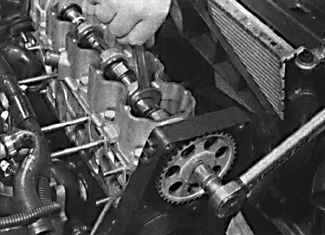

| 3. Снимите крышку головки блока
цилиндров и зафиксируйте от проворачивания распределительный вал гаечным
ключом за пазы распределительного вала. |
| 4. Отвинтите болт крепления шкива
распределительного вала и снимите шкив. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Проверьте масляное
уплотнительное кольцо распределительного вала на износ и повреждение
и, при необходимости, замените его. |
 |

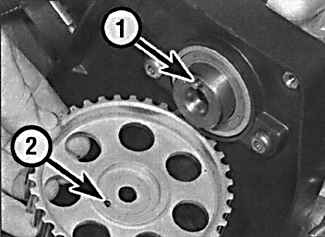

2. Установите шкив распределительного
вала. При этом совместите отверстие на шкиве (2) с установочным штифтом
распределительного вала (1). |
| 3. Затяните болт крепления шкива
коленчатого вала требуемым моментом. При этом удерживайте распределительный
вал от проворачивания. |
 |
4. Установите зубчатый ремень
и крышку головки блока цилиндров. |
|
ШКИВ КОЛЕНЧАТОГО ВАЛА
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите зубчатый ремень. |
| 2. Снимите зубчатый шкив с коленчатого вала. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |

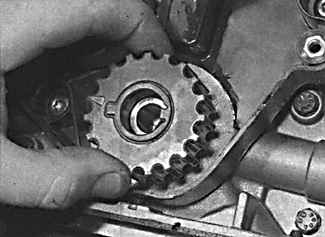

| 1. Проверьте, что сегментная шпонка
расположена в пазу коленчатого вала. |
 |
2. Совместите паз шкива коленчатого
вала с сегментной шпонкой и установите шкив на коленчатый вал. |
| 3. Установите зубчатый ремень. |
|
МЕХАНИЗМ НАТЯЖЕНИЯ
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите зубчатый ремень. |
 |

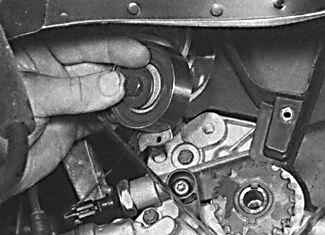

2. Отвинтите болты и удалите
механизм натяжения в сборе с корпуса масляного насоса. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |

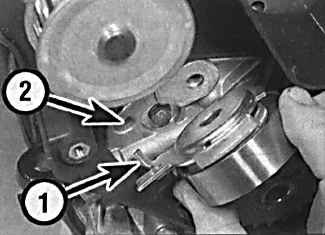

Установите механизм натяжения зубчатого
ремня (1) на кожух масляного насоса. При этом выступ на опорной пластине
должен быть правильно расположен в отверстии кожуха масляного насоса
(2). Затяните болты крепления механизма натяжения зубчатого ремня
требуемым моментом. |
|
|
