4.18. Радиатор отопителяСнятие
Снятие пластикового кожуха радиатора отопителя

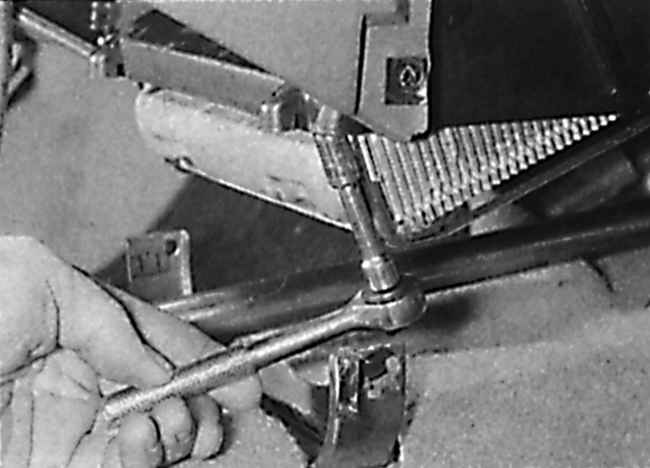

Отвинчивание винта крепления ремня радиатора отопителя
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Слейте охлаждающую жидкость из системы охлаждения.
|
| 2. Работая в моторном отсеке, снимите шланги,
подающие охлаждающую жидкость к радиатору отопителя с патрубков радиатора
отопителя. |
| 3. В салоне автомобиля снимите переднюю часть
центральной консоли. |
| 4. Отвинтите два винта в передней части и два
винта в задней части и снимите пластиковый кожух радиатора отопителя
(см. рис. Снятие пластикового кожуха радиатора отопителя ).
|
| 5. Отвинтите два винта, крепящих переднюю часть
ремней крепления радиатора отопителя, затем опустите ремни вниз и
извлеките радиатор отопителя с панели (см. рис. Отвинчивание винта
крепления ремня радиатора отопителя). Извлеките патрубки радиатора
отопителя из перегородки моторного отсека. При наличии снимите уплотни
тельные кольца патрубков радиатора отопителя. |
|
Установка

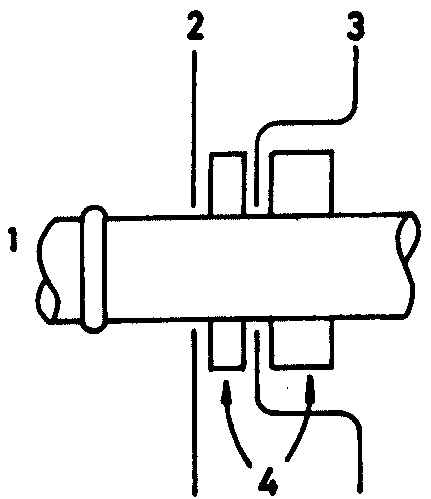

Расположение уплотнительных колец на патрубке радиатора отопителя
|
|
1 – патрубок радиатора отопителя;
2 – перегородка моторного отсека;
3 – кожух отопителя;
4 – уплотнительные кольца |
Установка производится в последовательности, обратной снятию с учетом следующих
моментов...
|
