4.10. Двигатель переборка9. Двигатель - переборка
|
|

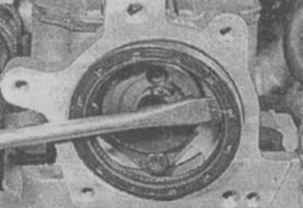

9.1 Извлеките сальник из задней части кожуха распределительного вала
|
1. При помощи отвертки извлеките сальник из задней части кожуха распределительного вала (9.1).
|
|

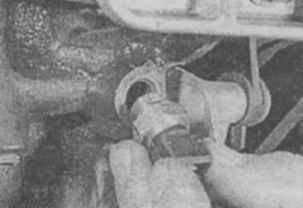

9.2 Вывинтите переключатель давления масла.
|
2. Снимите переключатель контрольной лампы давления масла (9.2).
3. Снимите масляный щуп.
4. Отсоедините вентиляционный шланг от кожуха распределительного вала.
|
|

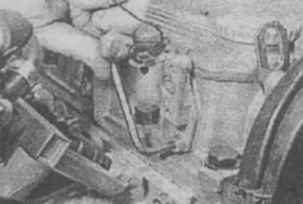

9.5 Снимите кронштейн вспомогательного воздушного клапана
|
5. В моделях инжекторного типа, отвинтите кронштейн вспомогательного воздушного клапана от кожуха распределительного вала (9.5).
|
|

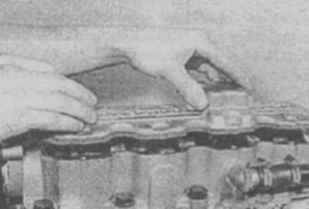

9.6а Снимите крышку распределительного вала...
|
|
|

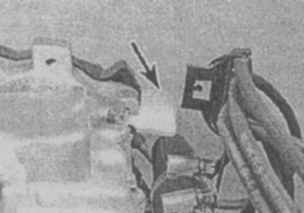

9.6в Кронштейн проводов (указан стрелкой)
|
6. Вывинтите болты и снимите крышку распределительного вала. Снимите пробковую прокладку. Примите во внимание расположение кронштейна проводов (9.6а, 9.6б, 9.6в).
|
|
9.7б ...и снимите шкив охлаждающего вентилятора
|
7. Снимите шкив охлаждающего вентилятора (9.7а, 9.7б).
|
|
9.8а Отсоедините зажимы...
|
|
|

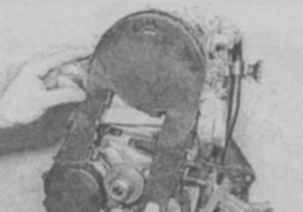

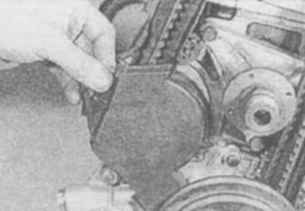

9.8б ... снимите верхнюю крышку газораспределительного ремня...
|
8. Снимите две крышки газораспределительного ремня (9.8а, 9.8б, 9.8в)
|
|

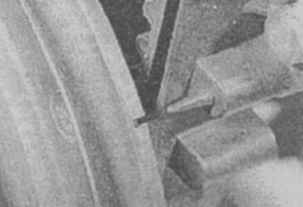

9.9а Совместите прорезь в звездочке распределительного вала с указателем на задней крышке ремня
|
|
|

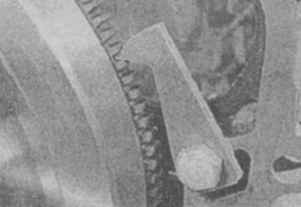

9.9б Совместите прорезь в шкиве коленчатого вала с указателем на задней крышке ремня
|
9. Совместите синхронизационные метки звездочки распределительного вала и шкива коленчатого вала (9.9а, 9.9б).
|
|

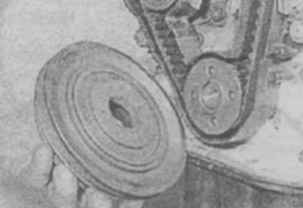

9.10 Снимите шкив коленчатого вала
|
10. Отсоедините шкив коленчатого вала от звездочки (9.10).
11. Вывинтите болт, крепящий секцию крышки газораспределительного ремня к кожуху масляного насоса.
|
|

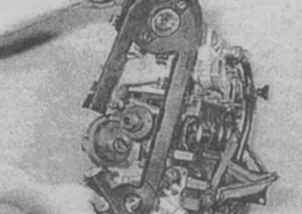

9.12 Снимите газораспределительный ремень
|
12. В моделях раннего выпуска 1993 года) ослабьте три болта, крепящих водяной насос к блоку цилиндров. Поверните корпус насоса против часовой стрелки и снимите газораспределительный ремень (9.12).
13. В более поздних моделях (1993 года и позднее) ослабьте болт натяжителя. Отведите натяжитель в сторону от ремня и снимите ремень.

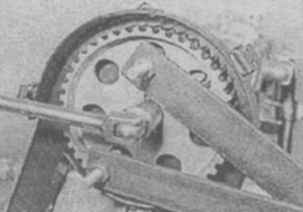

14. Вывинтите болт звездочки коленчатого вала, предварительно застопорив маховик (9.14).
|
|

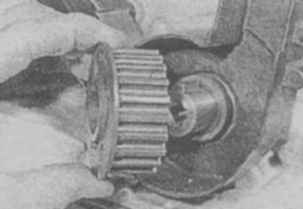

9.15а Снимите звездочку коленчатого вала...
|
|
|

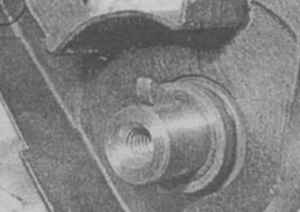

9.15б ...сегментную шпонку.
|

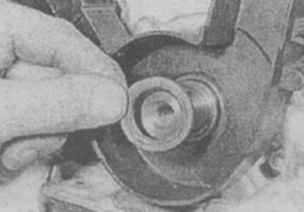

15. Снимите звездочку коленчатого вала, сегментную шпонку и упорную шайбу (9.15а, 9.15б, 9.15в).
|
|

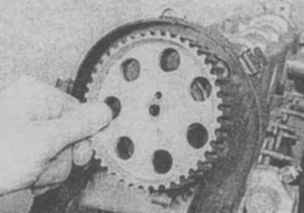

9.16б ...и снимите звездочку распределительного вала
|
16. Вывинтите болт звездочки распределительного вала и снимите звездочку (9.16а, 9.16б).
17. Вывинтите три болта и снимите водяной насос.
|
|
9.18 Снимите заднюю крышку газораспределительного ремня
|
18. Снимите заднюю крышку газораспределительного ремня (9.18).
|
|

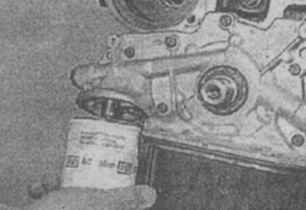

9.19 Вывинтите масляный фильтр
|
19. Снимите масляный фильтр (9.19).
|
|

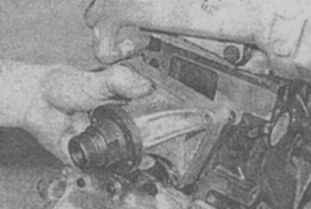

9.20 Снимите кронштейн ступицы вентилятора
|
20. Снимите кронштейн ступицы охлаждающего вентилятора (9.20).
|
|
9.21б ...и снимите кожух термостата...
|
|
|

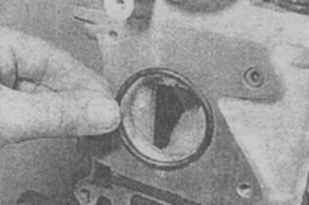

9.21в ...и уплотнительное кольцо
|
21. Снимите кожух термостата и уплотнительное кольцо (9.21а, 9.21б, 9.21в).
|
|

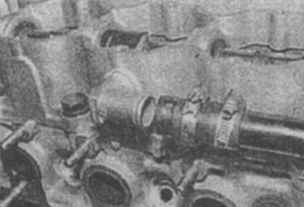

9.22а Отсоедините вентиляционную трубку от блока цилиндров...
|
|
|
9.22б ...и от кожуха распределительного вала
|
22. Отсоедините вентиляционную трубку от кожуха распределительного вала и блока цилиндров (9.22а, 9.22б).
23. Ослабьте каждый из болтов головки цилиндров на 1 /4 оборота, затем на пол оборота. Полностью вывинтите болты.
24. Снимите кожух распределительного вала и распределительный вал.
25. Снимите головку цилиндров.

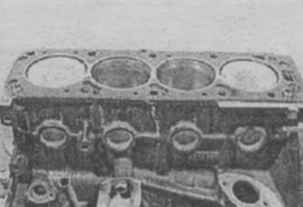

26. Снимите прокладку (9.26).
|
|
9.27а Вывинтите болты (указаны стрелками)...
|
|
|
9.27б ...снимите упорную пластину...
|
|
|

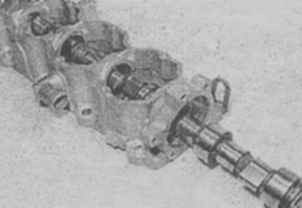

9.27в ...и достаньте распределительный вал
|
27. Вывинтите болты упорной пластины распределительного вала и до станьте распределительный вал из кожуха (9.27а, 9.27б, 9.27в).
|
|

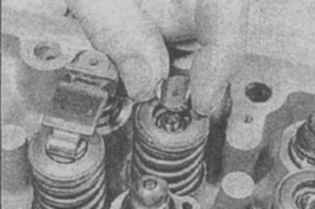

9.28б ...упорные подкладки...
|
|
|

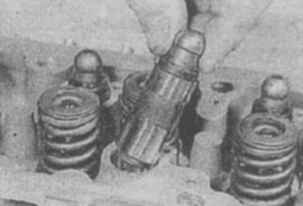

9.28в ...и гидравлические подъемники клапанов
|
28. Достаньте из головки цилиндр коромысла и упорные подкладки. Достаньте гидравлические подъемники клапанов и опустите их в емкость, наполненную моторным маслом (9.28а, 9.28б, 9.28в).
|
|

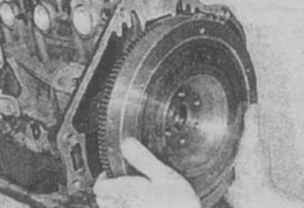

9.29б ...и снимите маховик
|
29. Вывинтите болты маховика и снимите его (9.29а, 9.29б).
30. Переверните двигатель.
|
|

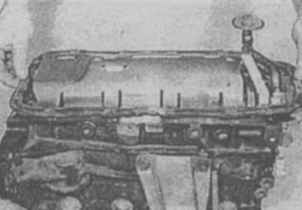

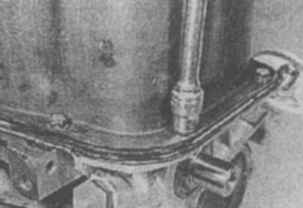

9.31б ...и снимите масляный поддон
|
31. Вывинтите болты и снимите масляный поддон (9.31а, 9.31б).
|
|

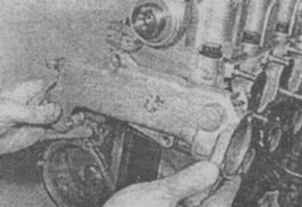

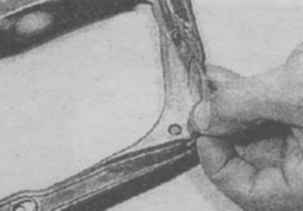

9.32а Снимите перегородку...
|
|
|
9.32б ...и отсоедините от нее резиновую прокладку
|
32. Снимите перегородку и отсоедните от нее резиновую прокладку (9.32а, 9.32б).
|
|

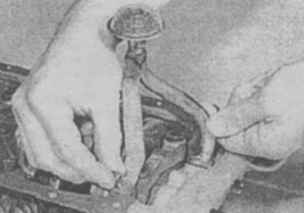

9.33 Снимите маслозаборный патрубок
|
33. Снимите маслозаборный патрбок (9.33).
|
|

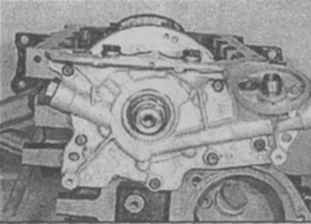

9.34а Болты масляного насоса
|
34. Вывинтите болты и отсоедините масляный насос от блока цилиндров, снимите прокладку (9.34а, 9.34б).
|
|
9.34б Снимите масляный насос
|
35. Пронумеруйте крышки шатунных подшипников.
|
|
9.36 Снимите крышку шатуна
|
36. Выкрутите болты крышки шатуна цилиндра N1 и снимите крышку. Достаньте поршень и шатун из цилиндра (9.36).
37. Проведите аналогичную процедуру с остальными шатунами.
|
|

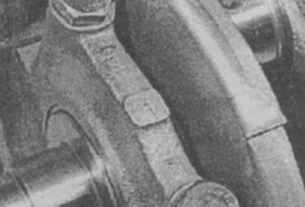

9.38 Крышка первого коренного подшипника
|
38. Крышки коренных подшипников должны быть пронумерованы, если это не так, пронумеруйте их сами (9.38).
|
|

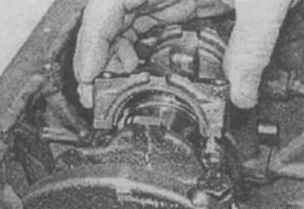

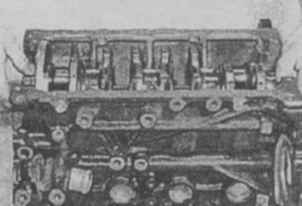

9.39 Снимите крышку центрального подшипника
|
39. Вывинтите болты крышек коренных подшипников и снимите крышки (9.39).
|
|
9.40 Снимите коленчатый вал.
|
40. Снимите коленчатый вал и сальник (9.40).
41. Снимите верхние вкладыши коренных подшипников (9.41).
|
