20.5. Суппорт переднего тормоза снятие, переборка и установка4. Суппорт переднего тормоза - снятие, переборка и установка
Снятие
1. Снимите колесо.
|

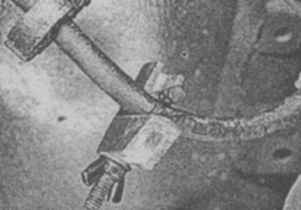

4.2 Пережмите тормозной шланг
|
2. Пережмите тормозной шланг (4.2).
3. Снимите тормозные накладки.
|

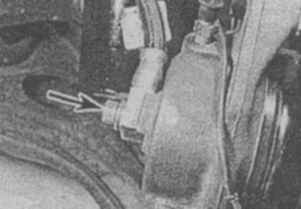

4.4 Болт соединения тормозного шланга на суппорте (указан стрелкой) - суппорт GM
|
4. Открутите болт соединения тормозного шланга и отсоедините его (4.4).
Суппорт GM – модели с двигателем объемом 1,8 и 2,0 л до 1989 года выпуска
|

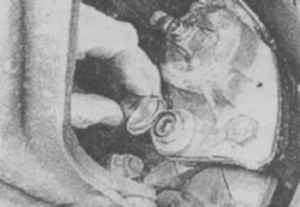

4.5 Снятие колпачков с болтов переднего суппорта
|
5. Снимите колпачки с болтов суппорта (4.5).
6. Открутите крепежные болты и снимите суппорт.
7. Снимите внешние пластиковые колпачки с втулок.
8. Вдавите втулки внутрь и снимите внутренние колпачки.
9. Пометьте и снимите втулки.
10. Установите суппорт в тисках и снимите крепежный кронштейн.
Суппорт ATE (все модели)
11. Снимите тормозные накладки и снимите суппорт.
Суппорт Girling
12. Снимите тормозные накладки, снимите верхний палец суппорта и снимите суппорт.
Переборка - все суппорты
13. Очистите суппорт от грязи и пыли.
|

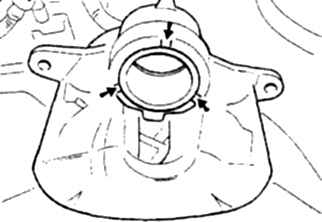

4.14 Отогните три язычка (указаны стрелками) и снимите защитную пластину с поверхности цилиндра
|
14. На суппортах Girling отожмите три язычка и снимите защитную пластинку
15. Достаньте поршень из суппорта и снимите уплотнение.
|
4.16 Снятие гидравлического уплотнения поршня с цилиндра
|
16. Снимите гидравлическое уплотнение поршня (4.16).
17. Выдавите направляющие втулки из суппорта.
18. Тщательно очистите все элементы в метиловом спирте или тормозной жидкости. Высушите все элементы.
19. Проверьте все элементы и замените поврежденные или износившиеся элементы.
20. Проверьте состояние пальцев и направляющих втулок.
21. Приобретите новый поршень и комплект уплотнений, а также смазку.
22. Смажьте поршень, уплотнения и цилиндр смазкой.
23. Установите уплотнение поршня в цилиндр. Установите новое пылезащитное уплотнение на поршень и вставьте поршень в цилиндр.
24. Аккуратно опустите поршень вглубь цилиндра, поворачивая его, если необходимо.
25. Опустите поршень вглубь цилиндра настолько, чтобы внешний край пылезащитного уплотнения попал в канавку на внешней кромке поршня. Если необходимо, поверните поршень так, чтобы вырез на поршне был установлен горизонтально.
26. На суппортах Girling установите защитную пластинку на место.
27. Смажьте направляющие втулки мыльной водой и вдавите их в отверстия на суппорте.
УстановкаСуппорт GM
28. Установите крепежный кронштейн суппорта и затяните крепежные болты до требуемого момента затяжки. Установите суппорт на поворотную цапфу и затяните крепежные болты до требуемого момента затяжки.
29. Установите колпачки на крепежные болты.
30. Проверьте подвижность суппорта.
31. Установите тормозные накладки.
Суппорт ATE - все модели
32. Установите тормозную накладку и установите суппорт на тормозной диск.
33. Очистите резьбу болтов пальцев, нанесите на резьбу несколько капель клея и закрутите болты до требуемого момента затяжки.
34. Установите датчик износа, если необходимо.
35. Установите пружину суппорта.
Суппорт Girling
36. Установите тормозные накладки и установите суппорт на тормозной диск.
37. Очистите резьбу болтов пальцев, нанесите на резьбу несколько капель клея и закрутите болты до требуемого момента затяжки.
38. Установите датчик износа, если необходимо.
39. Установите пружину суппорта.
Все суппорты
40. Установите новые уплотнительные шайбы и затяните болт соединения тормозного шланга до требуемого момента затяжки.
41. Снимите шланговый зажим.
42. Установите колесо и опустите автомобиль на землю.
|
