18.7. Замедляющий выключатель снятие, установка и регулировка

6. Замедляющий выключатель - снятие, установка и регулировка

Снятие

AW03-71L и AW03-71LE,

1. Установите рычаг переключения передач в положение (N).

2. Отсоедините вилку выключателя, расположенную на разделительной перегородке. Перережьте хомут, крепящий провод к заливной трубке коробки передач.

3. Поднимите и закрепите переднюю часть автомобиля.

4. Отсоедините провод от зажима на коробке передач.

6.5 Трубки радиатора трансмиссионной жидкости

5. Отсоедините трубки радиатора трансмиссионной жидкости от коробки передач (6.5).

6. Скрутите контргайку переднего разъема выключателя.

7. Вывинтите задний болт. Согните стопорный зажим и скрутите гайку.

8. Снимите выключатель с коробки передач.

AR25и AR35

9. Установите рычаг переключения передач в положение (N).

10. Отсоедините вилку провода выключателя и освободите провод от зажимов.

11. Поднимите и закрепите переднюю часть автомобиля.

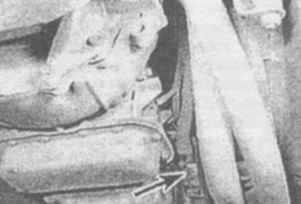

6.12 Расположение замедляющего выключателя (указано стрелкой) - AR25 и AR35

12. Отсоедините провод выключателя от зажимов, расположенных под автомобилем (6.12).

13. Снимите крышку выключателя, ослабьте и скрутите гайку, крепящую переключающий рычаг к коробке передач. Снимите рычаг.

14. Вывинтите два болта и снимите выключатель с переключающего штока.

Установка и регулировка

AW03-71L и AW03-71LE

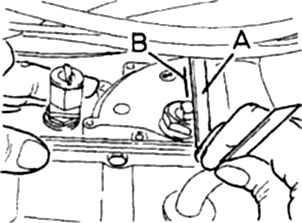

6.15 Установка замедляющего выключателя

А - линейка

В - метка

15. Установка проводится в обратном порядке снятия. Перед тем как затягивать задний болт, выключатель необходимо правильно вставить, для этого установите линейку на верхнюю плоскость штока переключателя. Совместите линию на выключателе с линейкой и затяните болты (6.15).

AR25 и AR35

16. Перед тем, как устанавливать выключатель, проверьте сальник переключающего штока и замените его при необходимости.

17. Установите выключатель на переключающий шток, вставьте два болта и затяните их пальцами. Временно подсоедините переключающий рычаг к штоку и установите рычаг переключения передач в нейтральное положение (N).

18. Выключатель можно отрегулировать двумя способами, механическим и электрическим.

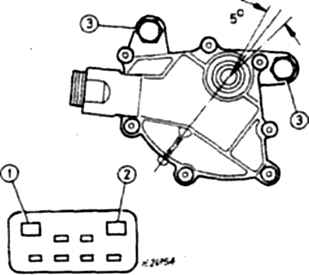

6.19 Электрическая регулировка замедляющего выключателя - AR25и AR35

1. Контакт разъема N1

2. Контакт N3

3. Болты выключателя

19. Для того, чтобы провести электрическую регулировку, подсоедините тестер к контактам 1 и 2 разъема выключателя (6.19). Медленно поверните выключатель, чтобы определить область, в которой он срабатывает. Эта область формирует угол приблизительно в 5°. Установите выключатель в эту область и затяните болты.

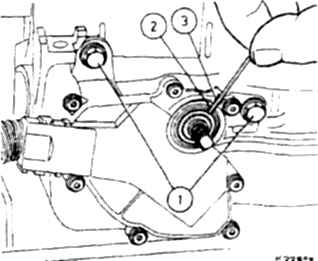

6.20 Механическая регулировка выключателя - AR25 и AR35

1. Болты выключателя

2. Канавки выключателя

3. Канавка переключающего рычага

20. Для механической регулировки Вам понадобится стержень диаметром 2,0-2,3 мм. Поворачивайте выключатель до тех пор, пока не совместятся канавки на выключателе и переключающем рычаге (6.20). Вставьте стержень, затяните болты и достаньте стержень.

21. Установите оставшиеся детали и опустите автомобиль.
