18.4. Тросик механизма переключения пониженной передачи (AW0371L и AW0371LE) снятие, установка и регулировка

3. Тросик механизма переключения пониженной передачи (AW03-71L и AW03-71LE) - снятие, установка и регулировка

Снятие

1. Снимите воздушный фильтр, стопорное кольцо и пружину фиксатора. Отсоедините внешнюю оболочку тросик от сегментного диска и снимите предохранительный зажим (карбюраторные модели).

3.2 Тросик механизма переключения пониженной передачи (А), Тросик дроссельной заслонки (В), Тросик системы круиз контроля (С)

2. Отсоедините внутренний тросик от круглого гнезда. Сожмите пластиковый кронштейн и отсоедините от него внешнюю оболочку тросика (инжекторные модели) (3.2).

3. Срежьте хомут заливной трубки трансмиссионной жидкости.

4. Поднимите и закрепите переднюю часть автомобиля.

5. Слейте трансмиссионную жидкость.

6. Снимите поддон коробки передач и отсоедините заливную трубку.

3.7 Используйте кусочек проволоки (А), чтобы повернуть диск

7. При помощи кусочка проволоки поверните изогнутый диск и отсоедините тросик.

8. Полностью снимите тросик механизма переключения пониженной передачи.

Установка

9. Подсоедините новый тросик, к заливной трубке коробки передач.

10. Слегка смажьте прокладку тросика

11. Подсоедините тросик к изогнутому диску.

12. Отрегулируйте тросик и подсоедините его верхний конец.

13. Установите поддон коробки передач и затяните болты.

14. Установите воздушный фильтр.

15. Опустите автомобиль.

16. Залейте трансмиссионную жидкость.

Регулировка Карбюраторные модели

17. Снимите воздушный фильтр.

3.18 Верхнее соединение тросика механизма переключения пониженной передачи (карбюраторные модели)

1. Тросик акселератора

2. Кулачок

3. Кронштейн

4. Дроссельная заслонка

5. Шток

6. Рычаг

7. Тросик механизма переключения пониженной передачи

А - Пружинный зажим

В - Втулка

18. Снимите пружинный зажим (3.18).

19. Ослабьте регулировочную гайку тросика акселератора. Потяните втулку (В), чтобы дроссельная заслонка (4) уперлась в ограничитель движения, а детали (5) и (6) не вращались друг относительно друга. Закрепите втулку в таком положении.

20. Отрегулируйте педаль акселератора.

21. Медленно нажмите на педаль, чтобы выключатель механизма переключения пониженной передачи был полностью вжат. Установите пружинный зажим (А).

22. Установите воздушный фильтр.

Инжекторные модели

3.23 Верхнее соединение тросика механизма переключения пониженной передачи (инжекторные модели)

1. Тросик акселератора

2. Круглое гнездо

3. Кронштейн

4. Дроссельная заслонка

5. Тросик механизма переключения пониженной передачи

6. Втулка

А - пружинный зажим

В - предохранительный зажим

23. Ослабьте предохранительный зажим (В) (3.23).

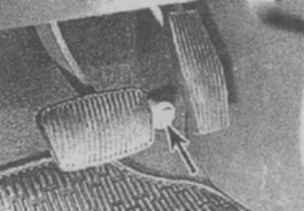

3.24 Переключатель механизма переключения пониженной передачи

24. Нажмите педаль акселератора, чтобы она коснулась переключателя механизма переключения пониженной передачи (3.24).

25. Потяните втулку, чтобы дроссельная заслонка уперлась в ограничитель движения, установите пружинный зажим.

26. Отрегулируйте педаль акселератора.

27. Ослабьте пружинный зажим (А).

28. Медленно нажмите на педаль, чтобы выключатель механизма переключения пониженной передачи был полностью вжат. Установите пружинный зажим (А).
