15.5. Компоненты системы предпускового подогрева снятие и установка

4. Компоненты системы предпускового подогрева -снятие и установка

Узел контроля системы предпускового подогрева

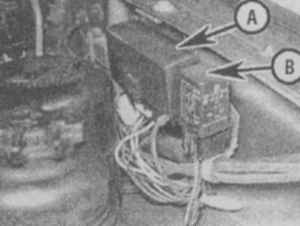

4.1 Узел контроля системы подогрева (А) и реле элемента подогрева топливного фильтра (В)

1. Узел находится слева и сзади отделения двигателя, за бачком жидкости гидроусилителя и вакуумной камерой. Для доступа поднимите пластиковую крышку (4.1).

2. Отсоедините провод минусовой клеммы аккумулятора.

3. Отверните стопорный болт и извлеките крепление. Отсоедините провод и снимите узел со скобы.

4. Установка проводится в обратном порядке снятия.

Элемент подогрева топливного фильтра

5. Снимите топливный фильтр. Если фильтр при снятии повреждён, при сборке необходимо будет установить новый.

6. Отсоедините провод минусовой клеммы аккумулятора, затем отсоедините провод от элемента подогрева.

7. Отверните центральный болт и снимите элемент подогрева. Извлеките уплотнительное кольцо. При сборке необходимо будет использовать новое.

8. Установка проводится в обратном порядке снятия.

9. Установите топливный фильтр, как описано в соответствующей Главе.

Температурный переключатель элемента подогрева топливного фильтра

4.10 Температурный переключатель элемента подогрева топливного фильтра (указан стрелкой)

10. Отсоедините провод минусовой клеммы аккумулятора, затем отсоедините провод от температурного пере-ключателя сбоку корпуса топливного фильтра (4.10).

11. Поместите абсорбирующий материал под корпусом фильтра, заткните отверстие корпуса для предотвращения потери топлива и попадания грязи.

12. Замените уплотнительное кольцо переключателя и установите переключатель на прежнее место. Подсоедините провода.

Реле и предохранители

13. Реле элемента подогрева топливного фильтра и предохранитель находятся возле узла контроля системы подогрева.

Датчик температуры охлаждающей жидкости

14. Датчик температуры охлаждающей жидкости крепится к корпусу термостата. Для снятия и установки смотрите соответствующую Главу.
