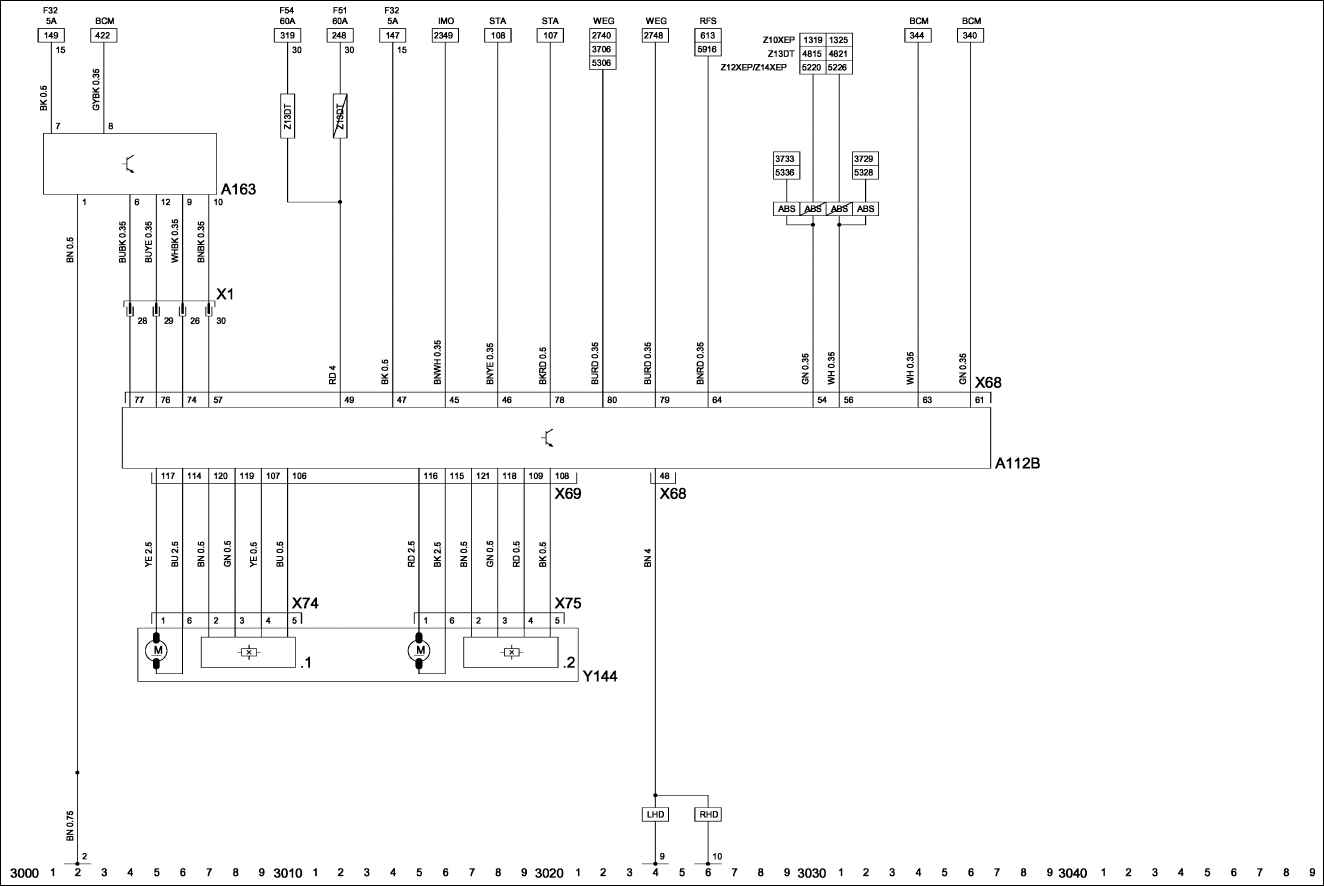

9.21. Схема № 20: механическая коробка передач с автоматическим сцеплением (Easytronic)

Компоненты

A112B – блок управления – механическая коробка передач с автоматическим сцеплением.

Y144.1 – электродвигатель – коробка передач, выбор.

A163 – переключатель – рычаг переключения передач.

Y144.2 – электродвигатель – коробка передач, переключение.

Y144 – узел – исполнительные механизмы трансмиссии.

Разъемы

X1 – приборная панель и передняя часть кузова.

X74 – автоматическая коробка передач и узел – исполнительные элементы трансмиссии.

X68 – передняя часть кузова и блок управления – механическая коробка передач с автоматическим сцеплением.

X75 – автоматическая коробка передач и узел – исполнительные элементы трансмиссии.

X69 – автоматическая коробка передач и блок управления – механическая коробка передач с автоматическим сцеплением.

2 – туннель.

10 – кузов, сзади, слева.

9 – моторный отсек – справа.

Сокращения

5A – 5 ампер.

IMO – иммобилайзер.

15 – 12 вольт при включенном зажигании.

LHD – левостороннее управление.

30 – 12 вольт.

RFS – фонари заднего хода.

60A – 60A.

RHD – правостороннее управление.

ABS – антиблокировочная тормозная система.

STA – запуск и зарядка.

BCM – модуль управления кузовным оборудованием.

WEG – сигнал скорости автомобиля.

F32 – предохранитель F32.

Z10XEP – двигатель Z10XEP.

F51 – предохранитель F51.

Z12XEP/Z14XEP – двигатель Z12XEP/Z14XEP.

F54 – предохранитель F54.

Z13DT – двигатель Z13DT.
