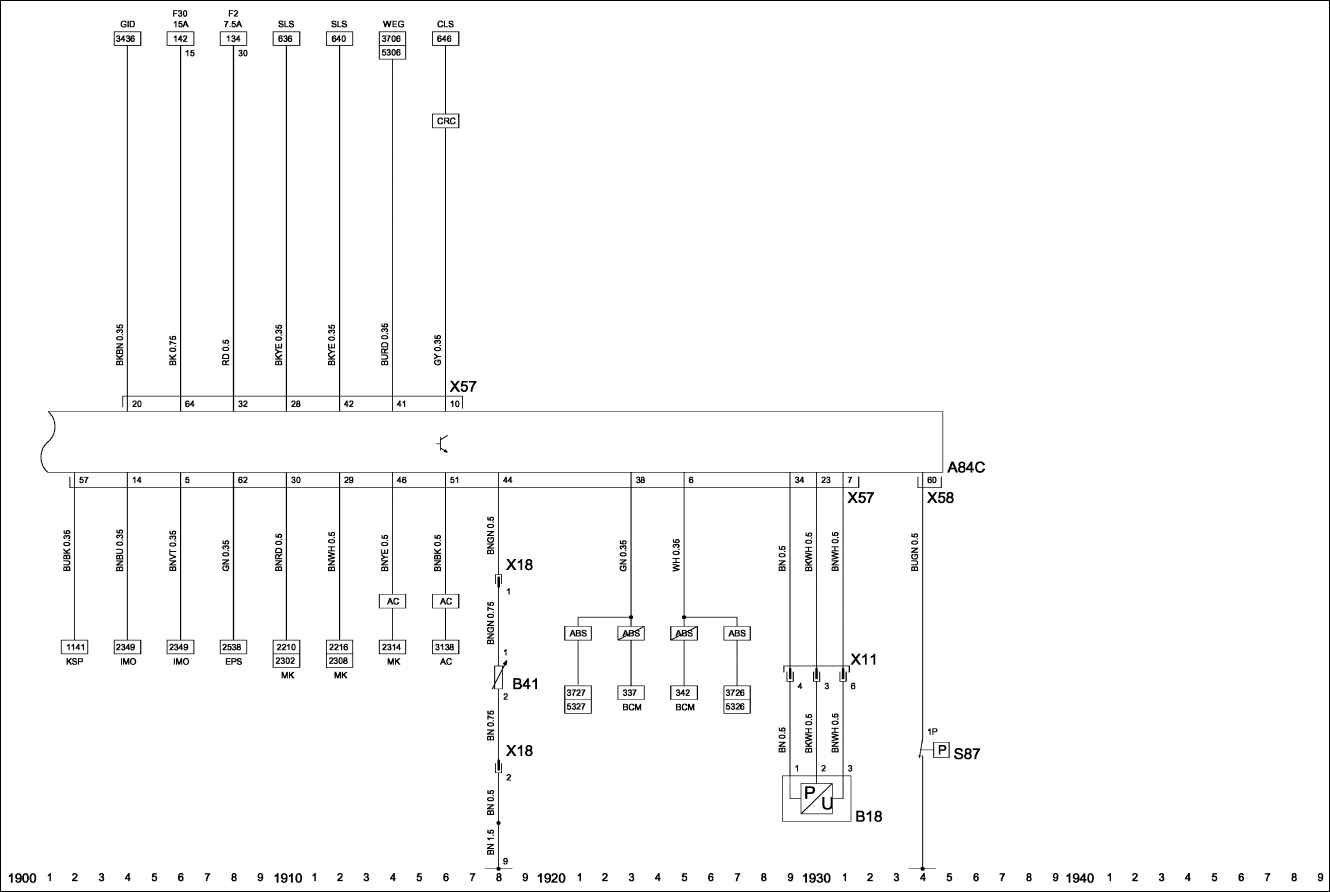

9.13. Схема № 12: двигатель Z18XE, Simtec 71 (часть 2) Компоненты
A84C – контроллер – Simtec.
B41 – датчик – уровень масла в двигателе.
B18 – датчик – давление, кондиционер.
S87 – выключатель – давление масла.
Разъемы
X11 – передняя часть кузова и вентилятор.
X57 – передняя часть кузова и контроллер – Simtec.
X18 – передняя часть кузова и двигатель.
X58 – двигатель и контроллер – Simtec.
Точки соединения с массой
9 – моторный отсек – справа
Сокращения
7.5A – 7.5 ампер.
EPS – рулевое управление с электроусилителем.
15 – 12 вольт при включенном зажигании.
F2 – предохранитель F2.
15A – 15 ампер.
F30 – предохранитель F30.
30 – 12 вольт.
GID – графический информационный дисплей.
ABS – антиблокировочная тормозная система.
IMO – иммобилайзер.
AC – кондиционер.
KSP – топливный насос.
BCM – модуль управления кузовным оборудованием.
MK – охлаждение двигателя.
CLS – переключатель сцепления.
SLS – выключатель стоп-сигнала.
CRC – круиз-контроль.
WEG – сигнал скорости автомобиля.
|
