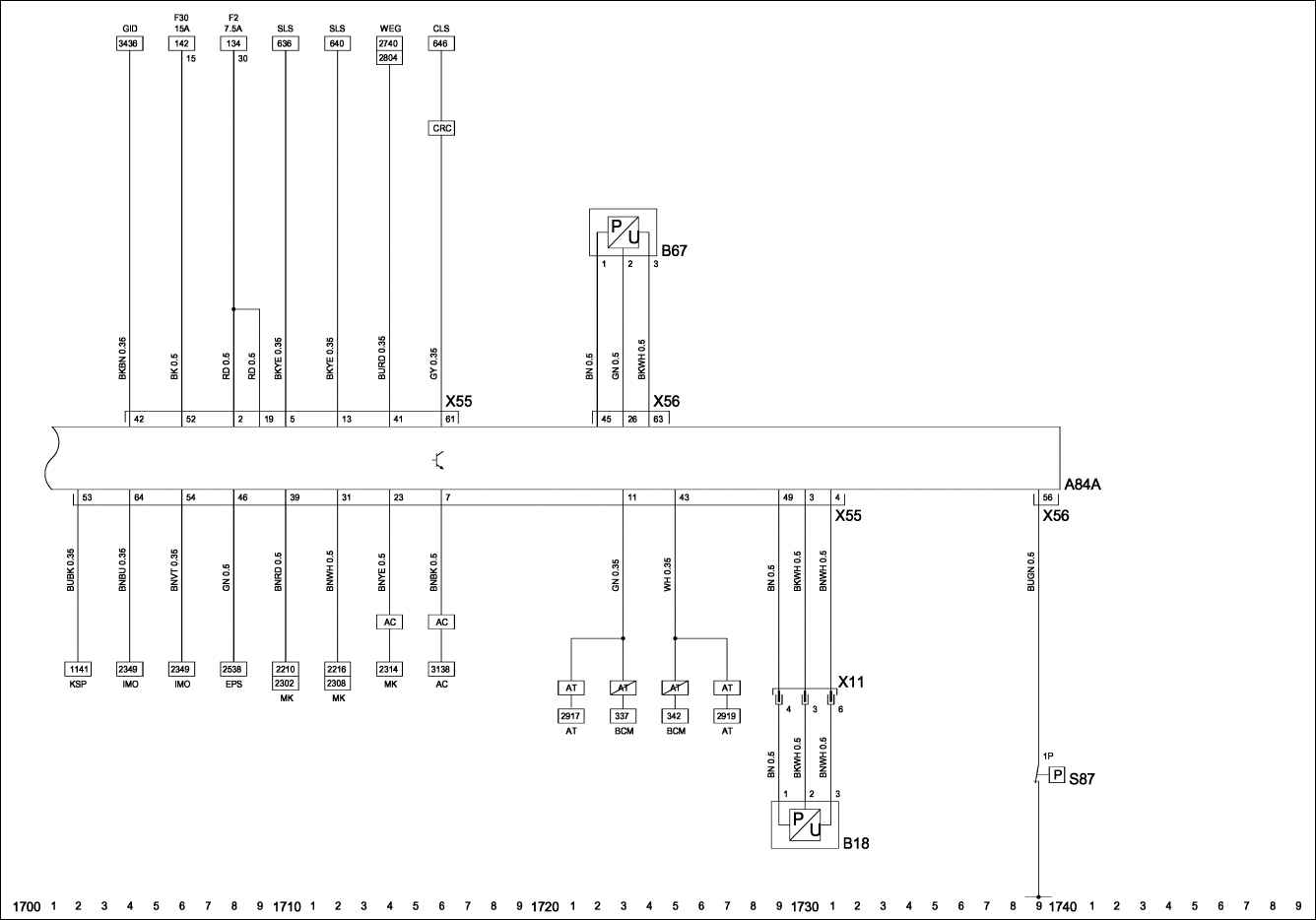

9.10. Схема № 9: двигатель Z14XE, Multec S (F) (часть 2)

Компоненты

A84A – контроллер – Multec.

B67 – датчик – абсолютное давление, впускной коллектор.

B18 – датчик – давление, кондиционер.

S87 – выключатель – давление масла.

Разъемы

X11 – передняя часть кузова и вентилятор.

X56 – двигатель и контроллер – Multec.

X55 – передняя часть кузова и контроллер – Multec.

Cокращения

7.5A – 7.5 ампер.

EPS – рулевое управление с электроусилителем.

15 – 12 вольт при включенном зажигании.

F2 – предохранитель F2.

15A – 15 ампер.

F30 – предохранитель F30.

30 – 12 вольт.

GID – графический информационный дисплей.

AC – кондиционер.

IMO – иммобилайзер.

AT – автоматическая коробка передач.

KSP – топливный насос.

BCM – модуль управления кузовным оборудованием.

MK – охлаждение двигателя.

CLS – переключатель сцепления.

SLS – выключатель стоп-сигнала.

CRC – круиз-контроль.

WEG – сигнал скорости автомобиля.
