4.4.6. Разборка и сборка амортизационной стойки

ПРИМЕЧАНИЕ Заменяйте пружины и амортизаторы только парами.

Снимите амортизационную стойку 1.

Установите приспособление KM-6066 2 на верстак или зажать в тисках.

Установите амортизационную стойку 3 на KM-6066.

Установите приспособление MKM-6068-10 на MKM-6068.

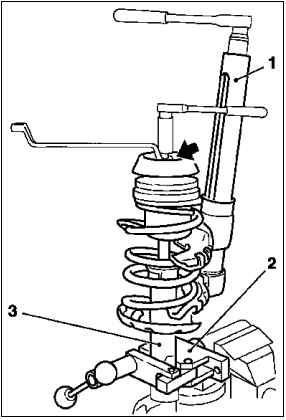

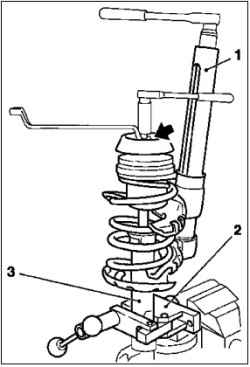

Установите приспособление MKM-6068 1 и натяните пружину.

Отметьте размещение и установканое положение узлов пока не будет снята нагрузка на упорный подшипник.

Снимите упорный подшипник (стрелка) со штока поршня амортизатора.

Выкрутите гайку – придерживайте ее подходящим инструментом.

Снимите верхнее демпфирующее кольцо и верхний упорный подшипник с гнездом пружины.

Снимите упорный амортизатор со штока поршня амортизатора.

Снимите винтовую пружину с помощью приспособления MKM-6068 1 с опорной трубы амортизационной стойки.

Установите пружину на опорную трубу амортизационной стойки 3.

Вставьте пружину с приспособлением MKM-6068 1 в опорную трубу амортизационной стойки.

Наденьте упорный амортизатор на шток поршня.

Наденьте упорный подшипник с гнездом пружины наверху и верхнее демпфирующее кольцо – до этого определите отмеченное установканое положение и расположение.

Установите упорный подшипник на шток поршня амортизатора, используя подходящий инструмент

Затяните новую гайку (стрелка) 50 Н·м.

Разожмите приспособление для сжатия пружины MKM-6068 1 и снимите с пружины.

ПРИМЕЧАНИЕ Следите за правильной посадкой пружины.

Снимите амортизационную стойку с приспособления KM-6066 2.

Установите амортизационную стойку.

Проверьте развал колеса, при необходимости отрегулируйте.
