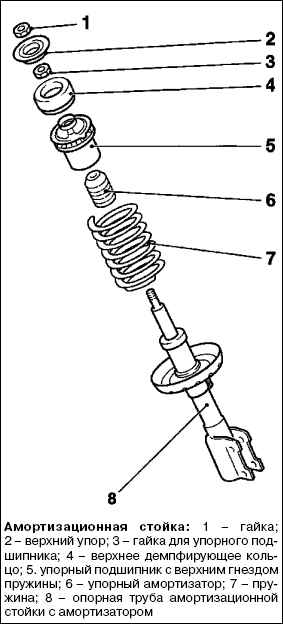

4.4.5. Снятие и установка амортизационной стойки с амортизатором

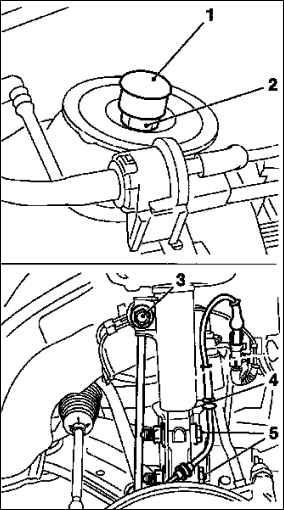

Снимите верхнюю гайку 2 с амортизационной стойки.

Снимите защитный колпачок 1 с амортизатора.

Снимите переднее колесо.

Отметьте положение относительно ступицы колеса.

Снимите маятник 3 с опорной трубы амортизационной стойки.

Придерживайте две плоские поверхности шарового пальца шарнира открытым гаечным ключом.

Освободите жгут проводов колесного датчика АБС 4 от зажимов в направляющей на опорной трубе амортизационной стойки.

Снимите амортизационную стойку.

Выкрутите 2 винта 5 опорной трубы амортизационной стойки на поворотном кулаке.

Извлеките амортизационную стойку из колесной ниши.

Установка

Установите стойку на купол амортизационной стойки.

Свободно вкрутите гайку 1.

ПРИМЕЧАНИЕ Используйте новую гайку

Установите опорную трубу амортизационной стойки на поворотный кулак.

Затяните 2 новых винта 3 и новую гайку 80 Н·м + 60°+ 15°.

Подсоедините жгут проводов колесного датчика АБС 2 к зажимам держателя на опорной трубе амортизационной стойки.

Смонтируйте маятник 1 на опорной трубе амортизационной стойки 65 Н·м.

Используйте новую гайку.

Придерживайте две плоские поверхности шарового пальца шарнира открытым гаечным ключом.

Установите переднее колесо 110 Н·м.

Опустите автомобиль на землю.

Затяните верхнюю гайку 2 55 Н·м.

Наденьте защитный колпачок 1 на амортизатор.

Проверьте развал колеса, при необходимости отрегулируйте.
