3.3.13. Замена выключателя стопорного приспособления рычага переключения передач

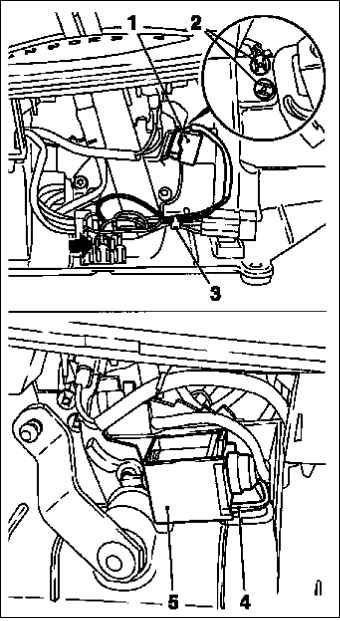

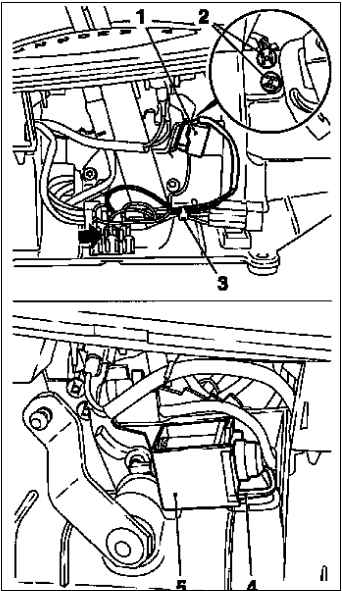

Демонтируйте узел рычага переключения передач.

Снимите кабельные хомуты 3.

Снимите провод массы (стрелка) с заземляющей распределительной колодки.

Отсоедините разъем жгута проводов 4 магнитного выключателя стопорного приспособления рычага переключения передач 5.

Стопорную шайбу 2 снимите с консоли рычага переключения передач.

Отожмите контактный выключатель стопорного приспособления рычага переключения передач 1 от консоли рычага переключения передач.

Вдавите контактный переключатель стопорного приспособления рычага переключения передач 1 в консоль рычага переключения передач.

ПРИМЕЧАНИЕ

Соблюдайте монтажное положение.

Закрепите контактный переключатель стопорного приспособления рычага переключения передач новыми стопорными шайбами 2.

Присоедините разъем жгута проводов 4 магнитного выключателя стопорного приспособления рычага переключения передач 5.

Присоедините провод массы (стрелка) заземляющей распределительной колодки.

Закрепите жгут проводов с помощью нового кабельного хомута 3.

Вмонтируйте узел рычага переключения передач.

Проверьте функции обеспечения надежности рычага переключения передач.
