3.3.10. Регулировка позиционного переключателя рычага переключения передач (AF13-II)

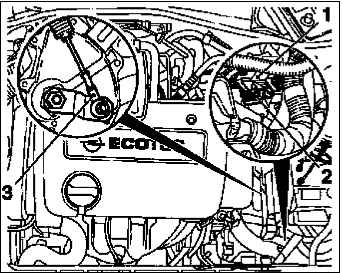

Демонтируйте держатель разъема жгута проводов 2.

Освободите и отсоедините разъем жгута проводов позиционного переключателя рычага переключения передач 1.

Отожмите от рычага управления трос привода переключения передач 3.

Установите приспособления KM-962-A с KM-962-10.

Подключите к разъему жгута проводов позиционного переключателя рычага переключения передач.

Подключите к аккумулятору.

Переведите рычаг переключения передач путем вращения рычага управления 2 в нейтральное положение.

ПРИМЕЧАНИЕ Прежде всего, рычаг переключения передач нужно повернуть влево до упора (в направлении движения), сразу после этого повернуть обратно на 2 стопорные позиции («P», «R», «N»). Для положения рычага «N» должны загораться светодиоды, соответствующие отметкам в выдвижной таблице.

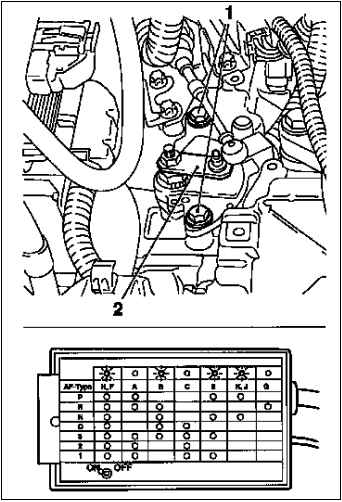

Для регулировки открутите стопорные винты 1.

ПРИМЕЧАНИЕ Поверните позиционный переключатель рычага переключения передач так, чтобы загорелись все светодиоды, соответствующие положению рычага «N».

Затяните стопорные винты – 25 Н·м.

ПРИМЕЧАНИЕ Произведите переключение последовательно всех передач путем поворота рычага управления. Для каждой отдельной позиции рычага переключения передач должны загораться светодиоды, соответствующие отметкам. При необходимости процедуру регулировки повторите.

Демонтируйте приспособления KM-962-A с KM-962-10.

Отсоедините от аккумулятора.

Отсоедините от разъема жгута проводов позиционного переключателя рычага переключения передач.

Установите разъем жгута проводов позиционного переключателя рычага переключения передач 1.

Присоедините и зафиксируйте разъем жгута проводов.

Затяните крепление разъема жгута проводов 2–20 Н·м.

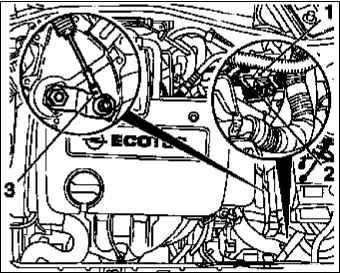

Установите тросовый провод системы привода переключения передач 3 на рычаге управления позиционного переключателя рычага переключения передач.
