4.7.2. Снятие, разъединение и установка двигателя

Снятие

При работе в двигательном отсеке необходимо иметь в виду, что вентилятор радиатора может самостоятельно включаться при выключенном двигателе и включенном зажигании (положение «II» ключа зажигания). Вследствие имеющих место в двигательном отсеке процессов теплоотвода, это может происходить многократно. Поэтому, по возможности, при работе в двигательном отсеке следует выключать зажигание.

Не следует забывать, что топливо является в высшей мере огнеопасной жидкостью! При работе с компонентами системы питания соблюдайте все принятые меры пожарной безопасности. Не курите, не приближайтесь к месту проведения работ с открытым огнем или незащищенной абажуром переноской. Не производите обслуживание системы в помещении, оборудованном работающими на природном газе и оснащенными контрольным факелом отопительными приборами (такими как водогреи и сушилки для одежды). Не забывайте, что топливо относится к числу канцерогенных веществ, способствующих развитию рака. Старайтесь не допускать попадания топлива на открытые участки тела, - пользуйтесь защитными резиновыми перчатками, при случайном непредвиденным контакте тщательно промывайте руки теплой водой с мылом. Без промедления собирайте пролитое топливо и не складывайте пропитанную ГСМ ветошь вблизи источников открытого огня. Помните, что система питания оборудованных впрыском топлива моделей постоянно находится под давлением. Прежде чем приступать к отсоединению топливных линий, сбросьте остаточное давление в системе (подробнее см. Главу Системы питания, выпуска и снижения токсичности отработавших газов). При обслуживании компонентов системы питания надевайте защитные очки. Постоянно держите под рукой огнетушитель класса В!

Тракт системы кондиционирования воздуха также постоянно находится под давлением, а потому перед рассоединением рефрижераторных линий необходимо произвести разрядку системы в условиях специализированной мастерской.

В стандартную комплектацию всех современных автомобилей входит система SRS, основными компонентами которой являются подушки безопасности. Прежде чем приступать к выполнению каких-либо работ вблизи расположения датчиков направленных перегрузок SRS, в районе рулевой колонки либо панели приборов, в обязательном порядке отключайте систему во избежание случайного срабатывания подушек безопасности, чреватого получением серьезных травм.

Составители настоящего Руководства рекомендуют производить снятие двигателя в сборе с трансмиссией. Сборка агрегата опускается вниз и извлекается из-под автомобиля, ввиду чего следует позаботиться о способах надежной фиксации транспортного средства в поднятом положении.

В зависимости от года выпуска и оборудования вакуумные шланги и шланги системы охлаждения могут иметь различные трассы прокладки. Рекомендуется перед разборкой соединений пометить их клейкой лентой. Далее описывается снятие двигателя С14SE. Операции с другими двигателями производятся аналогично.

ПОРЯДОК ВЫПОЛНЕНИЯ

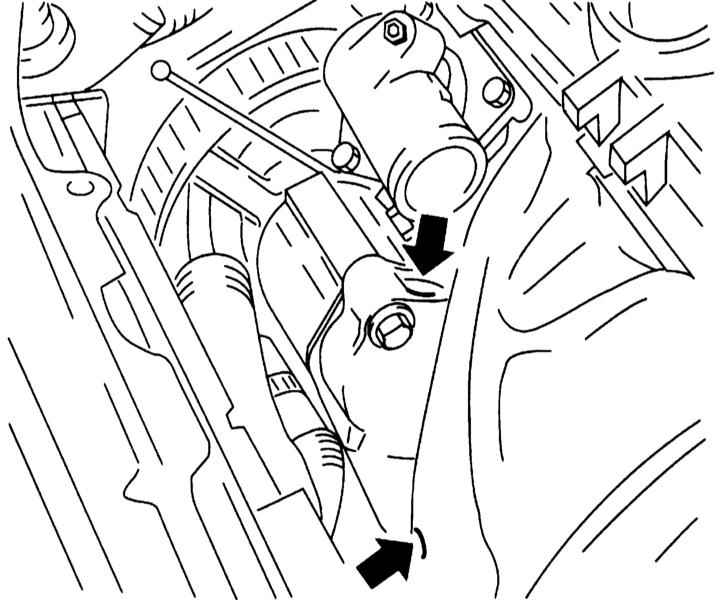

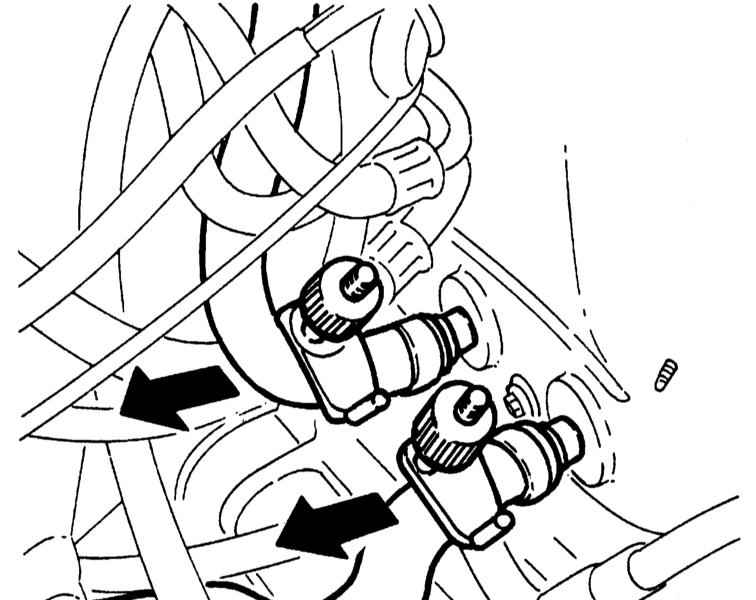

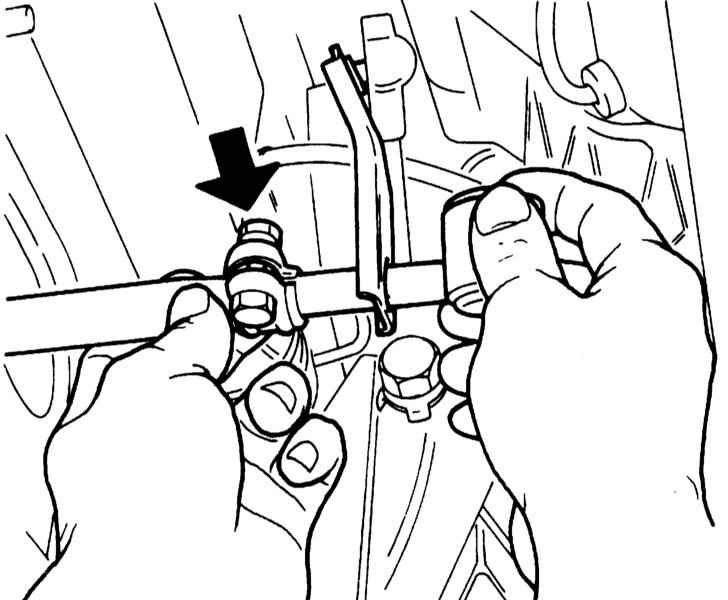

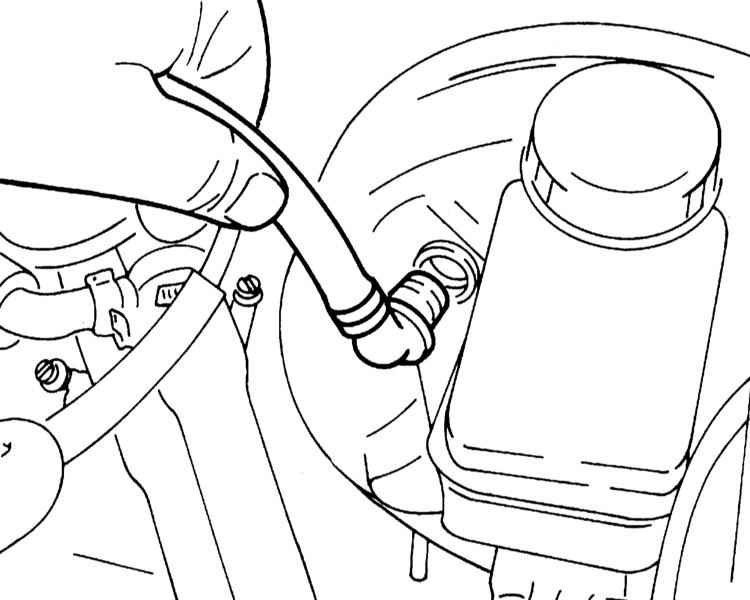

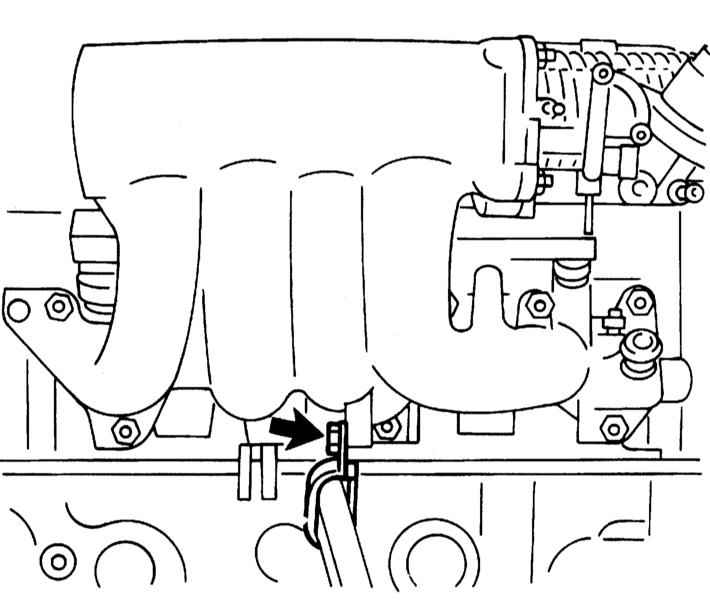

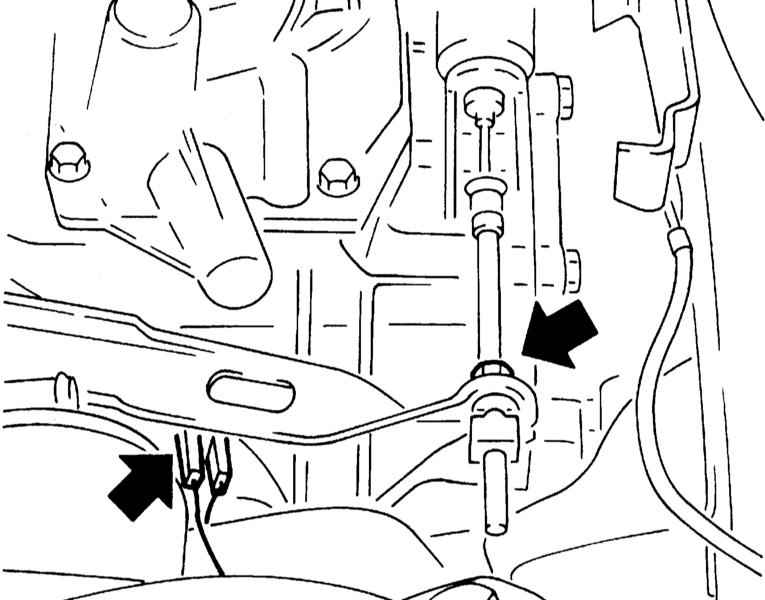

Загоните автомобиль на ровную горизонтальную площадку с достаточно твердым покрытием. Снимите капот (см. Главу Кузов). Приведите передние колеса в прямолинейное положение, извлеките ключ из замка зажигания и заблокируйте рулевую колонку. Снимите аккумуляторную батарею (с. Главу Системы электрооборудования двигателя). Вследствие отключения аккумуляторной батареи стирается информация из памяти, например, DTC или код аудиосистемы. Батарею отключайте только при выключенном зажигании. В противном случае можно повредить блок управления впрыском. Снимите воздушный фильтр с подающим шлангом (см. Главу Системы питания, выпуска и снижения токсичности отработавших газов). Слейте охлаждающую жидкость в чистую емкость. Отсоедините все шланги системы охлаждения от радиатора. Предварительно ослабьте хомуты и сместите их назад. Разъедините разъем электродвигателя вентилятора и отсоедините жгут электропроводки от рукава воздухозаборника. Выверните крепежные болты рукава воздухозаборника и, вынув его наверх из держателя, снимите с радиатора. Снимите трос дроссельной заслонки с корпуса дроссельной заслонки и отведите его в сторону (см. Главу Системы питания, выпуска и снижения токсичности отработавших газов). Снимите все вакуумные шланги с патрубка дроссельной заслонки. Снимите вакуумный шланг с усилителя тормозов. Отсоединение вакуумного шланга от усилителя тормозов Разъедините разъемы инжекторов и отведите жгут электропроводки в сторону. Отсоедините шланги охлаждающей жидкости от расширительного бачка и снимите его. Отсоедините шланги отопителя от патрубков на переборке двигательного отсека. Крепление шлангов отопителя Снимите скобу с троса привода сцепления и отсоедините трос от рычага сцепления. Крепление троса привода сцепления и разъем выключателя фонаря заднего хода Разъедините разъем выключателя фонаря заднего хода (стрелка слева на иллюстрации). Пометьте подающий и возвратный топливные шланги, чтобы не перепутать их местами при сборке. Пережмите шланги зажимами. Отсоедините держатель топливных шлангов у впускного трубопровода и снимите их. Вытекающее топливо соберите ветошью. Крепление держателя топливных шлангов Отсоедините спидометр от коробки передач. Пометьте лентой всю электропроводку, идущую к двигателю и отсоедините ее. При комплектации автомобиля системой ГУР ослабьте натяжение V-образного ремня и снимите его (см. Главу Настройки и текущее обслуживание автомобиля). При соответствующей комплектации выверните болты крепления и снимите насос ГУР с держателя на блоке цилиндров и, не отсоединяя от насоса шланги, подвяжите его проволокой так, чтобы он не мешал дальнейшей разборке и чтобы шланги не были натянуты. Крепеж насоса ГУР Пометьте положение соответствующего переднего колеса относительно его ступицы, чтобы затем можно было установить сбалансированное колесо в его прежнее положение. Ослабьте болты крепления колеса при стоящем на земле автомобиле. Поддомкратьте передок автомобиля, установите его на подпорки и снимите переднее колесо. Снимите рычаг переключения передач со штока на коробке передач. Для этого ослабьте хомут на рычаге. Предварительно пометьте обе части так, чтобы при сборке их можно было установить в прежнее положение. Хомут на рычаге переключения передач Отсоедините электропроводку от генератора и стартера (см. Главу Системы электрооборудования двигателя). Отсоедините от выпускного коллектора приемную трубу, снимите ее с держателей и наклоните в сторону. Выньте справа и слева из поворотных кулаков шаровые опоры. Предварительно выверните зажимные болты. Отсоедините от кузова передние поперечные рычаги. Отдайте болты крепления и снимите держатель тяги передней подвески с поперечной балки переднего подрамника вместе с тягой и стабилизатором поперечной устойчивости. Болты крепления держателя тяги передней подвески Выбейте из корпуса коробки передач оба приводных вала. Установите под двигатель подъемник и слегка приподнимите силовой агрегат. Можно также воспользоваться подъемным устройством, зацепив его за подъемные проушины двигателя. Приподнимите двигатель так, чтобы разгрузить обе его верхние опоры. Отдайте болты крепления и снимите блоки амортизации двигателя с продольной балки передней рамы и с двигателя. На сопроводительной иллюстрации показан передний левый блок амортизации на автомобилях без систем ГУР или К/В. Болты крепления переднего левого блока амортизации Проверьте, чтобы от двигателя были отсоединены все шланги, электропроводка и прочие линии. Осторожно опустите двигатель с коробкой передач из двигательного отсека. Отсоедините коробку передач от двигателя (см. Главу Ручная 5-ступенчатая коробка переключения передач или Автоматическая 4-ступенчатая трансмиссия).

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

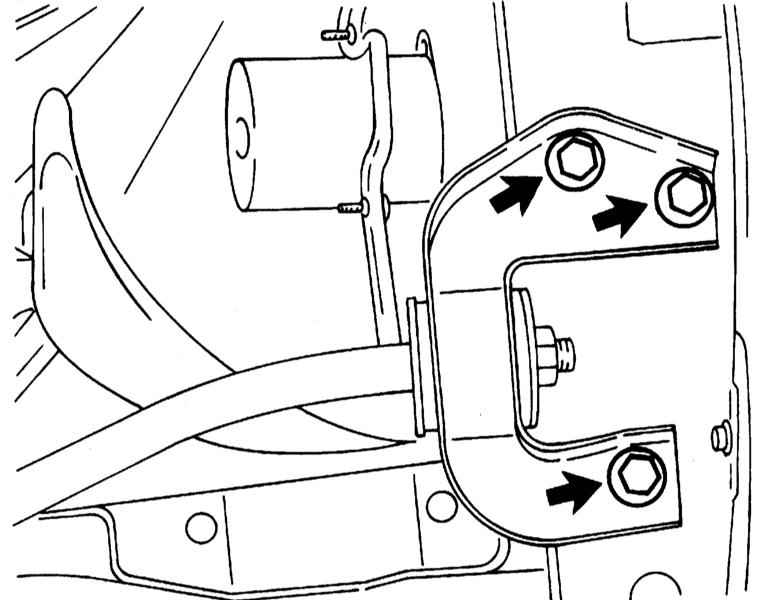

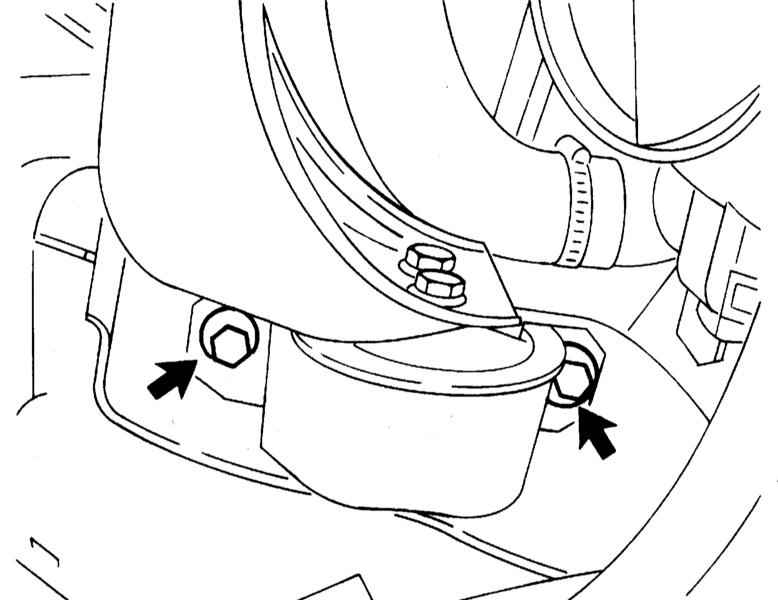

Проверьте опоры двигателя, шланги системы охлаждения, масляные и топливные шланги на наличие трещин или других повреждений и при необходимости замените соответствующие части. Осторожно пройдите метчиком резьбу в отверстиях балки передней рамы, чтобы удалить остатки герметика. Проверьте толщину ведомого диска сцепления, а также состояние фрикционных накладок. При значительном износе или большом пробеге замените ведомый диск в комплекте. Если подшипник выключения сцепления при нажатии педали сцепления издает шум, замените подшипник. Очистите подшипник выключения сцепления и смажьте шлицы тонким слоем смазки MoS2. Соедините коробку передач с двигателем (см. Главу Ручная 5-ступенчатая коробка переключения передач или Автоматическая 4-ступенчатая трансмиссия). При помощи подъемного оборудования осторожно введите двигатель с коробкой передач в двигательный отсек. Выровняйте двигатель с опорами и затяните болты крепления. Покачайте двигатель в разные стороны. Предварительно очистив щеткой резьбу крепежных болтов блока амортизации двигателя и смазав ее герметиком OPEL-90 167 347/15 10, затяните их с требуемыми усилиями. Вставьте оба приводных вала в корпус коробки передач до упора. Установите на место поперечные рычаги, тяги и стабилизатор (см. Главу Подвеска и рулевое управление). Подсоедините электропроводку генератора и стартера (см. Главу Системы электрооборудования двигателя). Установите систему выпуска отработавших газов в резиновые опоры и закрепите болтами с усилием 25 Нм к выпускному коллектору. Используйте новую прокладку. Наденьте рычаг переключения передач на шток и выровняйте нанесенные при снятии метки. Проверьте регулировку механизма переключения передач (см. Главу Ручная 5-ступенчатая коробка переключения передач или Автоматическая 4-ступенчатая трансмиссия). Установите на место передние колеса и выровняйте нанесенные при снятии метки. Наверните болты крепления колес. Опустите автомобиль на землю и затяните болты крест-накрест с усилием 110 Нм. Закрепите вал спидометра на коробке передач. Присоедините трос привода сцепления, установите скобы. Подсоедините электропроводку фонаря заднего хода. Наденьте шланги отопителя на штуцеры на переборке двигательного отсека и зафиксируйте шланги хомутами. Подсоедините топливные шланги в соответствии с нанесенной ранее маркировкой и закрепите их хомутами. Шланг подачи топлива следует надевать на соответствующую трубу достаточно далеко. Следите за тем, чтобы хомуты не касались смежных элементов. Закрепите топливные шланги на держателях у выпускного коллектора. Наденьте вакуумный шланг на усилитель тормозов и проверьте надежность соединения. Закрепите резервуар охлаждающей жидкости на переборке двигательного отсека. Подсоедините шланги системы охлаждения и закрепите их хомутами. Соедините разъемы жгута электропроводки двигателя. Подсоедините датчики температуры и давления двигательного масла. Соедините разъемы инжекторов и закрепите жгут электропроводки. Присоедините привод дроссельной заслонки к корпусу дросселя и проверьте его регулировку (см. Главу Системы питания, выпуска и снижения токсичности отработавших газов). Закрепите приемную воронку воздуха в держателях на радиаторе. Соедините разъем электродвигателя вентилятора и термостата. Закрепите жгут электропроводки. Соедините разъем лямбда-зонда. Электропроводку следует проложить как можно дальше от вентилятора. Присоедините к радиатору верхний и нижний шланги и закрепите их хомутами. Установите шланг подачи воздуха и воздушный фильтр. При этом очистите воздушный фильтр и его корпус, при необходимости замените фильтр (см. Главу Системы питания, выпуска и снижения токсичности отработавших газов). При соответствующей комплектации закрепите насос ГУР на держателе. Наденьте V-образный ремень (см. Главу Настройки и текущее обслуживание автомобиля). Подсоедините отрицательный провод аккумуляторной батареи. Батарею присоединяйте только при выключенном зажигании. В противном случае может быть поврежден блок управления системой впрыска. Проверьте качество охлаждающей жидкости и залейте ее в систему охлаждения (см. Главу Настройки и текущее обслуживание автомобиля). Дайте двигателю остыть и проверьте уровень охлаждающей жидкости. Проверьте все соединения шлангов на утечки. Проверьте и при необходимости откорректируйте уровень масла в коробки передач.
