4.6. Процедуры ремонта дизельных двигателей без извлечения их из автомобиля

Приведение поршня первого цилиндра в положение верхней мертвой точки конца такта сжатия (ВМТ)

Общая информация

См. Раздел Процедуры ремонта бензиновых двигателей SOHC без извлечения их из автомобиля.

Порядок выполнения процедуры

ПОРЯДОК ВЫПОЛНЕНИЯ

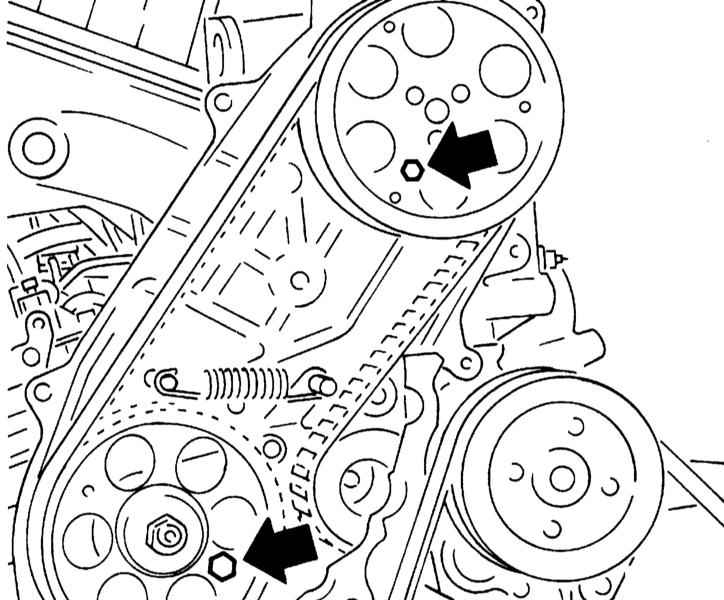

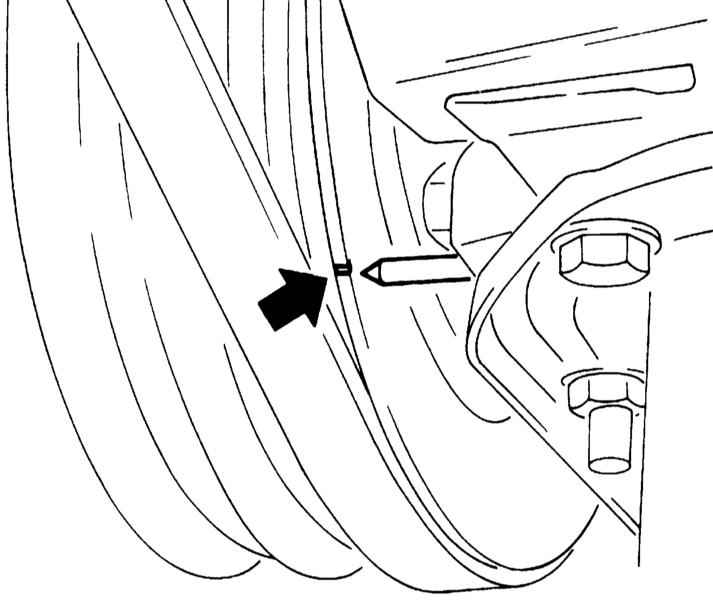

Установите поршень первого цилиндра в положение ВМТ. Для этого установите коробку передач в нейтральное положение и взведите стояночный тормоз. Установите изогнутый накидной ключ или головку с трещоткой на центральный болт крепления зубчатого колеса коленчатого вала. Проверните коленчатый вал от руки по направлению часовой стрелки так, чтобы метка на шкиве стояла напротив указателя на блоке цилиндров. Установочная метка ВМТ на шкиве коленчатого вала Одновременно при правильной регулировке фиксирующие болты (стрелки) должны входить в зубчатые колеса распределительных валов. Фиксирующие болты зубчатых колес Если это сделать не удается, проверните коленчатый вал на один полный оборот. В качестве фиксирующих болтов могут применяться обычные болты М6х1.00х30 (распределительный вал) и М8х1.25х40 (ТНВД).
