4.4.3. Снятие и установка крышки привода ГРМ

Снятие

Верхняя секция

ПОРЯДОК ВЫПОЛНЕНИЯ

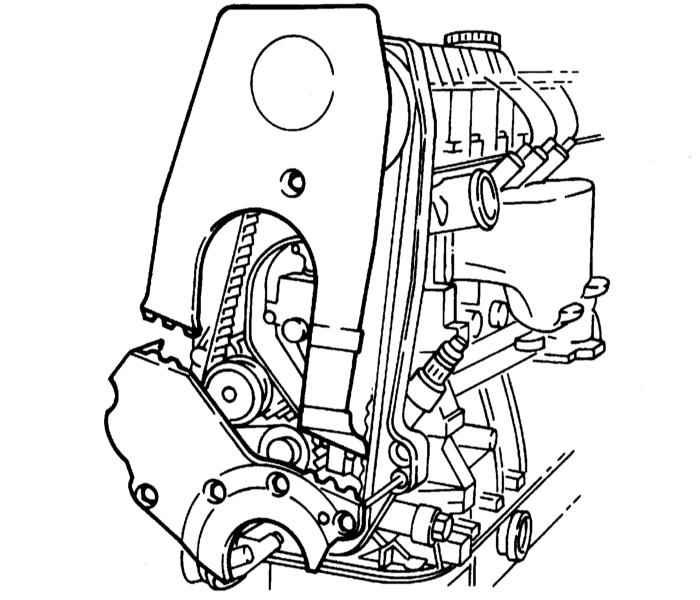

Снимите воздухоочиститель (см. Главу Системы питания, выпуска и снижения токсичности отработавших газов). Выверните крепежные винты и снимите верхнюю секцию крышки газораспределительного ремня. Верхняя и нижняя секции крышки привода ГРМ

Нижняя секция

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите верхнюю секцию крышки. Снимите шкив коленчатого вала (см. Раздел Снятие и установка шкива коленчатого вала). Выверните крепежные болты и снимите с двигателя нижнюю секцию крышки (обратитесь к иллюстрации).

Задняя крышка

ПОРЯДОК ВЫПОЛНЕНИЯ

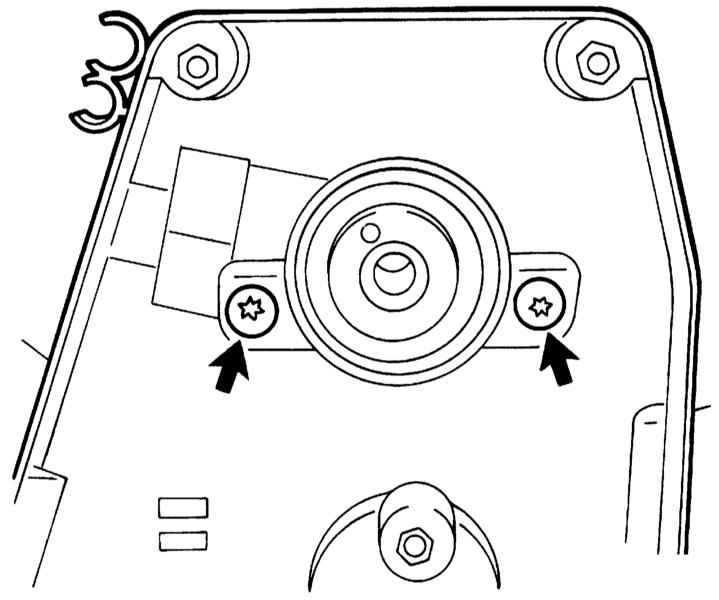

Снимите газораспределительный ремень, его натяжитель и зубчатые колеса привода ГРМ (см. Разделы Снятие и установка ремня привода ГРМ и Снятие и установка зубчатых колес привода ГРМ). Высвободите из фиксаторов на крышке электропроводку датчика положения коленчатого вала (CKP), - постарайтесь запомнить маршрут ее прокладки. Выверните крепежные болты и снимите заднюю крышку с двигателя. Винты крепления задней крышки привода ГРМ

Установка

Установка производится в порядке, обратном порядку демонтажа компонентов. Проследите за правильностью прокладки и надежностью фиксации электропроводки датчика CKP. При установке шкива коленчатого вала не забудьте заменить болт его крепления. Весь крепеж затягивайте с требуемым усилием.
