4.4.13. Замена сальников коленчатого вала

Правый (со стороны привода ГРМ) сальник

ПОРЯДОК ВЫПОЛНЕНИЯ

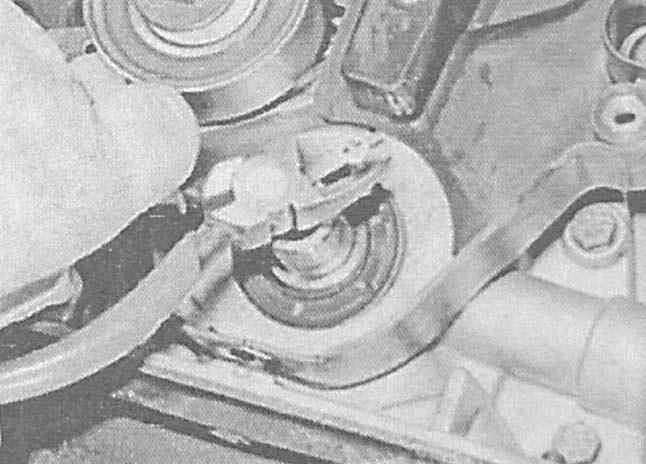

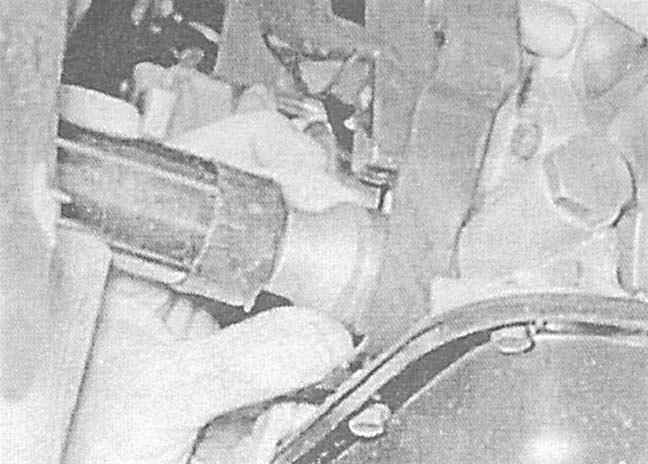

Снимите зубчатое колесо коленчатого вала (см. Раздел Снятие и установка зубчатых колес привода ГРМ). Аккуратно просверлите или пробейте два отверстия в жесткой торцевой поверхности сальника. Вверните в отверстия пару саморезов. Ухватитесь плоскогубцами за головки винтов и аккуратно извлеките сальник из посадочного гнезда , - постарайтесь не повредить корпус масляного насоса. Извлечение старого сальника коленчатого вала Зачистите контактные поверхности посадочного гнезда и цапфы вала, тщательно удалив с них заусеницы и задиры, способные привести к выходу из строя нового сальника. Смажьте уплотнительные губки нового сальника чистым двигательным маслом и при помощи цилиндрической оправки равномерно запрессуйте сальник в посадочное гнездо губками внутрь и заподлицо с поверхностью корпуса. Посадка нового сальника В качестве оправки подойдет сменная торцевая головка соответствующего размера, либо отрезок трубы подходящего диаметра, - проследите, чтобы оправка упиралась только в жесткий край сальника. Удалите следы масла и установите зубчатое колесо коленчатого вала (см. Раздел Снятие и установка зубчатых колес привода ГРМ).

Левый (со стороны маховика) сальник

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите маховик или приводной диск (см. Раздел Снятие, проверка состояния и установка маховика/приводного диска). Аккуратно просверлите или пробейте два отверстия в жесткой торцевой поверхности сальника. Вверните в отверстия пару саморезов. Ухватитесь плоскогубцами за головки винтов и аккуратно извлеките сальник из посадочного гнезда. Зачистите контактные поверхности посадочного гнезда и цапфы вала, тщательно удалив с них заусеницы и задиры, способные привести к выходу из строя нового сальника. Смажьте уплотнительные губки нового сальника чистым двигательным маслом и при помощи цилиндрической оправки равномерно запрессуйте сальник в посадочное гнездо губками внутрь и заподлицо с поверхностью блока. В качестве оправки подойдет сменная торцевая головка соответствующего размера, либо отрезок трубы подходящего диаметра, - проследите, чтобы оправка упиралась только в жесткий край сальника. Удалите следы масла и установите на место маховик/приводной диск (см. Раздел Снятие, проверка состояния и установка маховика/приводного диска).
